Номер по Госреестру СИ: 86865-22
86865-22 Резервуары горизонтальные стальные цилиндрические
(РГС-75)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательЗакрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)
ИНН: 2224130666
Адрес: 656922, г. Барнаул, Трактовая ул., д.6
Телефон: +7 (3852) 25-13-18
E-mail: altaispecisdelia@yandex.ru
Изготовитель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)ИНН: 2224130666
Адрес: 656922, г. Барнаул, Трактовая ул., д.6
Телефон: +7 (3852) 25-13-18
E-mail: altaispecisdelia@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»(ООО фирма «Метролог»)
ИНН 1660030500
Юридический адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, г. Казань, ул. Вишневского, д. 26а, кабинет №19
Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)ИНН: 2224130666
Адрес: 656922, г. Барнаул, Трактовая ул., д.6
Телефон: +7 (3852) 25-13-18
E-mail: altaispecisdelia@yandex.ru
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары зав.№№ 20231, 20232, 20233 представляют собой стальные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами наземного исполнения.
Резервуары зав.№№ 20235, 20236 представляют собой стальные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами подземного исполнения.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера нанесены на маркировочные таблички в виде цифрового обозначения аэрографическим способом, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуары расположены на территории Строительной площадки ООО «ТЗК Пулково» по адресу: г. Санкт-Петербург, Пулковское шоссе, участок 3, (западнее дома 41, литера АБ по Пулковскому шоссе).
Общий вид и эскиз резервуаров представлен на рисунках 1-5.
Рисунок 1 - Общий вид резервуаров РГС-75 зав.№№ 20231, 20232, 20233
Рисунок 2 - Фото горловины и замерного люка резервуаров РГС-75 зав.№№ 20231, 20232, 20233
Рисунок 3 - Эскиз резервуаров РГС-75 зав.№№ 20235, 20236

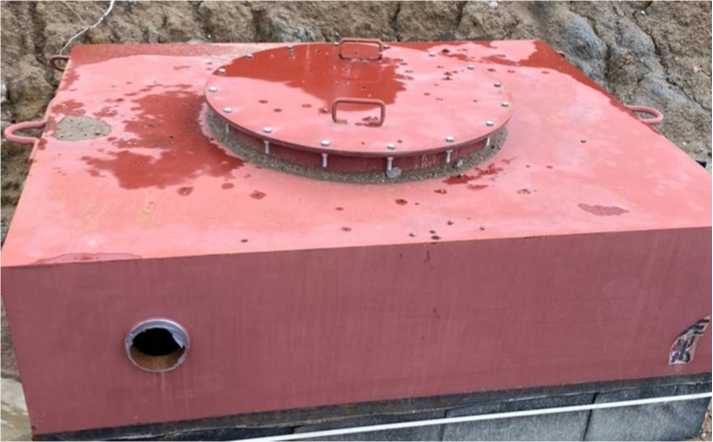

Рисунок 4 - Фото горловины и замерного люка резервуаров РГС-75 зав.№№ 20235, 20236
ЗАО «АлтайСпецИзделия>йГ^ ЗАО «АтайСпецИзделия>^
Резервуар горизонта льный
■ стальной наземный а'Т РГСН-75
Зяе.Ня 20231
Масса 7300 кг
ТУ 5265-001-81017117-2СС9
Резервуар горизонтальный стальной наземный л* РГСН-75
Зав.№ 20232
Масса 7300 кг
ТУ 5265-0С1-81017117-2ССЭ
Г:, I
www.altsi.ru *7(3852)427-254 sales@altsi.ru
Дата выпуска: мгй 2021
Сделай? в России
,iS0 9001:20V
+7(3852)427-254 sales@altsi.ru
Дата выпуска: май 2021
Сделав с в России
856822, РФ, Алтайский край, г Барнаул, ул Трактовая- _J2
ЗАО «АлтайСпецИзделияяЙ ь₽червуар гормлонгальный Г' ■ ~ ~ ■■- i’i ■ стальной наземный
-*"ч ** РГСН-75
Зао.№ 20235
ТУ 5265-0С!-8ЖИ7157-2СС9
Дата выпуска: май 2021
Сделана в России
ЗАО «АлтайСпецИздвлия>М
Резервуар горизонтальный I . стальной наземный I
-у ** РГСН-75 I
ТУ 5265-001--81017117-2СС9
www.4ltsi.ru *7(3852)427-254 saleB@altai.ru
Дата выпуска: май 2021
С де ламе в Росс»
Рисунок 5 - Место нанесения заводских номеров резервуаров РГС-75
Таблица 2 -
Наименование |
Обозначение |
Количество |
Резервуары горизонтальные стальные цилиндрические |
РГС-75 |
5 шт. |
Паспорта |
- |
5 экз. |
Градуировочные таблицы |
- |
5 экз. |
Таблица 1 -
Наименование характеристики |
Значение |
Тип резервуаров |
РГС-75 |
Номинальная вместимость, м3 |
75 |
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,25 |
Средний срок службы, лет, не менее |
25 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
