Номер по Госреестру СИ: 81599-21
81599-21 Резервуары горизонтальные стальные цилиндрические
(РГС-5, РГС-10, РГС-20, РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-20, РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 6

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 7
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-5, РГС-20 представляют собой сварные горизонтальные
цилиндрические конструкции наземного исполнения.
Резервуары РГС-10, РГС-50 представляют собой сварные горизонтальные
цилиндрические конструкции подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары в теплоизоляции.
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-20, РГС-50 расположены на территории объектов АО «Транснефть - Восток», указанных в таблице 1.
Таблица 1 - Месторасположение резервуаров
Тип резервуаров, номера |
Месторасположение |
1 |
2 |
РГС-5 зав. № 2 |
АЗС НПС 21 Нерюнгринского РНУ, 676055, Амурская область, Сковородинский район, 13 км. на запад от п. Большой Невер |
РГС-10 зав. №№ 1, 2 |
АЗС Замзорской НПС, 665116, Иркутская обл., Нижнеудинский район, п. Замзор, ул. Солнечная, д. 1 |
РГС-10 зав. №№ 22, 27, 28, 31, 19, 24 |
ЛЭУ «Кимильтей» Иркутского РНУ, 665375, Иркутская обл., Зиминский район, участок Феофановский, ул. Нефтяников, д. 11 |
РГС-20 зав. № 1 |
АЗС НПС 21 Нерюнгринского РНУ, 676055, Амурская область, Сковородинский район, 13 км. на запад от п. Большой Невер |
РГС-50 № 770 |
СИКН № 450 АУНН Иркутского РНУ, 665854, Иркутская область, п. Мегет |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-20, РГС-50 представлен на рисунках 1 - 8.

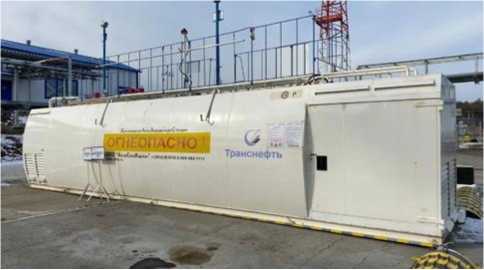

Рисунок 1 - Общий вид резервуара РГС-5

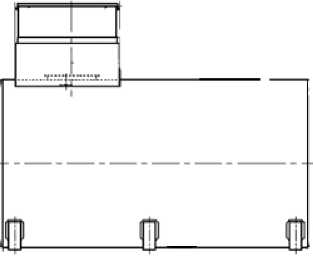

О_____0_____0Рисунок 2 - Эскиз резервуара РГС-5

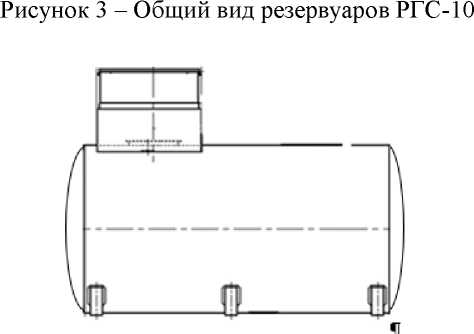

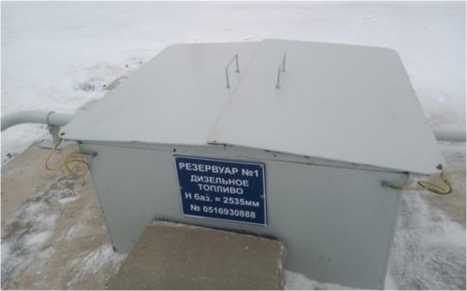

Рисунок 4 - Эскиз резервуаров РГС-10

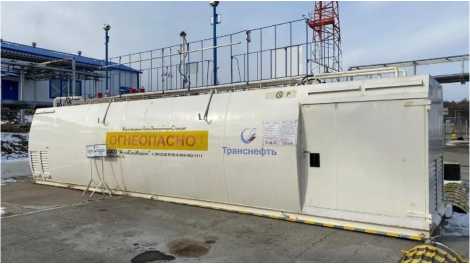

Рисунок 5 - Общий вид резервуара РГС-20

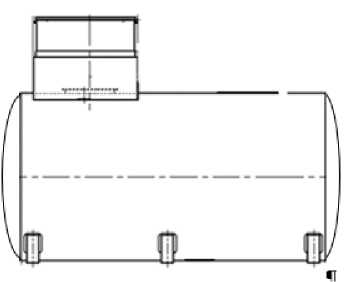

Рисунок 6 - Эскиз резервуара РГС-20

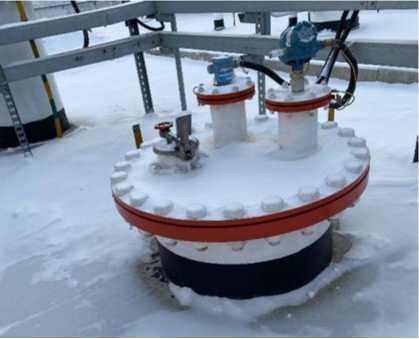

Рисунок 7 - Общий вид резервуара РГС-50

Рисунок 8 - Эскиз резервуара РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-20, РГС-50 не предусмотрено.
Программное обеспечение отсутствует
Таблица 2 -
Наименование |
Обозначение |
Количество |
Резервуары стальные горизонтальные цилиндрические |
РГС-5 (РГС-10, РГС-20, РГС-50) |
1 шт. |
Паспорта |
- |
1 экз. |
Градуировочные таблицы |
- |
1 экз. |
Таблица 2 -
Наименование характеристики |
Значение | |||
РГС-5 |
РГС-10 |
РГС-20 |
РГС-50 | |
Номинальная вместимость, м3 |
5 |
10 |
20 |
50 |
Пределы допускаемой относительной | ||||
погрешности определения вместимости |
±0,25 | |||
(объемный метод), % | ||||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от -50 до +50 | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 |
