Номер по Госреестру СИ: 80085-20
80085-20 Резервуары стальные горизонтальные цилиндрические
(РГСП-25.1Д, РГСП-15.2Д)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГСП-25.1Д, РГСП-15.2Д (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске светлых нефтепродуктов, бензина, дизельного топлива.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 26.12.2020
Срок свидетельства -
Номер записи - 179247
ID в реестре СИ - 1384363
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия")
Страна - РОССИЯ
Населенный пункт - Алтайский край, г. Барнаул
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2012 от 2020.12.07 об утверждении типа средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГСП-25.1Д, РГСП-15.2Д)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80085-20 |
Резервуары стальные горизонтальные цилиндрические, РГСП-25.1Д, РГСП-15.2Д Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
79999-20 07.12.2025 |
Резервуары горизонтальные стальные наземные , РГСН Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
81599-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-5, РГС-10, РГС-20, РГС-50 Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
86400-22 10.08.2027 |
Резервуары стальные горизонтальные, РГС Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
86865-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
89838-23 28.08.2028 |
Колонки топливораздаточные, Обозначение отсутствует Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
1 год |
|
91637-24 |
Резервуар горизонтальный стальной двустенный , РГСД-60(20+20+20) Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГСП-25.1Д, РГСП-15.2Д)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГСП-25.1Д, РГСП-15.2Д)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСП-25.1Д, РГСП-15.2ДПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверка осуществляется в соответствии с документом ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»Основные средства поверки:
комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Изготовитель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)ИНН: 2224130666
Адрес: 656922, г. Барнаул, ул. Трактовая, д. 6
Телефон: 8 (385) 2251318
Web-сайт: http://altsi.ru
E-mail: altaispecisdelia@yandex.ru
Заявитель
Общество с ограниченной ответственностью «Газпром трансгаз Самара» (ООО «Газпром трансгаз Самара»)ИНН 6315000291
Адрес: 443068, г. Самара, ул. Ново-Садовая, д. 106А
Телефон: 8 (846) 2123955, факс: 8 (846) 2123755
Web-сайт: http://samara-tr.gazprom.ru
E-mail: samstg@samaratransgaz.gazprom.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)Адрес: 443013, г. Самара, проспект Карла Маркса, д. 134
Телефон(факс): 8 (846) 3360827
Web-сайт: http://samaragost.ru
E-mail: referent@samaragost.ru
Резервуар РГСП-25.1Д заводской номер 18096 представляет собой сварной горизонтальный цилиндрический сосуд подземного расположения с коническими днищами, двустенный. Резервуар оснащен технологическим колодцем и двумя пьедесталами для топливораздаточных колонок.
Резервуары РГСП-15.2Д представляют собой сварной горизонтальный цилиндрический сосуд с коническими днищами, двустенный. Резервуары РГСП-15.2Д заводские номера 18095-1р и 18095-2р объединены в блоке хранения топлива. Блок хранения топлива оснащен технологическим колодцем и двумя пьедесталами для топливораздаточных колонок.
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары РГСП-25.1Д, РГСП-15.2Д расположены на территории ООО «Газпром трансгаз Самара», Северное ЛПУМГ, Оренбургская обл., Северный район, автодорога М5 «Москва-Челябинск», 1215 км в северо-западном направлении 300 м.
Эскиз резервуара стального горизонтального цилиндрического РГСП-25.1Д представлен на рисунке 1. Эскиз резервуаров стальных горизонтальных цилиндрических РГСП-15.2Д представлен на рисунке 2.

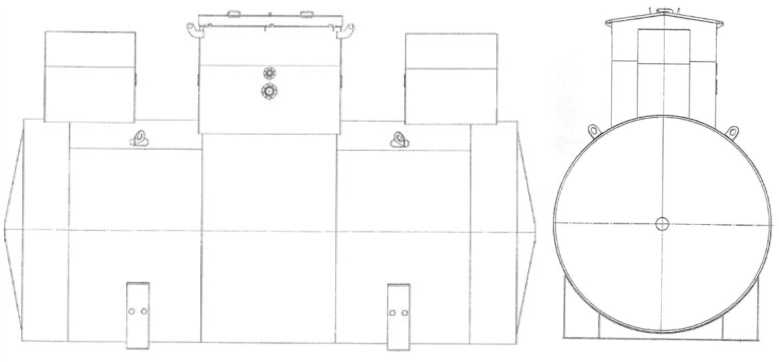

Рисунок 1 - Общий вид резервуара РГСП-25.1Д

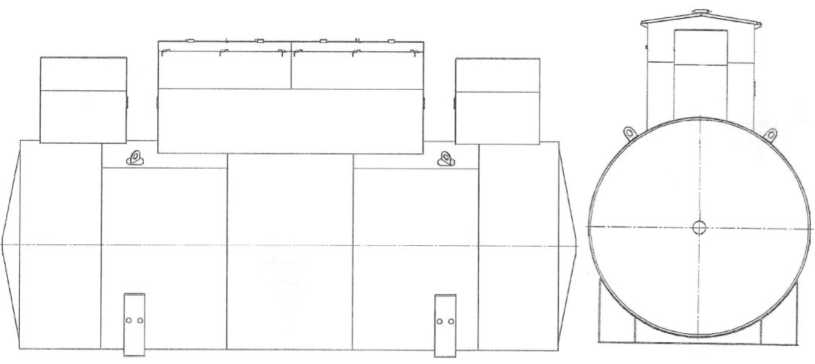

Рисунок 2 - Общий вид резервуаров РГСП -15.2Д
Пломбирование резервуаров не предусмотрено.
Комплект поставки резервуаров приведен в таблице 3.
Таблица 3 - Комплект поставки резервуаров
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГСП-25.1Д зав. № 18096, РГСП-15.2Д зав. №№ 18095-1р, 18095-2р |
3 |
|
Паспорт |
- |
3 |
|
Градуировочная таблица |
- |
3 |
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуаров
|
Наименование характеристики |
Значение | |
|
РГСП-25.1Д |
РГСП-15.2Д | |
|
Номинальная вместимость, м3 |
25 |
15 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
±0,25 |
Таблица 2 - Основные технические характеристики резервуаров
|
Наименование характеристики |
Значение | |
|
РГСП-25.1Д |
РГСП-15.2Д | |
|
Температура окружающего воздуха при эксплуатации, °С |
от -42 до +42 |
от -42 до +42 |
|
Средний срок службы, лет, не менее |
20 |
20 |
