Номер по Госреестру СИ: 86727-22
86727-22 Трансформаторы тока
(TG 145)
Назначение средства измерений:
Трансформаторы тока TG 145 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.09.2022
Срок свидетельства -
Номер записи - 188734
ID в реестре СИ - 1401962
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТG 145 У1, TG 145 ХЛ1, TG 145 У1,
Производитель
Изготовитель - Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 18
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2004
МПИ по поверкам - 1388 дн.
Приказы РСТ, где упоминается данный тип СИ
№704 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2228 от 2022.09.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (TG 145)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79479-20 |
Трансформаторы тока, TG 145 У1 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
79655-20 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85314-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
86727-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
94256-24 |
Трансформаторы тока, TG245 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Трансформаторы тока (TG 145)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "НПК" (RA.RU.313336) | 24 | 24 | 0 | 0 | 24 | 24 | 0 |
Стоимость поверки Трансформаторы тока (TG 145)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗакрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»)
Адрес: 620137, г. Екатеринбург, ул. Бархотская, 1
Телефон: +7 (343) 372-77-52
Факс: +7 (343) 372-77-53
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации TG 145 У1 зав. № 00465, 00466, 00467, 01700, 00760, 00761, 00762, 00763, 00764, 00777, 00778, 00779 и модификации TG 145 ХЛ1 зав. № 01638, 01639, 01640, 01644, 01645, 01646.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

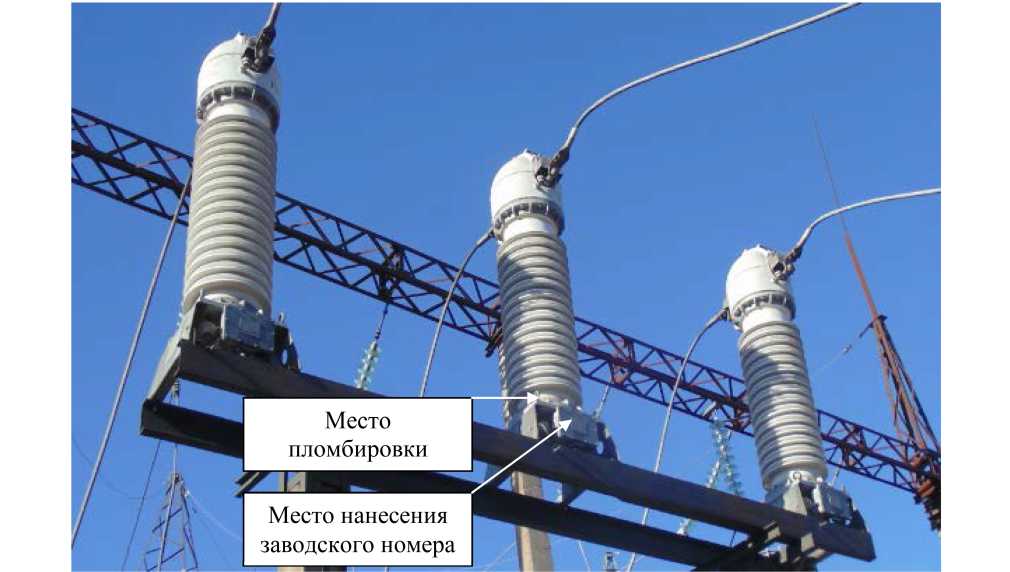

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
