Номер по Госреестру СИ: 85314-22
85314-22 Трансформаторы тока
(TG 145)
Назначение средства измерений:
Трансформаторы тока TG 145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.
![Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2022-85314-22_files/2022-85314-22-1.jpg)

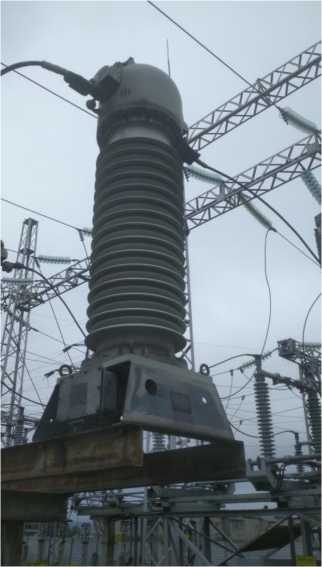

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках измерений
приведены в п. 2 "Принцип действия и конструкция" документа «Трансформатор тока TG 145. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TG 145Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
Изготовитель
Закрытое акционерное общество «АББ УЭТМ»(ЗАО «АББ УЭТМ»)
ИНН 6663049266
Адрес: 620066 г. Екатеринбург, ул. Бархотская, 1
Телефон (факс): +7-(343)-324-53-00
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия трансформаторов тока TG 145 основан на явлении электромагнитной индукции переменного тока. Ток в первичной обмотке создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается переменный ток пропорциональный току первичной обмотки. Функция трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы тока TG 145 имеют опорную конструкцию с металлическим корпусом, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Магнитопроводы, первичная и вторичная обмотки расположены в головной части.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы со вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформатора. Рабочее положение трансформатора тока - вертикальное.
К трансформаторам данного типа относятся трансформаторы тока TG 145 с серийными №№ 00318, 00067, 00084, 00155, 00154, 00156, 00065, 00070, 00445.
Трансформаторы тока расположены на территории подстанций ООО "Башкирэнерго".
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид трансформаторов тока TG 145 представлен на рисунке 1.
![Внешний вид. Трансформаторы тока (TG 145), http://oei-analitika.ru](../kurilka/type_si_html/2022-85314-22_files/2022-85314-22-1.jpg)
Рисунок 1 - Общий вид трансформаторов тока TG 145
Пломбирование трансформаторов не предусмотрено.
Т аблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Номинальный ток первичной обмотки, А |
300-600-1200 |
Номинальный ток вторичной обмотки, А |
5 |
Номинальная частота, Гц |
50 |
Класс точности вторичной обмотки для измерений и учета |
0,2 |
Номинальная нагрузка, В'А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, не более, кг |
580 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
У1 (от -45 до +40) |
|
УХЛ1 (от -60 до +40) |
Наработка на отказ, ч |
180 000 |
