Номер по Госреестру СИ: 79479-20
79479-20 Трансформаторы тока
(TG 145 У1)
Назначение средства измерений:
Трансформаторы тока TG 145 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

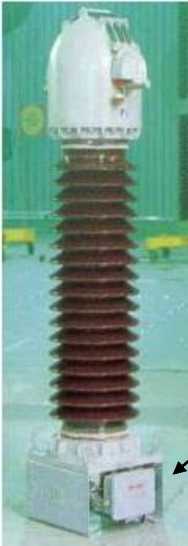

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1383566
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, TG 145 У1,
Производитель
Изготовитель - Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1102 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Трансформаторы тока (TG 145 У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79479-20 |
Трансформаторы тока, TG 145 У1 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
79655-20 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85314-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
86727-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Трансформаторы тока (TG 145 У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (TG 145 У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока TG 145 У1ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы со вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая пломбируется от несанкционированного доступа.
Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси.
Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
00996, 00997, 00998 | |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
