Номер по Госреестру СИ: 86606-22
86606-22 Гидрофоны
(TC40ХХ)
Назначение средства измерений:
Гидрофоны ТС40ХХ (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования измеренных значений в электрический сигнал.
Внешний вид.
Гидрофоны
Рисунок № 1
Общие сведения
Дата публикации - 31.08.2022
Срок свидетельства - 31.08.2027
Номер записи - 188594
ID в реестре СИ - 1401738
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТС4040, Нет модификации, TC4040, TC4034, TC4033, TC4013,
Производитель
Изготовитель - Фирма "Teledyne RESON A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2161 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Гидрофоны (TC40ХХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne RESON A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70066-17 |
Гидрофоны, Reson TC 4034-3 Фирма "Teledyne RESON A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
83500-21 |
Гидрофон, Reson TC 4034-3 Фирма "Teledyne RESON A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
86606-22 31.08.2027 |
Гидрофоны, TC40ХХ Фирма "Teledyne RESON A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
90023-23 |
Гидрофоны, TC4035 Фирма "Teledyne RESON A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Гидрофоны (TC40ХХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 20 | 5 | 14 | 6 | 0 | 20 | 14 | 6 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Гидрофоны (TC40ХХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе 55254153.406231.001 РЭ «Гидрофоны ТС40ХХ. Руководство по эксплуатации», раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гидрофонам ТС40ХХПриказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
Стандарт предприятия. Единые технические и метрологические требования на гидрофоны ТС40ХХ. Teledyne RESON A/S.
ПравообладательФирма «Teledyne RESON A/S», Дания
Адрес: Fabriksvangen 13 3550 Slangerup Denmark
Web-сайт: teledynemarine.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий посёлок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрический заряд, пропорциональный действующему звуковому давлению.
Гидрофоны выпускаются в четырёх модификациях ТС4013, ТС4033, ТС4034 и ТС4040, которые отличаются геометрическими размерами, уровнем чувствительности к звуковому давлению и рабочим диапазоном частот.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещён пьезоэлектрический чувствительный элемент (пьезоэлемент), и встроенный малошумящий водонепроницаемый кабель. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищён слоем звукопроницаемого покрытия - компаунда. Корпус гидрофонов ТС4033 и ТС4034 выполнен из алюминиево-бронзового сплава; гидрофона ТС4040 - из титана; гидрофона ТС4013 - из нержавеющей стали и снабжён уплотнительным кольцом. Корпуса гидрофонов не имеют электрического контакта с чувствительным элементом и кабелем. Водонепроницаемый соединительный кабель гидрофонов ТС4033, ТС4034 и ТС4040 представляет собой малошумящую экранированную пару, заканчивающуюся соединительной вилкой типа BNC. Водонепроницаемый соединительный коаксиальный кабель гидрофона ТС4013 снабжён миниатюрной вилкой типа Lemo и переходником типа BNC/Lemo (вилка - гнездо).
Гидрофоны, за исключением соединительной вилки, являются невосстанавливаемыми, неремонтируемыми и неразборными изделиями.
Гидрофоны не имеют встроенного усилителя и могут использоваться в качестве как приёмника, так и излучателя звукового давления.
Нанесение знака поверки на гидрофоны не предусмотрено.
Пломбирование гидрофонов не предусмотрено.
Заводской (серийный) номер и буквенно-цифровое обозначение модификации гидрофона, однозначно идентифицирующие каждый экземпляр средств измерений, нанесены на металлической части корпуса с помощью гравировки.

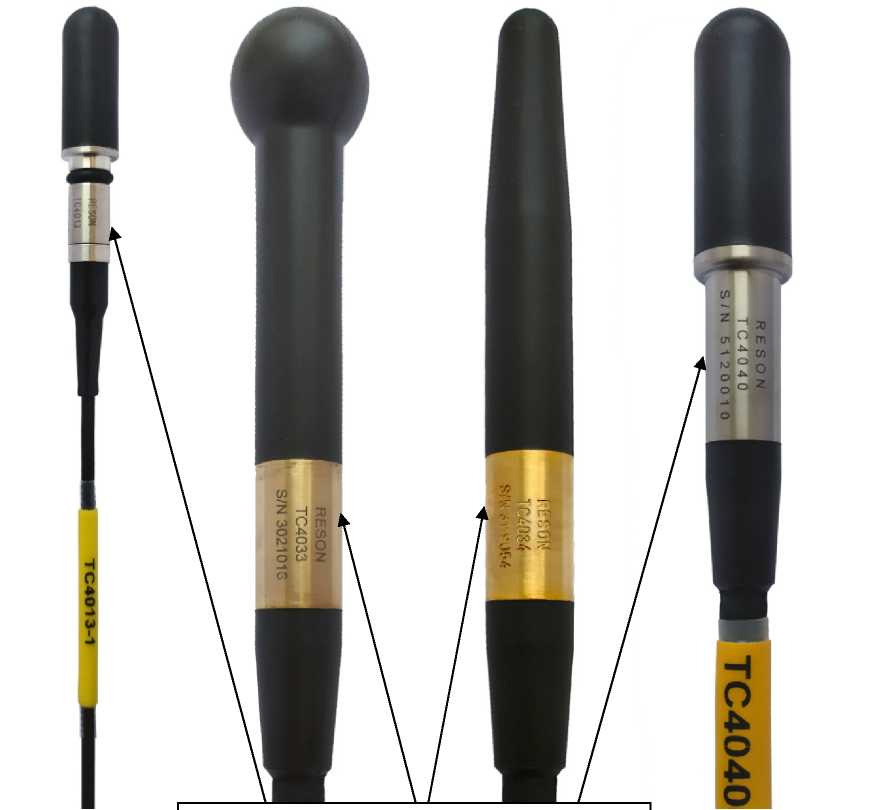

Общий вид гидрофонов представлен на рисунке 1.
Места нанесения заводского (серийного) номера и обозначения модификации
а) гидрофон
ТС4013
б) гидрофон
ТС4033
в) гидрофон
ТС4034
г) гидрофон
ТС4040
Рисунок 1 - Общий вид гидрофонов
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
гидрофон ТС4013 |
гидрофон ТС4033 |
гидрофон ТС4034 |
гидрофон ТС4040 | |
|
Рабочий диапазон частот, Г ц |
от 1 до 170000 |
от 1 до 140000 |
от 1 до 470000 |
от 1 до 120000 |
|
Уровень чувствительности по напряжению на опорной частоте 250 Гц, дБ относительно 1 В/мкПа |
от -226 до -208 |
от -214 до -200 |
от -233 до -215 |
от -215 до -203 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |||
|
гидрофон ТС4013 |
гидрофон ТС4033 |
гидрофон ТС4034 |
гидрофон ТС4040 | |
|
Неравномерность частотной ха- | ||||
|
рактеристики чувствительности в | ||||
|
рабочем диапазоне частот, дБ: | ||||
|
- отклонение минимального |
-8,0 |
-10,0 |
-4,0 |
-4,0 |
|
уровня чувствительности от |
(от 1 Гц до |
(от 1 Гц до | ||
|
уровня чувствительности на опор- |
250 кГц) |
80 кГц) | ||
|
ной частоте, не менее |
-12,0 |
-10,0 | ||
|
(от 1 Гц до |
(от 1 Гц до | |||
|
470 кГц) |
120 кГц) | |||
|
- отклонение максимального |
+5,0 |
+7,0 |
+2,5 |
+2,5 |
|
уровня чувствительности от |
(от 1 Гц до |
(от 1 Гц до | ||
|
уровня чувствительности на опор- |
250 кГц) |
80 кГц) | ||
|
ной частоте, не более |
+7,0 |
+3,5 | ||
|
(от 1 Гц до |
(от 1 Гц до | |||
|
470 кГц) |
120 кГц) | |||
|
Доверительные границы относи- | ||||
|
тельной погрешности уровня чув- | ||||
|
ствительности при доверительной | ||||
|
вероятности 0,95, дБ |
±1 |
,0 | ||
|
Уровень чувствительности на из- |
от 114 до 133 |
от 133 до 147 |
от 105 до 125 |
от 121 до 136 |
|
лучение по напряжению, дБ отно- |
(на частоте |
(на частоте |
(на частоте |
(на частоте |
|
сительно 1 мкПа/В на 1 м |
100 кГц) |
100 кГц) |
100 кГц) |
50 кГц) |
|
Неравномерность диаграммы | ||||
|
направленности в горизонтальной |
±2,0 | |||
|
плоскости, дБ |
(на частоте 100 кГц в рабочем угловом секторе ±180°) | |||
|
Неравномерность диаграммы |
±3,0 |
±3,0 |
±3,0 |
±3,0 |
|
направленности в вертикальной |
(на частоте |
(на частоте |
(на частоте |
(на частоте |
|
плоскости, дБ |
100 кГц в ра- |
100 кГц в ра- |
300 кГц в ра- |
50 кГц в ра- |
|
бочем угло- |
бочем угло- |
бочем угло- |
бочем угло- | |
|
вом секторе |
вом секторе |
вом секторе |
вом секторе | |
|
±135°) |
±135°) |
±135°) |
±130°) | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
гидрофон ТС4013 |
гидрофон ТС4033 |
гидрофон ТС4034 |
гидрофон ТС4040 | |
|
Масса (с встроенным кабелем), кг, не более |
1,5 |
20 |
20 |
20 |
|
Габаритные размеры без учёта длины кабеля (длина х диаметр), мм, не более |
63 х 9,5 |
138 х 25 |
138 х 16 |
116 х 21 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
гидрофон ТС4013 |
гидрофон ТС4033 |
гидрофон ТС4034 |
гидрофон ТС4040 | |
|
Электрическая ёмкость (с встроенным кабелем), нФ, не менее |
3,0 |
6,0 |
2,0 |
6,0 |
|
Рабочие условия применения:
давление, МПа, не более |
морская и пресная вода от 0 до +35 | |||
|
10,0 |
10,0 |
10,0 |
5,0 | |
|
Температура окружающего воздуха в условиях хранения, °С |
от -40 до +80 | |||
