Сведения о средстве измерений: 90023-23 Гидрофоны

Номер по Госреестру СИ: 90023-23
90023-23 Гидрофоны
(TC4035)

Назначение средства измерений:
Гидрофоны TC4035 (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода), преобразования измеренных значений в электрический сигнал. Гидрофоны применяют в качестве рабочих эталонов 1 разряда согласно п. 4.1 Государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 28.09.2018 № 2084.

сертификация программного обеспечения
Внешний вид. Гидрофоны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гидрофоны
Рисунок № 1

Общие сведения

Дата публикации - 18.09.2023
Срок свидетельства -
Номер записи - 191946
ID в реестре СИ - 1411084
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Teledyne RESON A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№1915 от 2023.09.15 ПРИКАЗ_Об утверждении типов средств измерений (6)

Наличие аналогов СИ: Гидрофоны (TC4035)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Teledyne RESON A/S"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70066-17

Гидрофоны, Reson TC 4034-3
Фирма "Teledyne RESON A/S" (ДАНИЯ )
ОТ
МП
1 год
83500-21

Гидрофон, Reson TC 4034-3
Фирма "Teledyne RESON A/S" (ДАНИЯ )
ОТ
МП
1 год
86606-22
31.08.2027
Гидрофоны, TC40ХХ
Фирма "Teledyne RESON A/S" (ДАНИЯ )
ОТ
МП
1 год
90023-23

Гидрофоны, TC4035
Фирма "Teledyne RESON A/S" (ДАНИЯ )
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Гидрофоны (TC4035)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Гидрофоны (TC4035)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе 55254153.406231.002 РЭ «Гидрофон ТС4035. Руководство по эксплуатации», раздел 2.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерения

    Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».

    Правообладатель

    Фирма «Teledyne RESON A/S», Дания

    Адрес: Fabriksvangen 13 3550 Slangerup Denmark

    Изготовитель


    Фирма «Teledyne RESON A/S», Дания
    Адрес: Fabriksvangen 13 3550 Slangerup Denmark

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона
    ФГУП «ВНИИФТРИ», к. 11
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

    Правообладатель

    Фирма «Teledyne RESON A/S», Дания
    Адрес: Fabriksvangen 13 3550 Slangerup Denmark

    Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрический заряд, пропорциональный действующему звуковому давлению.

    Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещён пьезоэлектрический чувствительный элемент (пьезоэлемент), и встроенный малошумящий водонепроницаемый кабель. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищён слоем звукопроницаемого эластичного компаунда (резина NBR). Корпус гидрофонов выполнен из нержавеющей стали и не имеет электрического контакта с чувствительным элементом и кабелем. Водонепроницаемый экранированный кабель гидрофонов заканчивается миниатюрной четырёхконтактной вилкой типа Lemo. Гидрофоны, за исключением соединительной вилки, относятся к невосстанавливаемым, неремонтируемым и неразборным изделиям.

    Нанесение знака поверки на гидрофоны не предусмотрено.

    Пломбирование гидрофонов не предусмотрено.

    Заводской (серийный) номер и буквенно-цифровое обозначение гидрофонов, однозначно идентифицирующие каждый экземпляр средств измерений, нанесены на металлической части корпуса с помощью гравировки.

    К гидрофонам данного типа относятся гидрофоны TC4035 зав. №№ 00-30061-01, 00-30061-02.

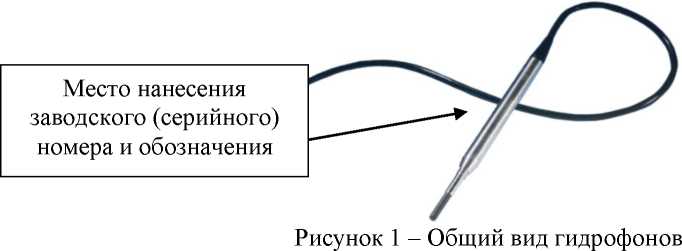

    Общий вид гидрофонов представлен на рисунке 1.
