Номер по Госреестру СИ: 85838-22
85838-22 Анализаторы спектра
(FPH)
Назначение средства измерений:
Анализаторы спектра FPH предназначены для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Программное обеспечение «FW FPH» предназначено для управления режимами работы анализаторов спектра FPH, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FPH» предназначено только для работы с анализаторами спектра FPH и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FPH за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW FPH |
Номер версии (идентификационный номер) ПО |
не ниже 2.20 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна заднюю панель анализаторов спектра FPH в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3.3 “Пробная работа с прибором” руководства по эксплуатацииНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FPHПриказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта от 29.12.2018 № 2839 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
Стандарт предприятия правообладателя «Rohde & Schwarz GmbH & Co. KG»
Правообладатель«Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Изготовитель
«Rohde & Schwarz Technologies Malaysia Sdn Bhd», МалайзияАдрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III, 81100 Johor Bahru, Malaysia
Телефон: +65 65 13 04 88
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
«Rohde & Schwarz GmbH & Co. KG», ГерманияАдрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Конструктивно анализаторы спектра FPH выполнены в виде портативного прибора в ударозащищённом корпусе и оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра FPH расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты.
Принцип действия анализаторов спектра FPH основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Для фильтрации зеркальных каналов приема анализаторы спектра оснащены переключаемыми фиксированными фильтрами. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
К данному типу анализаторов спектра FPH относятся следующие модификации: 02, 06, 13, 23, 26, 36, 44, 54. Модификации отличаются диапазоном рабочих частот, наличием следящего генератора и могут иметь следующие опции:
B3 - расширение диапазона частот до 3 ГГц для модификации 02;
B4 - расширение диапазона частот до 4 ГГц для модификации 02;
B8 - расширение диапазона частот до 8 ГГц для модификации 06;
B20 - расширение диапазона частот до 20 ГГц для модификации 13;
B22 - предусилитель для модификации 02;
B23 - предусилитель для модификации 06;
B24 - предусилитель для модификаций 13, 23;
B25 - предусилитель для модификаций 26, 36;
B26 - предусилитель для модификаций 44, 54;
В29 - расширение диапазона частот от 100 до 5403 Гц.
B31 - расширение диапазона частот до 31 ГГц для модификации 26.
Знак поверки может наноситься на заднюю панель анализаторов спектра FPH.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр, а также информация о модификации СИ наносятся методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа анализаторы спектра FPH имеют защитную наклейку завода-изготовителя, закрывающую стык передней и задней панелей.
Общий вид анализаторов спектра FPH представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, места для нанесения знака утверждения типа средства измерений, информации о модификации средства измерений и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.

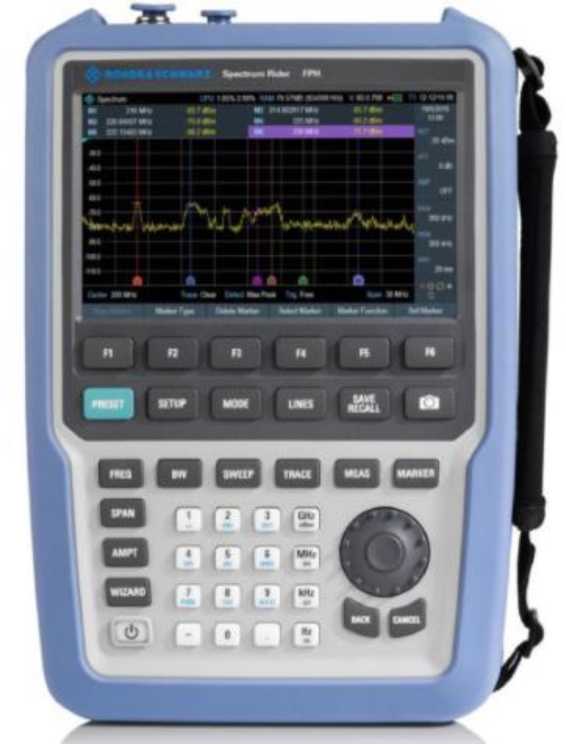

Рисунок 1 - Общий вид средства измерений
Место пломбировки
Место указания модификации и серийного номера
Место нанесения знака
утверждения типа

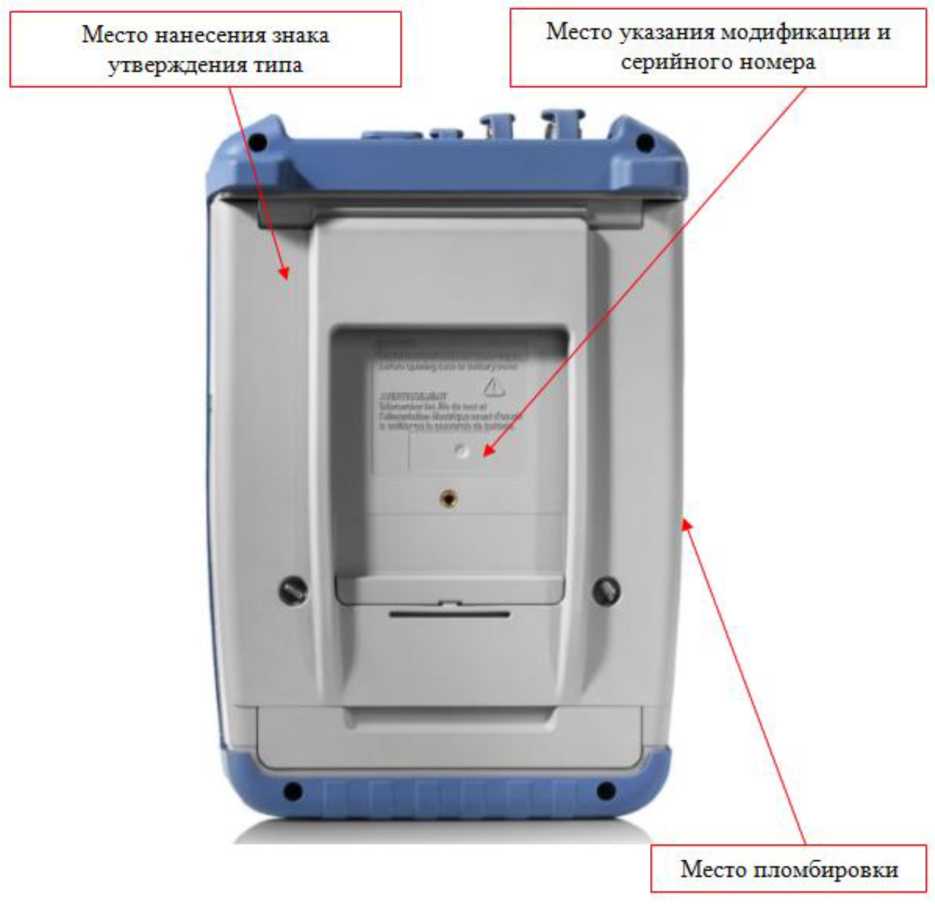

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, информации о модификации, а также знака утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор спектра FPH |
модификация 02, или 06, или 13, или 23, или 26, или 36, или 44, или 54 |
1 шт. |
Опция расширение диапазона частот до 3 ГГц для модификации 02 |
В3 |
По отдельному заказу |
Наименование |
Обозначение |
Количество |
Опция расширение диапазона частот до 4 ГГц для модификации 02 |
В4 |
По отдельному заказу |
Опция расширение диапазона частот до 8 ГГц для модификации 06 |
В8 |
По отдельному заказу |
Опция расширение диапазона частот до 20 ГГ ц для модификации 13 |
В20 |
По отдельному заказу |
Опция предусилителя для модификации 02 |
В22 |
По отдельному заказу |
Опция предусилителя для модификации 06 |
В23 |
По отдельному заказу |
Опция предусилителя для модификаций 13 и 23 |
В24 |
По отдельному заказу |
Опция предусилителя для модификаций 26 и 36 |
В25 |
По отдельному заказу |
Опция предусилителя для модификаций 44 и 54 |
В26 |
По отдельному заказу |
Опция расширение диапазона частот от 100 до 5403 Гц |
В29 |
По отдельному заказу |
Опция расширение диапазона частот до 31 ГГц для модификации 26 |
В31 |
По отдельному заказу |
Адаптер питания |
- |
1 шт. |
Аккумуляторная батарея |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
1 |
2 | |
Диапазон рабочих частот, Гц |
модификация 02 |
от 5403 до 2М09 |
модификация 02 и опция B3 |
от 5М03 до 3М09 | |
модификация 02 и опция В4 |
от 5403 до 4М09 | |
модификация 06 |
от 5 4 03 до 6М09 | |
модификация 06 и опция В8 |
от 5 4 03 до 8М09 | |
модификации 13 и 23 |
от 5М03 до 1,36М010 | |
модификации 13/23 и опция В20 |
от 5 4 03 до 2М010 | |
модификации 26 и 36 |
от 5М03 до 2,654010 | |
модификации 26/36 и опция В31 |
от 5 4 03 до 3,1М010 | |
модификации 44 и 54 |
от 5 4 03 до 4,44010 | |
опция В29 |
от 100 до 5М03 | |
Номинальное значение частоты опорного генератора, Гц |
1407 | |
Пределы допускаемой относительной погрешности частоты опорного генератора |
±2М0-6 | |
Номинальные значения полос пропускания на уровне минус 3 дБ, с шагом 1-3, Гц |
от 1 до 3М06 | |
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц для модификаций 02, 06, 13, 26 при отстройке, дБ, не более |
30 кГц |
-88 |
100 кГц |
-98 | |
1 МГц |
-118 | |
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц для модификаций 23, 36, 44, 54 при отстройке, дБ, не более |
30 кГц |
-88 |
100 кГц |
-90 | |
1 МГц |
-115 |
Продолжение таблицы 2
1 |
2 | |
Значения среднего уровня |
модификация 02 | |
собственных шумов в полосе |
предусилитель выключен или отсутствует | |
1 Гц, при ослаблении |
от 1 до 10 МГц включ. |
-135 |
встроенного аттенюатора |
св. 10 МГц до 1 ГГц включ. |
-142 |
0 дБ, в зависимости от |
св. 1 до 4 ГГц |
-140 |
состояния предусилителя, в диапазоне частот, дБ (1 мВт), |
предусилитель включен |
-150 |
не более |
от 1 до 10 МГц включ. | |
св. 10 МГц до 1 ГГц включ. |
-158 | |
св. 1 до 4 ГГц |
-156 | |
модификации 06, 13, 26 предусилитель выключен или отсутствует от 1 до 10 МГц включ. |
-122 | |
св. 10 до 25 МГц включ. |
-130 | |
св. 25 МГц до 1 ГГц включ. |
-140 | |
св. 1 до 19 ГГц включ. |
-135 | |
св. 19 до 27 ГГц включ. |
-130 | |
св. 27 до 29 ГГц включ. |
-125 | |
св. 29 до 31 ГГц |
-120 | |
предусилитель включен от 1 до 20 МГц включ. |
-147 | |
св. 20 МГц до 3 ГГц включ. |
-158 | |
св. 3 до 4,5 ГГц включ. |
-155 | |
св. 4,5 до 27 ГГц включ. |
-150 | |
св. 27 до 29 ГГц включ. |
-140 | |
св. 29 до 31 ГГц |
-130 | |
модификации 23, 36, 44, 54 предусилитель выключен или отсутствует от 1 до 10 МГц включ. |
-125 | |
св. 10 до 25 МГц включ. |
-130 | |
св.25 МГц до 2,7 ГГц включ. |
-140 | |
св. 2,7 до 8 ГГц включ. |
-135 | |
св. 8 до 29 ГГц включ. |
-133 | |
св. 29 до 38 ГГц включ. |
-130 | |
св. 38 до 44 ГГц |
-125 | |
предусилитель включен от 1 до 20 МГц включ. |
-147 | |
св. 20 МГц до 3 ГГц включ. |
-157 | |
св. 3 до 4,2 ГГц включ. |
-150 | |
св. 4,2 до 8 ГГц включ. |
-153 | |
св. 8 до 27,5 ГГц включ. |
-145 | |
св. 27,5 до 38 ГГц включ. |
-140 | |
св. 38 до 44 ГГц |
-130 |
Окончание таблицы 2
1 |
2 | |
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), при отношении сигнал/шум не менее 16 дБ, в режиме аттенюатора СВЧ «авто», предусилитель выключен, в диапазоне частот, дБ |
от 10 МГц до 44 ГГц |
±2,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Тип входного разъема:
|
тип N «розетка» 3,5 мм «вилка» 2,92 мм «вилка» | |
Диапазон частот следящего генератора, Гц |
модификация 23 |
от Ы05 до 1,364010 |
модификация 23 и опция В20 |
от 1-105 до 24010 | |
модификация 36 |
от Г105 до 2,654010 | |
модификация 36 и опция В31 |
от 1-105 до 3,14010 | |
модификация 54 |
от 1-105 до 4,44010 | |
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | |
Напряжение питания постоянного тока, В |
15 | |
Напряжение питания встроенной батареи |
11 | |
Потребляемая мощность, Вт, не более |
40 | |
Масса, кг, не более |
3,5 | |
Габаритные размеры (ширинахвысотахглубина), мм |
202x294x76 | |
Рабочие условия применения:
|
от +20 до +30 от 40 до 90 | |
Условия хранения и транспортирования:
|
от -20 до +70 от 20 до 90 | |
Время прогрева, мин |
30 |
