Номер по Госреестру СИ: 84080-21
84080-21 Источники питания постоянного тока
(NGA100)
Назначение средства измерений:
Источники питания постоянного тока NGA100 предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Программное обеспечение
Программное обеспечение «FW NGA» предназначено для управления режимами работы источников питания постоянного тока NGA100. Программное обеспечение «FW NGA» предназначено только для работы с источниками питания постоянного тока NGA100 и не может быть использовано отдельно от измерительно-вычислительной платформы этих источников.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока NGA100 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW NGA |
Номер версии (идентификационный номер) ПО |
не ниже 2.006 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников питания постоянного тока NGA100 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 “Порядок работы” руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока NGA100Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А.
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Изготовитель
“Rohde & Schwarz Technologies Malaysia Sdn Bhd”, МалайзияАдрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III,
81100 Johor Bahru, Malaysia
Телефон: +65 65 13 04 88
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия источников питания постоянного тока NGA100 основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования.
Конструктивно источники питания постоянного тока NGA100 выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN.
К данному типу источников питания постоянного тока NGA100 относятся следующие модификации: NGA101, NGA102, NGA141, NGA142. Модификации отличаются количеством выходных каналов и диапазонами установки напряжения и тока.
Знак поверки может наноситься на заднюю панель источников питания постоянного тока NGA100.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа источники питания постоянного тока NGA100 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.
Общий вид источников питания постоянного тока NGA100, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа, место нанесения серийного номера и указания модификации представлены на рисунке 2.
Выходные каналы источников питания постоянного тока NGA100: для модификации NGA101, NGA141 один канал, для модификации NGA102, NGA142 два канала
Место нанесения знака утверждения типа

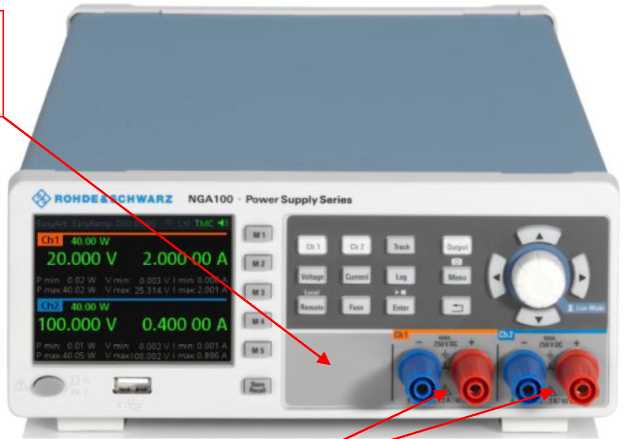

Рисунок 1 - Общий вид средства измерений
Место пломбировки
Место нанесения серийного номера и указания модификации

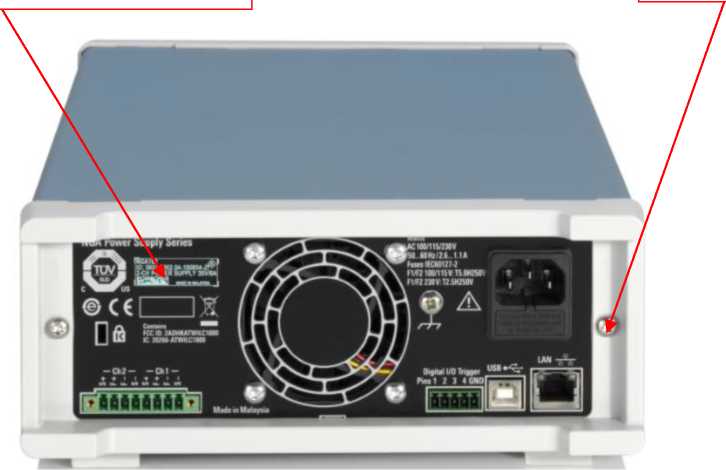

Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество выходных каналов* NGA101, NGA141 NGA102, NGA142 |
1 2 |
Диапазон установки напряжения постоянного тока, В NGA101, NGA102 NGA141, NGA142 |
от 0 до 35 от 0 до 100 |
Диапазон установки силы постоянного тока, А NGA101, NGA102 NGA141, NGA142 |
от 0 до 6 от 0 до 2 |
Пределы допускаемой абсолютной погрешности установки выходного напряжения ивых постоянного тока, В NGA101, NGA102 NGA141, NGA142 |
±(0,0005^ивых+0,005) ±(0,0005^ивых+0,02) |
Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору выходного напряжения ивых постоянного тока, В NGA101, NGA102 NGA141, NGA142 |
±(0,0002/ивых+0,005) ±(0,0002 •ивых+0,01) |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Уровень пульсаций выходного напряжения постоянного тока, мВСКЗ, не более (в полосе частот от 20 Гц до 5 МГц) NGA101, NGA102 NGA141, NGA142 |
0,5 1,5 | |
Нестабильность выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 % на канале, В NGA101, NGA102 NGA141, NGA142 |
±(0,0001-ивых+0,005) ±(0,0001-ивых+0,01) | |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока 1вых, А |
±(0,00054вых+О,ООО5) | |
Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору силы постоянного тока, А, в зависимости от значения силы тока |
свыше 200 мА |
±(0,00034вых+0,0005) |
до 200 мА включ. NGA101, NGA102 NGA141, NGA142 |
±(0,00154вых+0,00004) ±(0,0015-1вых+0,000025) | |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 %, А |
±(0,0001-1вых+0,005) | |
* Примечание: Все нормируемые метрологические характеристики идентичны для первого и второго канала для модификаций NGA102, NGA142 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальная максимальная выходная мощность на канале, Вт |
40 |
Рабочие условия эксплуатации:
|
от +20 до +30 85 |
Условия хранения и транспортирования:
|
от -20 до +70 95 |
Параметры электрического питания:
|
от 207 до 253 от 50 до 60 |
Потребляемая мощность, Вт, не более |
230 |
Масса, кг, не более |
7,5 |
Габаритные размеры (ширина х глубина х высота), мм, не более |
222x448x97 |
Время прогрева, мин |
30 |
