Номер по Госреестру СИ: 85807-22
85807-22 Устройство для измерений углов установки колес автомобилей
(FORI FNCA-3DGT)
Назначение средства измерений:
Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT (далее -устройство) предназначено для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.
Устройство обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес;
- углов поворота рулевого колеса.
Внешний вид.
Устройство для измерений углов установки колес автомобилей
Рисунок № 1
Внешний вид.
Устройство для измерений углов установки колес автомобилей
Рисунок № 2
Внешний вид.
Устройство для измерений углов установки колес автомобилей
Рисунок № 3
Общие сведения
Дата публикации - 14.03.2023
Срок свидетельства -
Номер записи - 187763
ID в реестре СИ - 1400125
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "FORI KOREA LTD."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройство для измерений углов установки колес автомобилей (FORI FNCA-3DGT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "FORI KOREA LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79638-20 |
Устройство для измерений углов установки колес автомобилей FORI, модель FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82237-21 |
Прибор для измерений параметров света автотранспортных средств, FORI модель FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85807-22 |
Устройство для измерений углов установки колес автомобилей, FORI FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85808-22 |
Стенд тормозной, FORI FRB-06DR "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
86804-22 |
Прибор для измерений параметров света фар автотранспортных средств, FORI FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
97482-26 |
Стенд измерительный тормозной роликовый, RBTB (Roll&Brake test bench) "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Устройство для измерений углов установки колес автомобилей (FORI FNCA-3DGT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройство для измерений углов установки колес автомобилей (FORI FNCA-3DGT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с устройством используется метрологически значимое программное обеспечение «ForiNCA32» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для устройства и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ForiNCA32 |
|
Номер версии (идентификационный номер ПО) |
не ниже 2020.12 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 7.1 - 7.9, 9.1.6.1 Руководства по эксплуатации «Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT и прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация «FORI KOREA LTD», Корея
Правообладатель«FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
«FORI KOREA LTD.», КореяАдрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Изготовители «FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Принцип действия устройства основан на измерении угловых параметров, определяющих положение колес автомобиля в пространстве с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.
Пучки лазерного излучения направлены на колеса автомобиля, установленного на несущей раме устройства. Отраженные от наружной плоскости колес автомобиля пучки, попадают на оптоэлектронную матрицу фотоприемников датчиков блоков контроля углов. Происходит непрерывное измерение расстояний от поверхности матрицы до боковой поверхности колес автомобиля. В соответствии с количеством колес устройства имеют четыре блока формирования измерительных лазерных пучков и четыре блока фотоприемников.
Измерение углов развала колес осуществляется по смещению отраженных от колеса лазерных пучков в вертикальной плоскости. Измерение углов схождения колес осуществляется по смещению отраженных от колеса лазерных пучков в горизонтальной плоскости. Электрические сигналы после предварительной обработки передаются в персональный компьютер, где с помощью программного обеспечения (далее - ПО) происходит окончательная обработка измерительной информации и рассчитываются углы развала и схождения всех четырех колес автомобиля.
Измерение углов поворота рулевого колеса автомобиля осуществляется с помощью отдельного угломерного устройства, устанавливаемого на руль автомобиля. Принцип действия угломерного устройства основан на измерении углов поворота рулевого колеса датчиком угла, встроенным в угломерное устройство, и передачи полученных сигналов на приборную стойку с пультом управления и компьютером.
Конструктивно устройство состоит из:
-
- электронно-оптической системы для измерений углов установки колес автомобилей;
-
- электронно-механической системы определения присутствия автомобиля на устройстве и его опознавания;
-
- электромеханической системы позиционирования автомобиля на устройстве;
- четырех блоков подвижных колесных опор;
- блоков фиксации автомобиля на устройстве;
- несущих базовой рамы и вспомогательных рам;
- приборной стойки с пультом управления и компьютером;
- угломерного приспособления для измерений углов поворота рулевого колеса.
Заводской номер устройства в буквенно-числовом формате указывается методом гравировки на маркировочной табличке, расположенной на приборной стойке с пультом управления.
Нанесение знака поверки на средство измерений не предусмотрено.
К устройству данного типа относится устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT, зав.№ P-12017.
Общий вид устройства для измерений углов установки колес автомобилей FORI FNCA-3DGT представлен на рисунке 1.
Общий вид устройства угломерного, устанавливаемого на руль автомобиля, приведён на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.

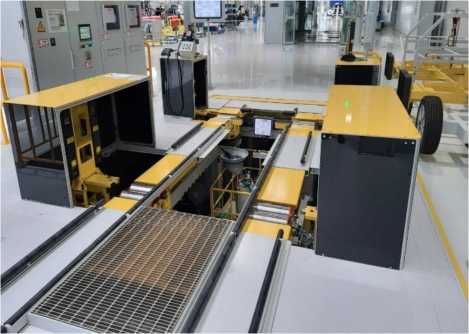

Рисунок 1 - Общий вид устройства для измерений углов установки колес автомобилей FORI FNCA-3DGT

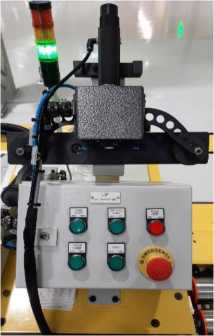

Рисунок 2 - Общий вид устройства угломерного, устанавливаемого на руль автомобиля

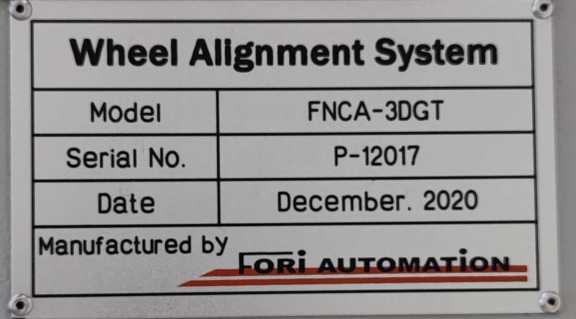

Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации устройство не предусматривает внешних механических или электронных регулировок. Пломбирование устройства не производится.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT в комплекте |
- |
1 шт. |
|
Контрольная рама |
- |
1 шт. |
|
Калибратор выравнивателя руля |
- |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов индивидуального схождения колёс, ° |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений углов индивидуального схождения колёс, ' |
±2 |
|
Диапазон измерений углов развала колёс, ° |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений углов развала колёс, ' |
±3 |
|
Диапазон измерений угла поворота рулевого колеса, ° |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота рулевого колеса, ° |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина колеи проверяемого автомобиля, мм |
от 1300 до 1600 |
|
Расстояние между осями проверяемого автомобиля, мм |
от 2300 до 3000 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
7500x4400x2700 |
|
Масса, кг, не более |
12000 |
|
Параметры электрического питания: |
400+40-60 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
|
Диапазон рабочих температур, °C |
от +15 до +25 |
