Сведения о средстве измерений: 82237-21 Прибор для измерений параметров света автотранспортных средств

Номер по Госреестру СИ: 82237-21
82237-21 Прибор для измерений параметров света автотранспортных средств
(FORI модель FV-2018 HDGT)

Назначение средства измерений:
Прибор для измерений параметров света фар автотранспортных средств FORI модель FV-2018 HDGT (далее - прибор) предназначен для измерений угла наклона светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство.

сертификация программного обеспечения

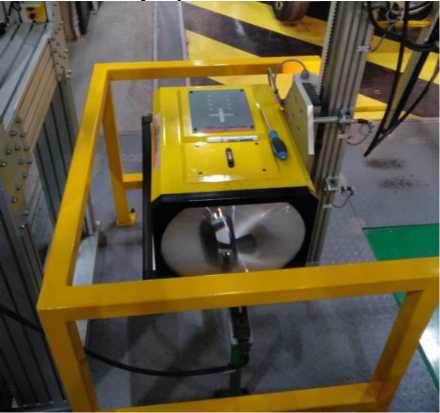

Внешний вид. Прибор для измерений параметров света автотранспортных средств, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор для измерений параметров света автотранспортных средств
Рисунок № 1

Общие сведения

Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 183495
ID в реестре СИ - 1391283
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

FV-2018 HDGT,

Производитель

Изготовитель - "FORI KOREA LTD."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Прибор для измерений параметров света автотранспортных средств (FORI модель FV-2018 HDGT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "FORI KOREA LTD."

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79638-20

 Устройство для измерений углов установки колес автомобилей FORI, модель FNCA-3DGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
82237-21

 Прибор для измерений параметров света автотранспортных средств, FORI модель FV-2018 HDGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
85807-22

 Устройство для измерений углов установки колес автомобилей, FORI FNCA-3DGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
85808-22

 Стенд тормозной, FORI FRB-06DR
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
86804-22

 Прибор для измерений параметров света фар автотранспортных средств, FORI FV-2018 HDGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
97482-26

 Стенд измерительный тормозной роликовый, RBTB (Roll&Brake test bench)
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
Отчет - RB_14 Справочник утверждённых типов СИ (fgis.gost.ru)

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Прибор для измерений параметров света автотранспортных средств (FORI модель FV-2018 HDGT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • FV-2018 HDGT
    		•  6 1 5 0 5 1 4

    Стоимость поверки Прибор для измерений параметров света автотранспортных средств (FORI модель FV-2018 HDGT)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с прибором используется метрологически значимое программное обеспечение «FORI HD Digital Headlamp Aimer» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для прибора для измерений параметров света фар автотранспортных средств и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    «FORI HD Digital Headlamp Aimer»

    Номер версии (идентификационный номер ПО), не ниже

    2020.1.170.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в разделе 8.0 Руководства по эксплуатации и обслуживанию «Устройства для измерений углов установки колес автомобилей FORI модель FNCA-3DGT и приборы для измерений параметров света фар автотранспортных средств FORI модель FV-2018 HDGT»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к прибору для измерений параметров света фар автотранспортных средств FORI модель FV 2018 HDGT

    Техническая документация «FORI KOREA LTD», Корея

    Принцип действия прибора основан на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы и измерениях углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство с помощью электронно-оптической матрицы.

    Прибор конструктивно состоит из:

    • - оптической камеры, в которой размещены: линза, светочувствительный экран, которые служат для измерений углов наклона в вертикальной и углов отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки предварительной обработки измерительной информации;

    • - механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;

    - приборной стойки с пультом управления и компьютером.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид прибора представлен на рисунке 1.

    Внешний вид. Прибор для измерений параметров света автотранспортных средств (FORI модель FV-2018 HDGT), http://oei-analitika.ru

    Рисунок 1 - Общий вид прибора для измерений параметров света фар автотранспортных средств FORI модель FV-2018 HDGT

    Пломбировка прибора не предусмотрена.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Прибор для измерений параметров света фар автотранспортных средств FORI модель FV 2018 HDGT в комплекте

    -

    1 шт.

    Комплект принадлежностей и приспособлений

    -

    1 комплект

    Руководство по эксплуатации на русском языке

    -

    1 экз.

    Методика поверки

    МП АПМ 95-19

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, °

    от -5 до +5

    Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, '

    ±6

    Диапазон измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, °

    от -5 до +5

    Пределы допускаемой абсолютной погрешности измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости , '

    ±6

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Максимальная высота измерений, мм

    950

    Минимальная высота измерений, мм

    250

    Габаритные размеры в сборе (ДхШхВ), мм, не более

    3000x5000x1000

    Масса прибора, не более, кг:

    - оптической камеры

    40

    - портальная конструкция

    3100

    Параметры электрического питания:

    400+40-60

    - напряжение переменного тока, В

    - частота переменного тока, Г ц

    50±1

    Диапазон рабочих температур, °C

    от +15 до +35
