Номер по Госреестру СИ: 79638-20
79638-20 Устройство для измерений углов установки колес автомобилей FORI
(модель FNCA-3DGT)
Назначение средства измерений:
Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT (далее - устройства) предназначено для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.
Устройство обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес;
- углов поворота рулевого колеса.
Внешний вид.
Устройство для измерений углов установки колес автомобилей FORI
Рисунок № 1
Внешний вид.
Устройство для измерений углов установки колес автомобилей FORI
Рисунок № 2
Общие сведения
Дата публикации - 23.01.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1383874
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FNCA-3DGT,
Производитель
Изготовитель - "FORI KOREA LTD."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1868 от 2020.11.20 об утверждении типа средств измерений
Наличие аналогов СИ: Устройство для измерений углов установки колес автомобилей FORI (модель FNCA-3DGT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "FORI KOREA LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79638-20 |
Устройство для измерений углов установки колес автомобилей FORI, модель FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82237-21 |
Прибор для измерений параметров света автотранспортных средств, FORI модель FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85807-22 |
Устройство для измерений углов установки колес автомобилей, FORI FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85808-22 |
Стенд тормозной, FORI FRB-06DR "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
86804-22 |
Прибор для измерений параметров света фар автотранспортных средств, FORI FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
97482-26 |
Стенд измерительный тормозной роликовый, RBTB (Roll&Brake test bench) "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Устройство для измерений углов установки колес автомобилей FORI (модель FNCA-3DGT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 1 | 6 | 0 | 6 | 1 | 5 |
Стоимость поверки Устройство для измерений углов установки колес автомобилей FORI (модель FNCA-3DGT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с устройством используется метрологически значимое ПО «ForiNCA32», устанавливаемое на персональный компьютер. ПО разработано специально для устройства и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ForiNCA32» |
|
Номер версии (идентификационный номер ПО), не ниже |
2020.1.17.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей FORI модель FNCA-3DGT отсутствуют.
Поверка
Поверкаосуществляется по документу МП АПМ 96-19 «ГСИ. Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT. Методика поверки», утвержденному ООО «Автопрогресс-М» «24» апреля 2020 г.
Основные средств поверки:
-
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
-
- установки угломерные на основе столов поворотных СТ-9, ПГ ±30'' (рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«FORI KOREA LTD.», КореяАдрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +82 31 496 3400, факс: +82 31 434 1033
E-mail: sales@forikorea.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Действие устройства основано на измерении угловых параметров, определяющих положение колес автомобиля в пространстве с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.
Пучки лазерного излучения направлены на колеса автомобиля, установленного на несущей раме устройства. Отраженные от наружной плоскости колес автомобиля пучки, попадают на оптоэлектронную матрицу фотоприемников датчиков блоков контроля углов. Происходит непрерывное измерение расстояний от поверхности матрицы до боковой поверхности колес автомобиля. В соответствии с количеством колес устройства имеют четыре блока формирования измерительных лазерных пучков и четыре блока фотоприемников.
Измерение углов развала колес осуществляется по смещению отраженных от колеса лазерных пучков в вертикальной плоскости. Измерение углов схождения колес осуществляется по смещению отраженных от колеса лазерных пучков в горизонтальной плоскости. Электрические сигналы после предварительной обработки передаются в персональный компьютер, где с помощью программного обеспечения (далее - ПО) происходит окончательная обработка измерительной информации и рассчитываются углы развала и схождения всех четырех колес автомобиля.
Измерения углов поворота рулевого колеса автомобиля осуществляется с помощью отдельного угломерного устройства, устанавливаемого на руль автомобиля. Для калибровки угломерного устройства стенды комплектуются калибровочным приспособлением (Рисунок 2). Конструктивно устройства состоят из:
-
- электронно-оптической системы для измерений углов установки колес автомобилей;
-
- электронно-механической системы определения присутствия автомобиля на устройстве и его опознавания;
-
- электромеханической системы позиционирования автомобиля на устройстве;
-
- четырех блоков подвижных колесных опор;
-
- блоков фиксации автомобиля на устройстве;
-
- несущих базовой рамы и вспомогательных рам;
-
- приборной стойки с пультом управления и компьютером;
-
- угломерного приспособления для измерений углов поворота рулевого колеса.
Габаритные размеры несущей базовой рамы соответствуют габаритам устанавливаемого на устройство автомобиля и определяются заказом потребителя.
Общий вид устройства для измерений углов установки колес автомобилей приведён на рисунке 1.
Общий вид устройства угломерного с калибровочным приспособлением приведён на рисунке 2.

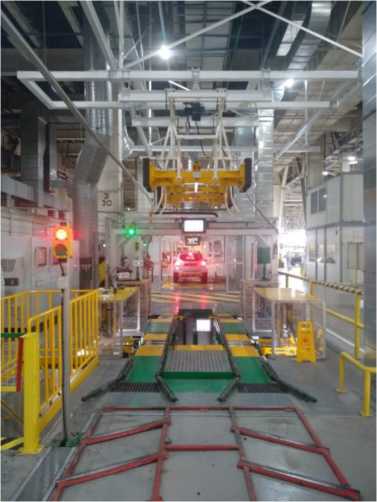

Рисунок 1 - Общий вид устройства для измерений углов установки колес автомобилей FORI модель FNCA-3DGT

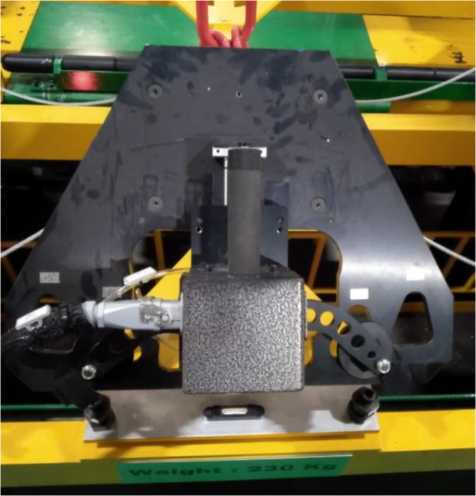

Рисунок 2 - Устройство угломерное с калибровочным приспособлением
Пломбирование устройства не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT в комплекте |
1 шт. | |
|
Устройство угломерное для измерений углов поворота рулевого колеса |
1 шт. | |
|
Калибровочное приспособление для угломерного устройства |
1 шт. | |
|
Комплект принадлежностей и приспособлений |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП АПМ 96-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов индивидуального схождения колёс, ° |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений углов индивидуального схождения колёс, ' |
±2 |
|
Диапазон измерений углов развала колёс, ° |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений углов |
±3 |
|
развала колёс, ' | |
|
Диапазон измерения угла поворота рулевого колеса, ° |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения угла поворота рулевого колеса, ° |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина колеи проверяемого автомобиля, мм |
от 1300 до 1600 |
|
Расстояние между осями проверяемого автомобиля, мм |
от 2300 до 3000 |
|
Габаритные размеры (ДхШхВ), мм, не более |
7500x4400x2600 |
|
Масса, кг, не более |
12000 |
|
Параметры электрического питания: |
400+40-60 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
|
Диапазон рабочих температур, °C |
от +15 до +35 |
