Номер по Госреестру СИ: 85726-22
85726-22 Спектрометры лазерные портативные
(ЛИС-02)
Назначение средства измерений:
Спектрометры лазерные портативные ЛИС-02 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Внешний вид.
Спектрометры лазерные портативные
Рисунок № 1
Внешний вид.
Спектрометры лазерные портативные
Рисунок № 2
Общие сведения
Дата публикации - 28.06.2024
Срок свидетельства - 02.06.2027
Номер записи - 187713
ID в реестре СИ - 1399977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр ЛИС 02, Спектрометр лазерный портативный ЛИС-02, Нет модификации, ЛИС-02, Без модификации, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 829
Выдано извещений - 0
Кол-во периодических поверок - 357
Кол-во средств измерений - 541
Кол-во владельцев - 63
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1340 от 2022.06.02 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1301 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Спектрометры лазерные портативные (ЛИС-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85726-22 02.06.2027 |
Спектрометры лазерные портативные, ЛИС-02 Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
95208-25 21.04.2030 |
Спектрометры лазерные портативные, ЛИС-03 Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Спектрометры лазерные портативные (ЛИС-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 543 | 108 | 471 | 72 | 0 | 8 | 6 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 3 | 0 | 7 | 0 | 5 | 0 | 5 | |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 22 | 10 | 0 | 22 | 0 | 22 | 0 | 22 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 8 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 39 | 19 | 1 | 38 | 0 | 39 | 1 | 38 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ООО "АЗ-И" (RA.RU.312199) | 37 | 4 | 0 | 37 | 0 | 37 | 0 | 37 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 27 | 22 | 0 | 27 | 0 | 26 | 0 | 26 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| АО "МСЗ" (RA.RU.311829) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 8 | 0 | 12 | 0 | 10 | 0 | 10 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 0 | 7 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 6 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 8 | 0 | 15 | 0 | 4 | 0 | 4 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 30 | 30 | 0 | 30 | 0 | 25 | 0 | 25 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 8 | 5 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Спектрометры лазерные портативные (ЛИС-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
7300 | 8829 |
|
ФБУ УРАЛТЕСТ Свердловская область |
10447 | 8829 |
|
ФБУ Челябинский ЦСМ Челябинская область |
8740 | 8829 |
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LIS |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.x.x* |
|
Цифровой идентификатор ПО |
- |
|
* x - буквенные или цифровые суффиксы | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, раздел 4, подраздел 4.2 «Измерение образца».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам лазерным портативным ЛИС-02.ТУ 26.51.53-002-35462978-2021 Спектрометры лазерные портативные ЛИС-02. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Структурная диагностика» (ООО «НПП «Структурная диагностика»)
ИНН 6670477270
Адрес: 620010, г. Екатеринбург, ул. Конструкторов, д. 5, офис 303
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, улица Красноармейская, 4
Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, детектора и системы управления и обработки данных.
Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на нижней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометр не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.

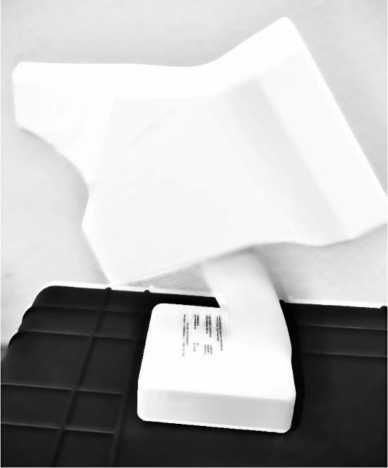

Рисунок 1 - Общий вид спектрометра
Место нанесения
заводского номера

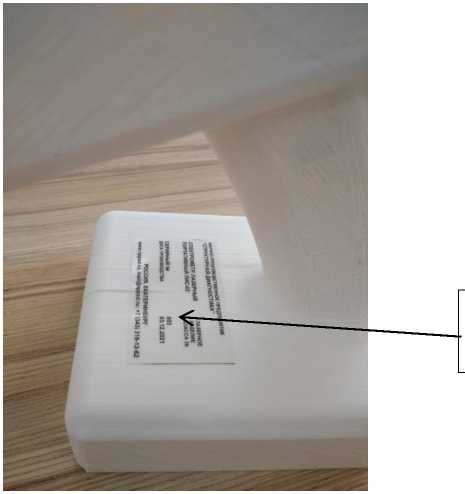

Рисунок 2 - Место нанесения заводского номера на спектрометр
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр лазерный портативный |
ЛИС-02 |
1 шт. |
|
Сетевой адаптер |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Аккумуляторные батареи |
8 шт. | |
|
Контрольный образец |
1 шт. | |
|
Запасное защитное стекло |
1 шт. | |
|
Термопринтер |
1 шт. | |
|
Защитный чехол |
1 шт. | |
|
Руководство по эксплуатации |
ЛИС02.112021-РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 177 до 370 |
|
Спектральное разрешение, нм, не более* |
0,5 |
|
Чувствительность, мВ^нм/%, не менее** |
8 000 |
|
Предел допускаемого относительного СКО выходного сигнала,%** |
10 |
|
Нестабильность выходного сигнала спектрометра, %, не более** |
10 |
|
* значение нормировано для Ni на длине волны 221,65 нм с массовой долей Ni не более 15 %. ** значения нормировано для C (193,09 нм), Cr (313,20 нм), Mn (279,48 нм), Si(288,16 нм), Ni (221,65 нм) с массовой долей этих элементов не более 15 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания | |
|
- напряжение переменного тока, В |
220±20 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
14,6±2,2 |
|
Габаритные размеры, мм, не более | |
|
- высота |
320 |
|
- ширина |
135 |
|
- длина |
355 |
|
Масса, кг, не более |
3,8 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, % |
от 20 до 98 |
