Номер по Госреестру СИ: 95208-25
95208-25 Спектрометры лазерные портативные
(ЛИС-03)
Назначение средства измерений:
Спектрометры лазерные портативные ЛИС-03 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Внешний вид.
Спектрометры лазерные портативные
Рисунок № 1
Внешний вид.
Спектрометры лазерные портативные
Рисунок № 2
Общие сведения
Дата публикации - 22.12.2025
Срок свидетельства - 21.04.2030
Номер записи - 197049
ID в реестре СИ - 1425185
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЛИС-03,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 76
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 32
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
№2795 от 2025.12.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Спектрометры лазерные портативные (ЛИС-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85726-22 02.06.2027 |
Спектрометры лазерные портативные, ЛИС-02 Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
95208-25 21.04.2030 |
Спектрометры лазерные портативные, ЛИС-03 Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Спектрометры лазерные портативные (ЛИС-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 76 | 14 | 76 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрометры лазерные портативные (ЛИС-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LIS |
|
Номер версии (идентификационный номер) ПО |
3.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части и принимает значения от 0 до 99 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Спектрометр лазерный портативный ЛИС-03. Руководство по эксплуатации», раздел «Методика проведения измерений».При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 26.51.53-003-35462978-2024 «Спектрометр лазерный портативный ЛИС-03. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Структурная диагностика» (ООО «НПП «Структурная диагностика»)
ИНН 6670477270
Юридический адрес: 620092, г. Екатеринбург, ул. Конструкторов, д. 5, оф. 303
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, детектора и системы управления и обработки данных.
Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на нижней панели средства измерений. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометр не предусмотрено.

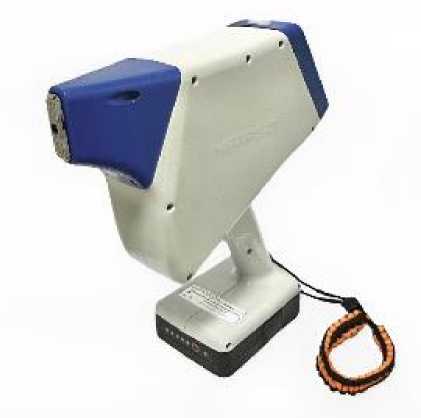

Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.
Рисунок 1 - Общий вид спектрометра

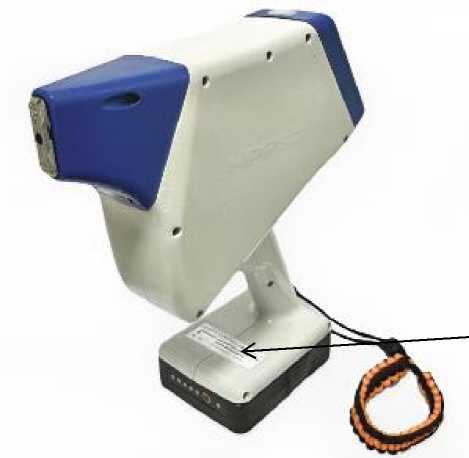

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометр
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр лазерный портативный |
ЛИС-03 |
1 шт. |
|
Сетевой адаптер |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Сменный аккумуляторный блок |
2 шт. | |
|
Контрольный образец |
1 шт. | |
|
Запасное защитное стекло |
1 шт. | |
|
Защитный чехол |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз.* |
|
Паспорт |
- |
1 экз. |
|
* В электронном виде | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 177 до 370 |
|
Спектральное разрешение, нм, не более* |
0,5 |
|
Чувствительность, мВ^нм/%, не менее** |
8 000 |
|
Предел допускаемого относительного СКО выходного сигнала, %*** |
10 |
|
Нестабильность выходного сигнала спектрометра, %, не более*** |
10 |
|
Наименование характеристики |
Значение |
|
* значение нормировано для Ni (221,65 нм). ** значение нормировано для элементов с массовой долей в стандартных образцах сталей: C (193,09 нм) не более 1 %, Cr (313,20 нм) не более 5 %, Mn (279,48 нм) не более 12 %, Si (288,16 нм) не более 3 %, Ni (221,65 нм) не более 12 %. *** значение нормировано для элементов C (193,09 нм), Cr (313,20 нм), Mn (279,48 нм), Si (288,16 нм), Ni (221,65 нм) в стандартных образцах сталей с массовой долей не менее 0,05 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания | |
|
- напряжение переменного тока, В |
220±20 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
14,6±2,6 |
|
Габаритные размеры, мм, не более | |
|
- высота |
305 |
|
- ширина |
285 |
|
- длина |
110 |
|
Масса, кг, не более |
2,1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, % |
от 20 до 98 |
