МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

28 мая 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных   изменений,   не

на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _^8 » ___________ 2024 г. № 1301

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Для манометров исполнений 1, 5, 5МС, 8, 8МС допускается применение одного терминала с несколькими ИГ.

Манометры цифровые МО-05М исполнений 4МС, 5МС, 6МС, 7МС и 8МС имеют встроенную метеостанцию (далее по тексту- МС), и помимо избыточного давления измеряют атмосферное давление, температуру и относительную влажность окружающего воздуха. Манометры содержат три чувствительных элемента для измерений температуры, влажности и барометрического давления. Сигналы с чувствительных элементов снимаются один раз в 30 секунд, а затем в виде цифрового значения отображаются на дисплее манометра. Дисплей позволяет отображать только по одному из параметров МС помимо избыточного давления: атмосферное давление, относительную влажность или температуру, выбор которого осуществляется последовательным нажатием соответствующей кнопки.

Выбор поддиапазонов измерений манометров (кроме исполнений 7, 8, 7МС и 8МС) осуществляется при помощи функциональных кнопок в соответствии с руководством по эксплуатации.

Манометры цифровые МО-05М кислородного исполнения выпускаются с обозначением О2.

Нанесение знака поверки на средство измерений не предусмотрено. Информация о типе, исполнении, годе выпуска, изготовителе, и заводском номере в виде цифрового обозначения, состоящего из арабских цифр, однозначно идентифицирующая каждый экземпляр средства измерений, указываются на маркировочной табличке на задней крышке манометра (терминала). Для исполнений 1, 5, 5МС, 8, 8МС маркировка также наносится и на корпус ИГ, причем заводской номер ИГ может не совпадать с заводским номером терминала.

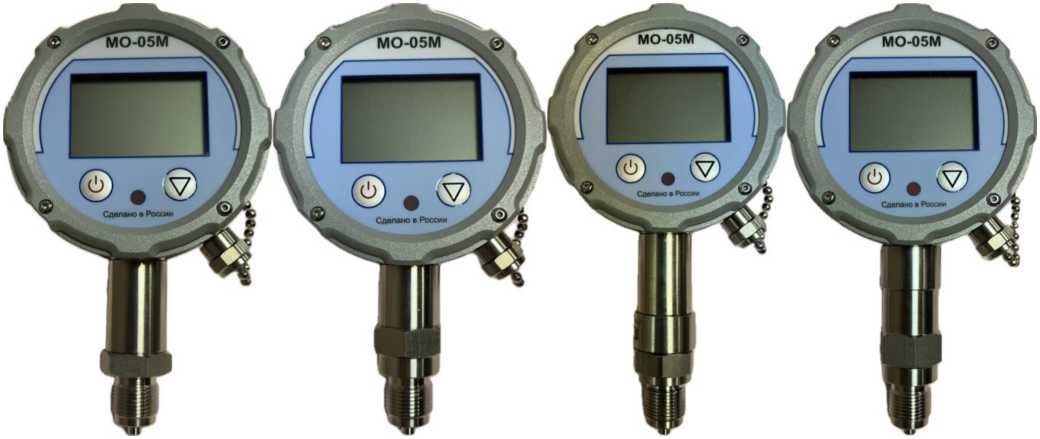

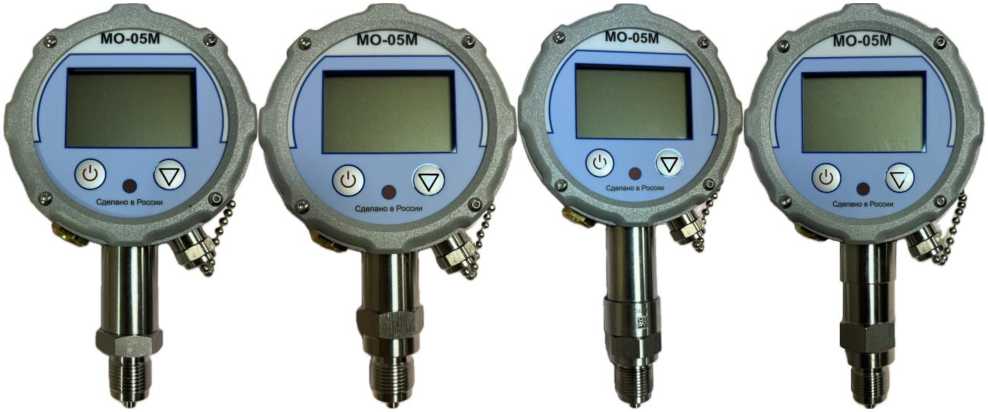

Общий вид манометров цифровых МО-05М приведен на рисунках с 1 по 6.

Места нанесения знака утверждения типа и заводского номера приведены на рисунках с 7 по 9.

Терминал

Измерительная головка

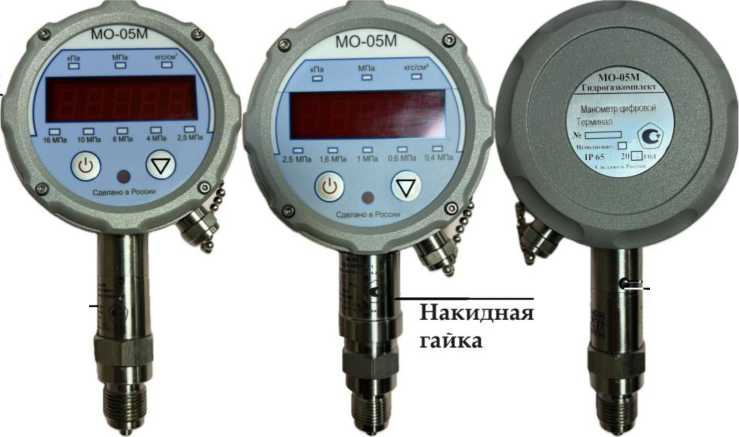

Рисунок 1 - Общий вид манометров исполнения 1

Стопорный винт

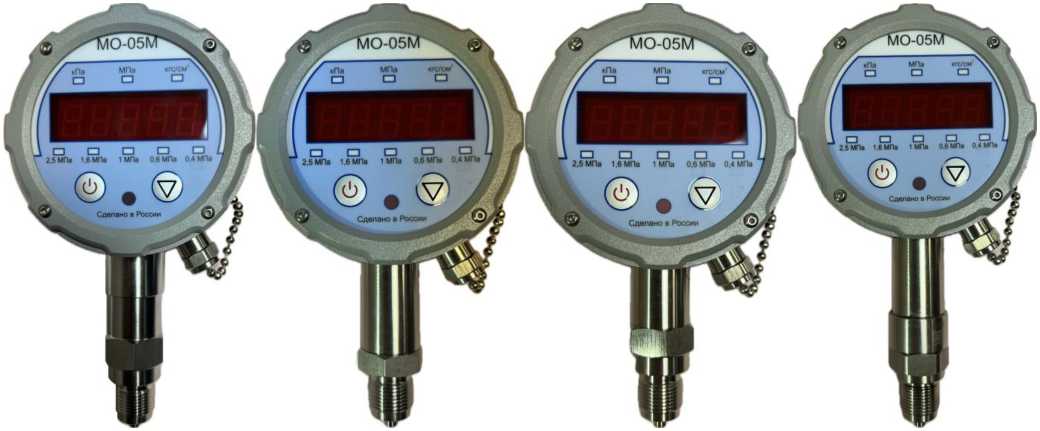

Рисунок 2 - Общий вид манометров исполнений 2, 4, 4МС

Рисунок 3 - Общий вид манометров исполнения 3

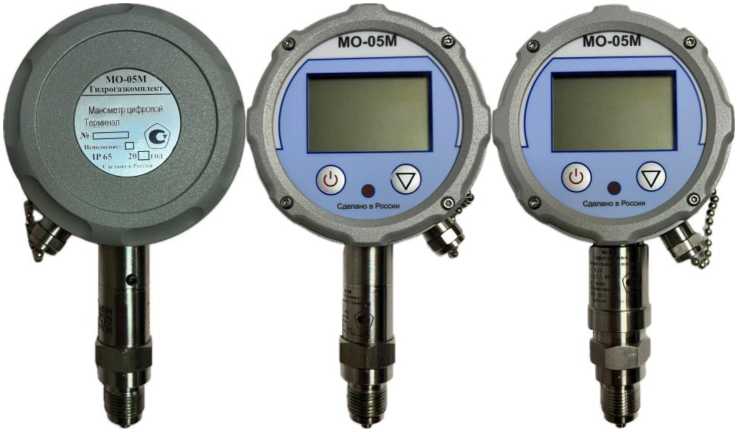

Рисунок 4 - Общий вид манометров исполнений 5, 5МС, 8, 8МС

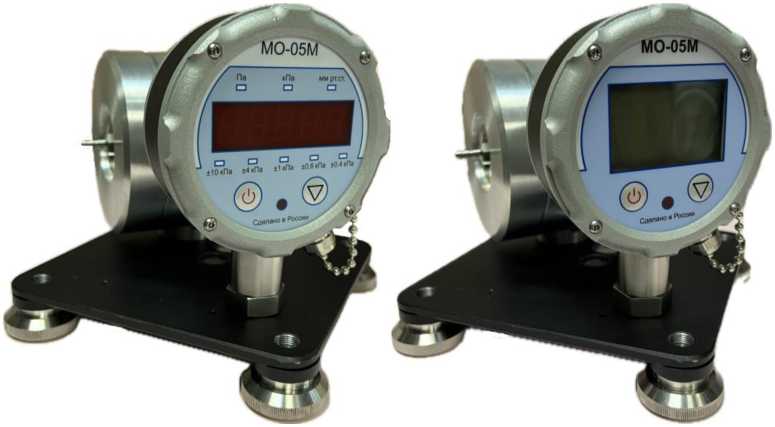

Рисунок 5 - Общий вид манометров исполнений 6, 7

Рисунок 6 - Общий вид манометров

исполнений 6МС, 7МС

идрогазкомплек

Манометр цифровой

Терминал

№

Рисунок 7 - Место нанесения знака утверждения типа

5МС, 8, 8МС

Место нанесения заводского номера

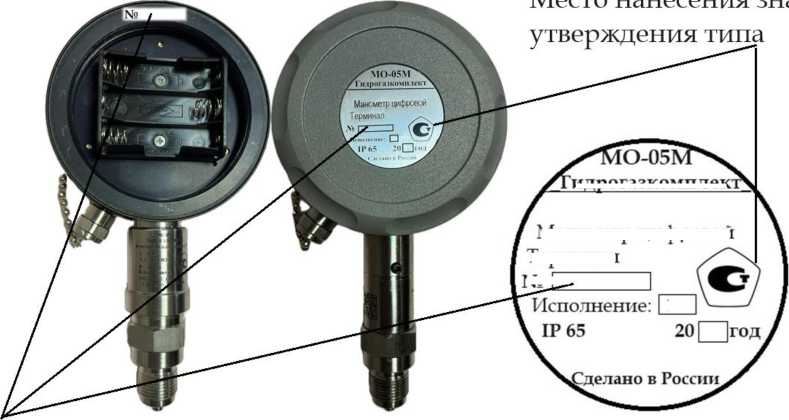

Рисунок 8 - Место нанесения знака утверждения типа и заводского номера для исполнений 2, 3, 4, 4МС, 6, 6МС, 7, 7МС.

утверждения типа

црогазкомплект (ифровой

змеритепьная головка

п

luuepeMiinl

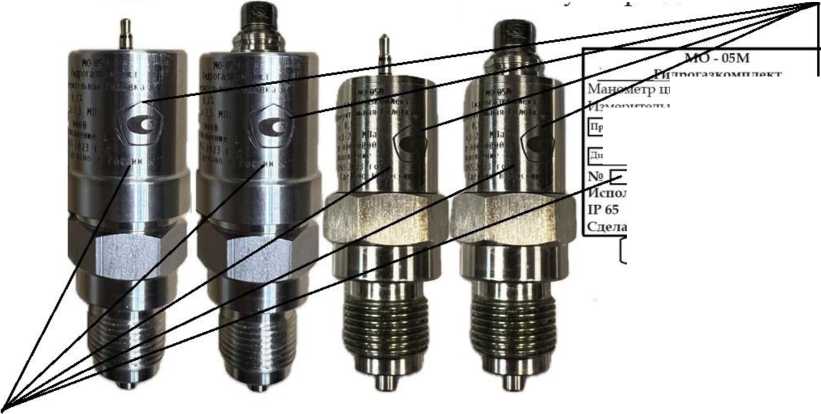

Рисунок 9 - Общий вид ИГ и место нанесения знака утверждения типа и заводского номера для исполнений 1, 5, 5МС, 8, 8МС

Пломбирование манометров цифровых МО-05М не предусмотрено.

Программное обеспечение (ПО) манометров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится внутри аппаратных средств в энергонезависимой памяти. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.

Внешнее программное обеспечение (ПО), предназначенное для манометра с компьютером, не оказывает влияния на метрологические манометров и служит для просмотра (печати) результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики манометров цифровых МО-05М исполнений 1, 2,

3, 4, 4МС, 5, 5МС, 6 и 6МС

Таблица 3 - Метрологические характеристики манометров цифровых МО-05М исполнений 7, 7МС, 8 и 8МС

Таблица 4 - Метрологические характеристики манометров цифровых МО-05М исполнений

4МС, 5МС, 6МС, 7МС и 8МС в режиме измерений условий окружающей среды

Таблица 5 - Основные технические

наносится на титульный лист паспорта типографским способом и на маркировочную табличку манометра.

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений приведены в Разделе 4 Паспорта ГКМТ 410200.020-01 ПС.

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1-1^10⁷ Па»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ТУ 4212-020-7900519-2019 Манометры цифровые МО-05М. Технические условия.

Общество с ограниченной ответственностью «Гидрогазкомплект» (ООО «ГГК»)

ИНН 7725551456

Адрес: 115230, г. Москва, Электролитный пр-д, д. 3

Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 9, эт. 1, помещ. 2, ком. 30-1, оф. 1

Телефон: +7 (495) 255-22-96, +7 (495) 781-88-63

E-mail: info@gidrogaz.ru

Web-сайт: www.gidrogaz.ru

Общество с ограниченной ответственностью «Гидрогазкомплект» (ООО «ГГК»)

ИНН 7725551456

Адрес: 115230, г. Москва, Электролитный пр-д, д. 3

Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 9, эт. 1, помещ. 2, ком. 30-1, оф. 1

Телефон: +7 (495) 255-22-96, +7 (495) 781-88-63

E-mail: info@gidrogaz.ru

Web-сайт: www.gidrogaz.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2024 г. № 1301

Регистрационный № 49360-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4)

Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4) предназначены для измерений объёма газа низкого давления в жилищно-коммунальном хозяйстве и быту (природный газ ГОСТ 5542-2014, газовая фаза сжиженного газа ГОСТ 20448-90, нефтяной газ, крекинг-газ).

Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в поступательное движение мембран.

Счетчик состоит из корпуса, измерительного и отсчётного устройства (сумматора). Общий вид счетчика представлен на рисунке 1.

Газонепроницаемый корпус изготавливается из листовой стали холодной штамповкой. В корпус помещено измерительное устройство. На корпусе установлен сумматор.

Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Мембраны изготавливаются из резино-полиэфирной ткани. Возвратно-поступательное движение мембран, через кривошипный механизм преобразуется во вращательное движение, которое через приводной вал передаётся на механический сумматор барабанного типа.

В зависимости от расхода газа счетчики имеют типоразмеры: G1,6; G2,5; G4.

Счетчики имеют исполнения присоединительных размеров штуцеров G1%-B; G1-B; G%-B; G^-В; М30 2.

Счетчики в зависимости от направления прохождения через них газа выпускаются левостороннего и правостороннего исполнения.

Счетчики имеют исполнение с гнездом на лицевой стороне отсчётного устройства для установки датчика импульсов. Для автоматического снятия показаний со счётчика с помощью датчика импульсов первичный барабан сумматора снабжен магнитом.

Датчик импульсов служит для дистанционного считывания информации при работе счетчика в централизованной автоматизированной системе учета расхода газа, является самостоятельным устройством и поставляется по дополнительному заказу. Общий вид счетчика с подключенным датчиком импульсов показан на рисунке 2.

Датчик импульсов представляет собой электронное устройство с магниторезистором для формирования счетных импульсов в момент прохождения магнитного поля магнита, закрепленного на первичном барабане сумматора. Количество выходных сигналов датчика импульсов пропорционально объёму газа, прошедшего через счётчик. После установки в счетчик, датчик импульсов пломбируется в месте подключения организацией по эксплуатации газового хозяйства. Место пломбирования датчика импульсов представлено на рисунке 7.

Маркировка счетчика осуществляется в соответствии с требованиями ГОСТ 2682886 в двух вариантах: нанесением на табличку методом печати (рисунок 3) или на корпус сумматора лазерным способом (рисунок 4).

Маркировка содержит следующие данные:

- знак утверждения типа средства измерений;

- наименование и товарный знак предприятия-изготовителя;

- наименование типа и типоразмер счетчика газа;

• - наибольшее избыточное рабочее давление Ртах, кПа;

• - максимальный расход Qmax, м³/ч;

• - минимальный расход Qmin, м³/ч;

• - циклический объем V, дм³;

• - порядковый номер счетчика по системе нумерации предприятия-изготовителя (заводской серийный номер);

• - год изготовления.

Заводской серийный номер состоит из 7 цифр, год изготовления состоит из 4 цифр.

На корпусе счетчика сверху между штуцерами стрелкой обозначено направление потока газа.

Ограничение доступа к сумматору осуществляется пломбой, закрывающей винт крепления сумматора, с нанесенными на пломбу сумматора методом давления оттисков заводского клейма в виде римской цифры номера квартала выпуска счетчика и знака поверки. Схема пломбирования от несанкционированного доступа: обозначение мест нанесения знака поверки и квартала выпуска приведено на рисунке 5, мест нанесения логотипа АО «Газде-вайс» - на рисунке 6.

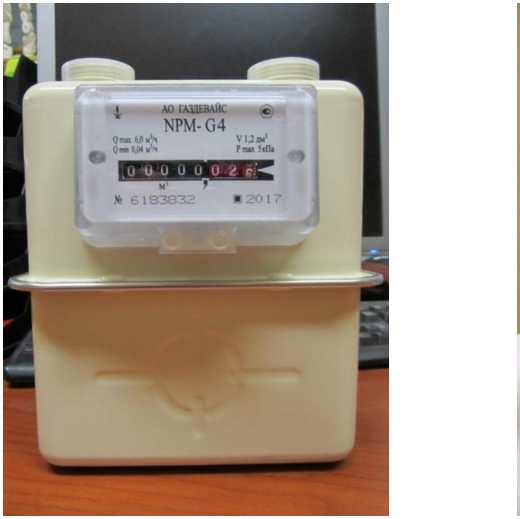

Рисунок 1 - Общий вид счетчика

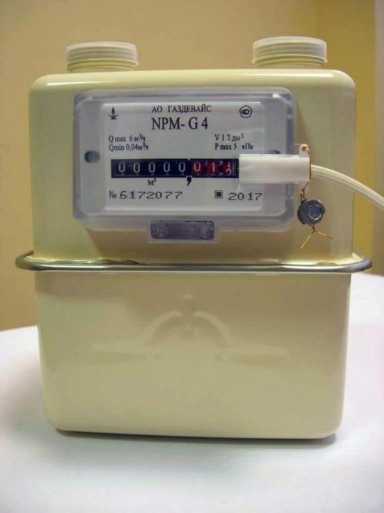

Рисунок 2 - Общий вид счетчика с датчиком импульсов

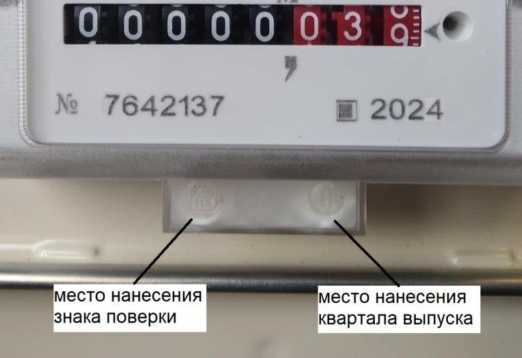

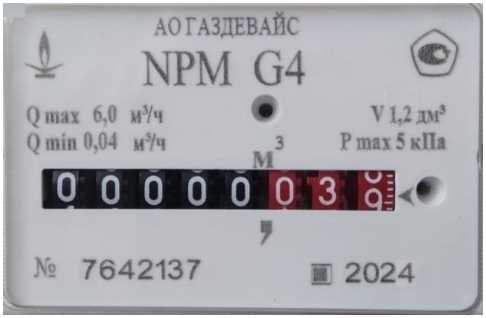

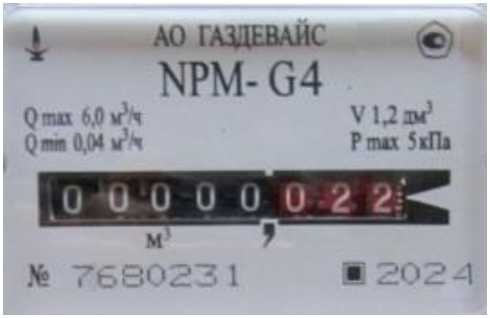

Рисунок 3. Маркировка нанесена на табличку

Рисунок 4. Маркировка нанесена на корпус

сумматора

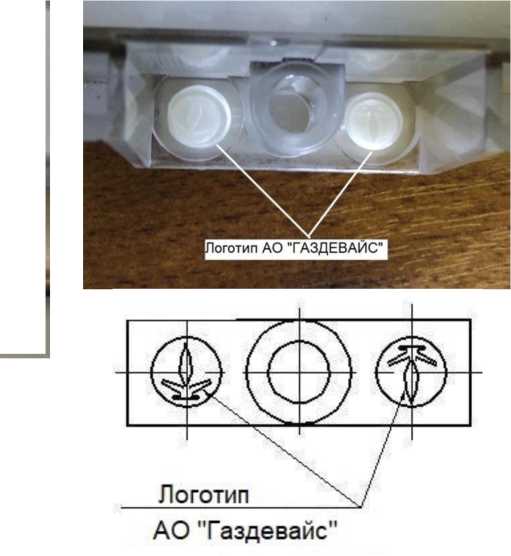

Рисунок 6. Пломбирование от несанкционированного доступа, обозначение мест нанесения логотипа АО "Газдевайс".

Обратная сторона пломбы

Рисунок 5. Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки и квартала выпуска счетчика.

Лицевая сторона пломбы

Рисунок 7 - Место пломбирования датчика импульсов

Таблица 1 -

и технические

наносится на заводскую маркировочную табличку счетчика методом печати или на корпус сумматора лазерным способом и на эксплуатационную документацию типографским способом.

Таблица 2 - Комплектность средства измерений

Сведения о методиках (методах) измерений изложена в п. 1.3 Руководства по эксплуатации ГЮНК.407260.004 РЭ.

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-004-45737844-01 Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4). Технические условия.

Акционерное общество «Газдевайс» (АО «Газдевайс»)

ИНН 5003024552

Адрес: 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, Восточная промзона, влд. 3, стр. 1

Телефон: (498) 657-81-42

E-mail: secretar@gazdevice.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: (495) 437-55-77, факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2024 г. № 1301

Регистрационный № 90643-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы комплексного измерения параметров автомобильных средств СКИП-Траффик ПДД

Системы комплексного измерения параметров автомобильных транспортных средств СКИП-Траффик ПДД (далее - Системы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) радиолокационным методом и/или методом по видеокадрам в зоне контроля и на контролируемом участке дороги, угла между осью измерительного модуля и направлением на ТС, расстояния до ТС, определения текущих значений времени, синхронизированных с национальной шкалой координированного времени UTC(SU), определение координат местоположения Системы в плане.

Системы состоят из одного или более измерительного модуля (далее - ИМ) и могут содержать один или более радарный модуль (далее - РМ), один или более дополнительный видео модуль (далее - ВМ).

ИМ изготовлен в едином пыле- влагозащищенном корпусе и содержит в себе видео модуль, навигационный модуль, модуль подсветки и может содержать вычислительный сервер (далее - ВС).

РМ изготовлен в пыле- влагозащищенном корпусе, содержит в себе радарный блок, может устанавливаться на ИМ или отдельно от него.

ВМ представляет из себя распознающую камеру в пыле- влагозащищенном корпусе.

ВС представляет собой промышленный компьютер с установленным программным обеспечением «СКИП-ТРАФФИК», может входить в состав ИМ, входить в состав серверного оборудования сторонних производителей, или представлять из себя внешний модуль, выполненный в пыле- влагозащищенном корпусе. ВС собирает и обрабатывает данные со всех модулей Системы. При наличии в составе Системы нескольких ВС, назначается один главный сервер.

В состав Систем могут входить различные комбинации составных частей, при этом обязательно наличие, как минимум, одного ИМ и одного ВС.

Возможна работа Системы при измерениях скорости движения ТС в зоне контроля и на контролируемом участке дороги комбинированным методом - одновременно радиолокационным методом и методом по видеокадрам.

Измерение скорости ТС в зоне контроля и на контролируемом участке дороги радиолокационным или комбинированным методом производится при наличии в составе Системы одного или более РМ.

Измерение скорости ТС на контролируемом участке дороги может быть реализовано при наличии в Системе нескольких ИМ.

Возможно использование Систем в стационарном, передвижном или мобильном варианте размещения.

В стационарном варианте размещения - модули системы размещаются на опорах, стойках и других элементах обустройства автомобильных дорог, в передвижном варианте размещения - модули Системы размещаются на штативах, треногах, вышках на базе ТС, в мобильном варианте размещения - модули Системы размещаются на борту ТС. При наличии в составе внешнего модуля ВС, Системы могут использоваться только в стационарном варианте размещения.

Принцип действия Систем при измерении скорости движения ТС по видеокадрам в зоне контроля основан на автоматическом измерении расстояния, пройденного ТС в зоне контроля от точки первой фиксации до точки последней фиксации, и интервала времени, за которое это расстояние было пройдено, без необходимости предварительной градуировки плоскости проезжей части как при стационарном, так и при передвижном или мобильном варианте размещения.

Принцип действия Систем при измерении скорости движения ТС радиолокационным методом в зоне контроля основан на измерении разности частоты высокочастотных сигналов при отражении от ТС (эффект Доплера), без необходимости предварительной градуировки плоскости проезжей части как при стационарном, так и при передвижном или мобильном варианте размещения.

Принцип действия Систем при измерении скорости движения ТС на контролируемом участке дороги основан на измерении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измерения интервала времени между моментами фиксации ТС в зоне контроля на въезде и зоне контроля на выезде с контролируемого участка.

Принцип действия Систем при измерении угла между осью ИМ и направлением на ТС основан на анализе видеоизображения объектов априорно известной формы (ГРЗ ТС). Анализ видеоизображения позволяет определить расположение ТС в контролируемой зоне по полосам движения.

Принцип действия Систем при измерении расстояния до ТС основан на измерении относительных фазовых сдвигов, отраженных от контролируемого ТС.

Принцип действия Систем при измерении текущих значений времени и координат местоположения основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав Системы, автоматической синхронизации шкалы времени Системы с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые Системой.

К данному типу Систем относятся четыре модификации СКИП-Траффик ПДД 1.1, СКИП-Траффик ПДД 1.2, СКИП-Траффик ПДД 2.1 и СКИП-Траффик ПДД 2.2.

Модификации различаются пределами абсолютной погрешности определения текущего значения времени, синхронизированного с национальной шкалой координированного времени UTC(SU) (первый числовой символ в обозначении модификации) и напряжением питания Системы от сети постоянного тока (второй числовой символ в обозначении модификации).

Нанесение знака поверки на Систему не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским или ударным способом на маркировочную табличку, устанавливаемую на боковую стенку корпуса ИМ, в буквенно-цифровой форме.

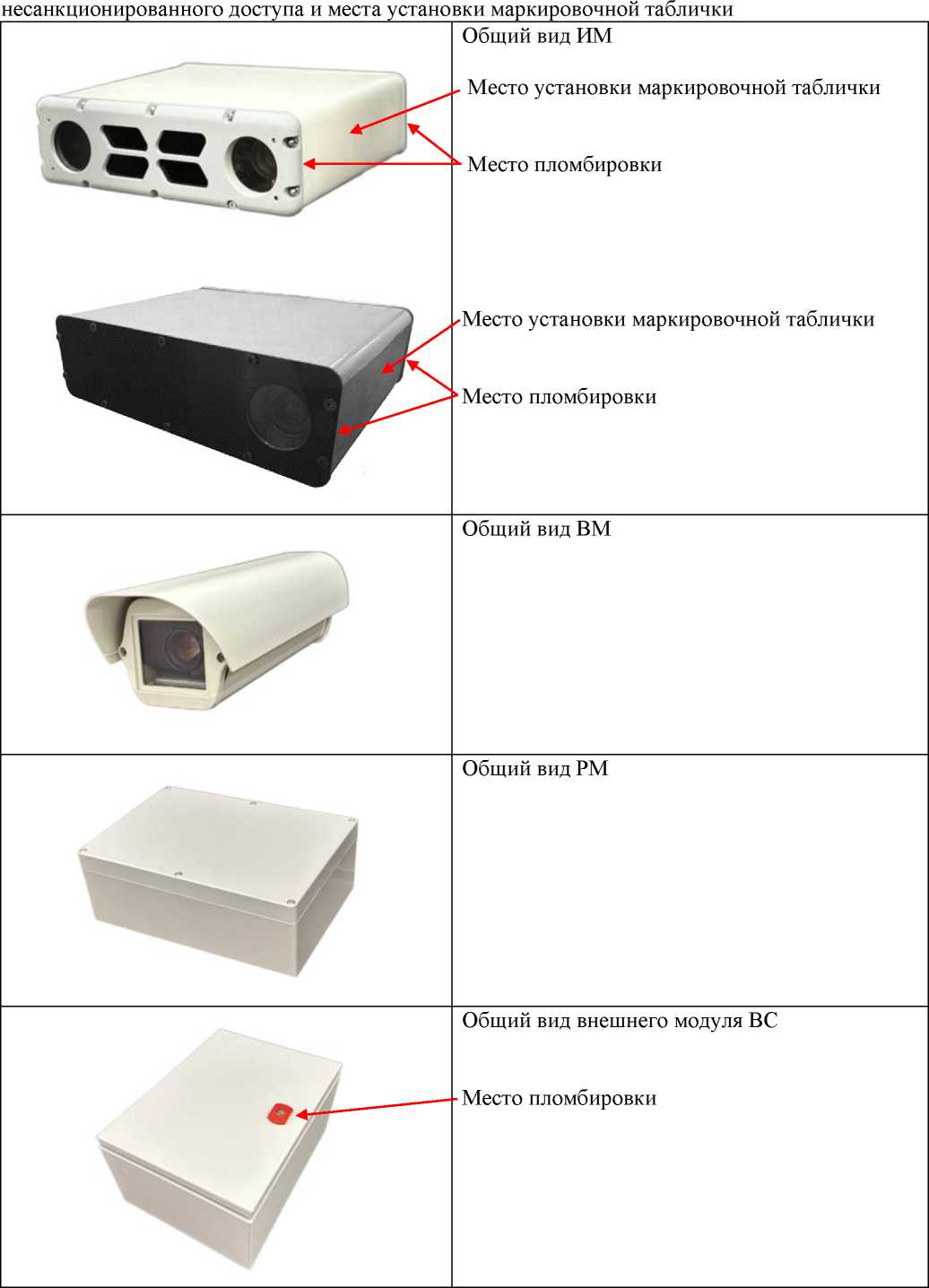

Общий вид модулей Системы с указанием мест пломбировки от несанкционированного доступа и места установки маркировочной таблички представлены в Таблице 1.

Таблица 1

Общий вид модулей Системы с указанием мест

пломбировки от

Системы работают в автоматическом режиме без участия человека. Функционально Системы применяются для распознавания ГРЗ ТС, статистического анализа транспортного потока, определения показателей транспортного потока и фиксации нарушений правил дорожного движения (далее - ПДД) и нарушений в сфере благоустройства, связанные с размещением ТС. Фиксируемые типы нарушений соответствуют КоАП РФ, ГОСТ Р 57144-2016 и включают в себя, но не ограничиваясь:

• - превышения установленной скорости движения ТС;

• - остановки на железнодорожном переезде;

• - стоянки на железнодорожном переезде;

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку ТС;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - движение ТС по полосе для маршрутных ТС в нарушение ПДД;

• - остановки ТС на полосе для маршрутных ТС в нарушение ПДД;

• - нарушение правил остановки или стоянки ТС;

• - остановки или стоянки на местах, отведенных для ТС инвалидов;

• - остановки или стоянки ТС на пешеходном переходе и ближе 5 м перед ним;

• - нарушение правил остановки или стоянки ТС на тротуаре;

• - остановки или стоянки ТС в местах остановки маршрутных ТС или стоянки легковых такси либо ближе 15 м от мест остановки маршрутных ТС или стоянки легковых такси;

• - остановки или стоянки ТС на трамвайных путях либо остановки ТС далее первого ряда от края проезжей части;

• - остановки на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

• - нарушение правил остановки или стоянки ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

• - нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

• - нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

• - нарушение правил маневрирования;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления;

• - проезд под запрещающий знак;

• - движение во встречном направлении по дороге с односторонним движением;

• - движение задним ходом по автомагистрали;

• - движение по велосипедным или пешеходным дорожкам либо тротуарам;

• - движение по обочинам;

• - движение по разметке или разделительной полосе (в том числе мототехники);

• - нарушение установки ГРЗ;

• - нарушение правил применения мотошлемов;

• - нарушения правил пользования внешними световыми приборами;

• - нарушения требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора;

• - выезд на встречную полосу дороги на железнодорожном переезде;

• - разворот или въезд ТС в технологические разрывы разделительной полосы на автомагистрали;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

• - выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;

• - невыполнение требования ПДД перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;

• - разворот или движение задним ходом в местах, где такие маневры запрещены;

• - поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение без остановки под знак «Движение без остановки запрещено»;

• - нарушение правил применения ремней безопасности;

• - нарушение правил пользования телефоном водителем ТС во время движения ТС;

• - несоблюдение дистанции между ТС в нарушение правил расположения ТС на проезжей части;

• - невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка и прочие нарушения ПДД, а также для фиксации показателей транспортного потока.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики и информации из внешних и внутренних баз данных.

Программное обеспечение «СКИП-ТРАФФИК» (далее - ПО) Систем содержит метрологически значимую часть «СКИП-ТРАФФИК MS», которая обеспечивает измерения и выполняет весь спектр взаимодействий с внешними и внутренними базами данных и взаимодействие с внешними информационными системами, а также устройствами, реализуя вычислительный потенциал для управления данными.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в Таблице 2.

Таблица 2 - Идентификационные данные ПО

Таблица 3 -

Таблица 4 - Основные технические характеристики

таблицы 4

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, установленную на ИМ.

Таблица 5 - Комплектность

приведены в разделе 1 «Описание и работа» документа «Системы комплексного измерения параметров автомобильных транспортных средств СКИП-Траффик ПДД. Руководство по эксплуатации. РЭ 26.51.66-001-39562336-2023».

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 28 декабря 2023 г. № 2821 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

ТУ 26.51.66-001-39562336-2023 Системы комплексного измерения параметров автомобильных транспортных средств СКИП-Траффик ПДД. Технические условия.

Общество с ограниченной ответственностью «Новые интеграционные решения» (ООО «Новые интеграционные решения»)

ИНН 9731041175

Юридический адрес: 123060, г. Москва, вн.тер.г. муниципальный округ Щукино, ул. Маршала Рыбалко, д. 2, к. 9, помещ. 918Н/9

Телефон: +7 (968) 5627693

E-mail: info@nisolutions.ru

Web-сайт: https://nisolutions.ru

Общество с ограниченной ответственностью «Новые интеграционные решения» (ООО «Новые интеграционные решения»)

ИНН 9731041175

Адрес: 123060, г. Москва, вн.тер.г. муниципальный округ Щукино, ул. Маршала Рыбалко, д. 2, к. 9, помещ. 918Н/9

Телефон: +7 (968) 5627693

E-mail: info@nisolutions.ru

Web-сайт: https://nisolutions.ru

Общество с ограниченной ответственностью «ДИНАМИЧЕСКИЙ ВЕСОВОЙ КОНТРОЛЬ» (ООО «ДВК»)

ИНН 5031127704

Юридический адрес: 142400, Московская обл., г. Ногинск, ул. 3-го Интернационала, д. 46А, помещ. №2

Адрес места деятельности: 142400, Московская обл., г. Ногинск, ул. 3-го Интернационала, д. 46А, помещ. №2

Телефон: +7 (916) 533-30-18

E-mail: dwk@siwim.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2024 г. № 1301

Регистрационный № 85726-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры лазерные портативные ЛИС-02

Спектрометры лазерные портативные ЛИС-02 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.

Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.

Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, детектора и системы управления и обработки данных.

Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.

Каждый экземпляр спектрометров имеет серийный номер, расположенный панели средства измерений. Серийный номер имеет цифровой формат и типографским или иным пригодным способом.

Нанесение знака поверки на спектрометр не предусмотрено.

Общий вид спектрометров представлен на рисунке 1. Места нанесения номера на спектрометры представлены на рисунке 2.

Рисунок 1 - Общий вид спектрометра

Рисунок 2 - Места нанесения серийного номера на спектрометр

Места нанесения серийного номера

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 -

данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации, раздел 4, подраздел 4.2 «Измерение образца».

ТУ 26.51.53-002-35462978-2021 Спектрометры лазерные портативные ЛИС-02. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие Структурная диагностика» (ООО «НПП «Структурная диагностика»)

ИНН 6670477270

Адрес: 620092, г. Екатеринбург, ул. Конструкторов, д. 5, оф. 303

Общество с ограниченной ответственностью «Научно-производственное предприятие

Структурная диагностика» (ООО «НПП «Структурная диагностика»)

ИНН 6670477270

Адрес: 620092, г. Екатеринбург, ул. Конструкторов, д. 5, оф. 303

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2024 г. № 1301

Регистрационный № 71842-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ЭнИ-100 (СУЭР-100)

Датчики давления ЭнИ-100 (СУЭР-100) (далее - датчики), предназначены для измерений и непрерывного преобразования избыточного давления, абсолютного давления, разрежения, избыточного давления-разрежения, разности давлений, гидростатического давления в выходной сигнал постоянного тока и/или в сигнал для передачи по протоколу HART. Датчики могут использоваться для расчета других величин, функционально связанных с измеряемым давлением: уровня, плотности жидкости, расхода жидкости.

Принцип действия датчиков давления ЭнИ-100 (СУЭР-100) основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.

Конструктивно датчики давления ЭнИ-100 (СУЭР-100) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола. Датчики могут иметь взрывобезопасные исполнения.

Корпус ЭП датчика по запросу потребителя может быть покрашен в любой цвет, отличающийся от основных цветов лакокрасочного покрытия, либо быть без лакокрасочного покрытия.

Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.

Датчики давления ЭнИ-100 (СУЭР-100) являются многопредельными с возможностью изменения пределов измерения с помощью кнопок блока индикации и по HA^T-каналу.

По виду измеряемого давления датчики подразделяются на следующие исполнения: -датчики абсолютного давления              ЭнИ-100-ДА (СУЭР-100-ДА),

-датчики избыточного давления              ЭнИ-100-ДИ (СУЭР-100-ДИ),

-датчики разрежения                        ЭнИ-100-ДВ (СУЭР-100-ДВ),

-датчики избыточного давления - разрежения ЭнИ-100-ДИВ (СУЭР-100-ДИВ), -датчики разности давлений                  ЭнИ-100-ДД (СУЭР-100-ДД),

-датчики гидростатического давления          ЭнИ-100-ДГ (СУЭР-100-ДГ).

Перечисленные датчики также отличаются диапазонами измерений и диапазонами рабочих температур.

В датчиках реализована функция коррекции нулевого сигнала. Датчики являются многопредельными с возможностью перестройки пределов измерений пользователем.

В зависимости от технических и метрологических характеристик, датчики могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения датчика в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте.

Общий вид датчиков представлен на рисунках 1 - 12.

Заводской номер наносится на табличку в виде буквенно-цифрового обозначения, прикрепленную к корпусу датчика. Место крепления таблички с заводским номером указано на рисунке 1-2.

Пломбирование датчиков давления ЭнИ-100 (СУЭР-100) не предусмотрено.

Рисунок 1 - Общий вид штуцерных датчиков давления ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ,

ЭнИ-100-ДИВ, в т.ч. взрывозащищенных

Место нанесения заводского номера

Рисунок 2 - Общий вид фланцевых датчиков давления ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, ЭнИ-100-ДД, в т.ч. взрывозащищенных

Рисунок 3 - Общий вид датчиков давления

ЭнИ-100-ДГ, в т.ч. взрывозащищенных

Рисунок 5 - Общий вид штуцерных датчиков давления СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, в т.ч. взрывозащищенных

Рисунок 4 - Общий вид датчиков давления

СУЭР-100-ДГ, в т.ч. взрывозащищенных

Рисунок 6 - Общий вид фланцевых датчиков давления СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, СУЭР-100-ДД, в т.ч. взрывозащищенных

Рисунок 7 - Общий вид штуцерных датчиков давления (вариант корпуса ЭП)

ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, в т.ч. взрывозащищенных

Рисунок 8 - Общий вид фланцевых датчиков давления (вариант корпуса ЭП) ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, ЭнИ-100-ДД,

в т.ч. взрывозащищенных

Рисунок 9 - Общий вид штуцерных датчиков давления (вариант корпуса ЭП) СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, в т.ч. взрывозащищенных

Рисунок 10 - Общий вид фланцевых датчиков давления (вариант корпуса ЭП) СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, СУЭР-100-ДД, в т.ч.

взрывозащищенных

Рисунок 11 - Общий вид датчиков давления (вариант корпуса ЭП) ЭнИ-100-ДГ, в т.ч. взрывозащищенных

Рисунок 12 - Общий вид датчиков давления (вариант корпуса ЭП) СУЭР-100-ДГ, в т.ч. взрывозащищенных

Внутреннее программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю.

Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 -

ПО

данные

Основные метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Диапазоны измерений, минимальный шаг изменения диапазона измерений, выходные сигналы, пределы допускаемой основной приведенной погрешности датчиков

Примечания:

Рв max - максимальный верхний предел измерений датчика; Рн min - минимальный нижний предел измерений датчика;

Рв, Рн - настроенные верхний и нижний пределы измерений.

Таблица 4 - Пределы допускаемой дополнительной приведенной погрешности от воздействия изменения статического (избыточного) давления

Таблица 5 - Основные технические характеристики

наносится на титульный лист типографским способом. На корпус датчиков знак утверждения типа наносится способом, который обеспечивает долговечность маркировки.

Комплексность датчиков приведена в таблице 6.

Таблица 6 - Комплектность

Сведения о методах измерений приведены в эксплуатационном документе.

и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10^-1 - 1^10⁷»;

ТУ 4212-010-59541470-2012 «Датчики давления ЭнИ-100 (СУЭР-100). Технические условия».

Общество с ограниченной ответственностью «Инженерно-техническая компания ББМВ» (ООО «ИТеК ББМВ»)

ИНН 7448038112

Адрес: 454112, г. Челябинск, пр-кт Победы, д.290, к. А, оф. 128 Телефон: +7 (351) 749-93-61

www.eni-bbmv.ru

E-mail: info@en-i.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
