Номер по Госреестру СИ: 85087-22
85087-22 Анализаторы цепей векторные
(ZNLE)
Назначение средства измерений:
Анализаторы цепей векторные ZNLE предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров).
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Общие сведения
Дата публикации - 06.04.2022
Срок свидетельства - 01.04.2027
Номер записи - 187097
ID в реестре СИ - 1398527
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZNLE4, ZNLE18, ZNLE14, ZNLE, Мод. ZNLE18, ZNLE,
Производитель
Изготовитель - Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№810 от 2022.04.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы цепей векторные (ZNLE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72483-18 |
Эквиваленты сети, ESH3-Z6 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
75128-19 31.05.2024 |
Источники питания постоянного тока линейные, NGL201, NGL202 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57972-20 24.03.2025 |
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
78696-20 14.07.2025 |
Генераторы сигналов векторные, SMW200A Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
85087-22 01.04.2027 |
Анализаторы цепей векторные, ZNLE Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85088-22 01.04.2027 |
Мультиметры цифровые, HMC Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
92265-24 |
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, SMBV100B Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Анализаторы цепей векторные (ZNLE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы цепей векторные (ZNLE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «FW ZNLE» предназначено для управления режимами работы анализаторов цепей векторных ZNLE, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW ZNLE» предназначено только для работы с анализаторами цепей векторными ZNLE и не может быть использовано отдельно от измерительновычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных ZNLE за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW ZNLE |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.41 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов цепей векторных ZNLE в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным ZNLEПриказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта от 30.12.2019 №3383 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Изготовитель
“Rohde & Schwarz zavod Vimperk, s.r.o.”, ЧехияАдрес: Spidrova 49, 38501 Vimperk, Czechia
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия анализаторов цепей векторных ZNLE основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающих; прошедших через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам, с помощью гетеродинных приемников и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью мостовой схемы. Падающий сигнал и сигналы гетеродинов приемников формируются встроенными в анализаторы цепей синтезаторами.
В анализаторах цепей векторных ZNLE реализованы однопортовая и двухпортовая калибровки по внешним калибровочным мерам. Метрологические характеристики нормируются при использовании набора мер ZV-Z270, опционально входящего в комплектность прибора.
Конструктивно анализаторы цепей векторные ZNLE выполнены в виде настольного лабораторного прибора и работают под управлением встроенного персонального компьютера с операционной системой Windows.
Результаты измерений выводятся на экран дисплея приборов в графическом виде и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZNLE обеспечивают подключение по интерфейсам LAN и GPIB (опция).
К данному типу анализаторов цепей векторных ZNLE относятся следующие модификации: ZNLE3, ZNLE4, ZNLE6, ZNLE14, ZNLE18. Модификации отличаются диапазоном частот и могут быть оснащены следующими опциями:
В100 - опция расширения низкого диапазона частот;
B10 - опция интерфейса GPIB;
ZV-Z270 - набор калибровочных мер.
Знак поверки может наноситься на верхнюю панель анализаторов цепей векторных
ZNLE.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.
Информация о модификации СИ наносится методом наклейки на переднюю панель.
Для предотвращения несанкционированного доступа анализаторы цепей векторные ZNLE имеют защитную наклейку завода-изготовителя, закрывающую стык передней или задней панели прибора и корпуса прибора.
Общий вид анализаторов цепей векторных ZNLE, обозначение мест для нанесения знака утверждения типа средства измерений и модификации средства измерений, представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.

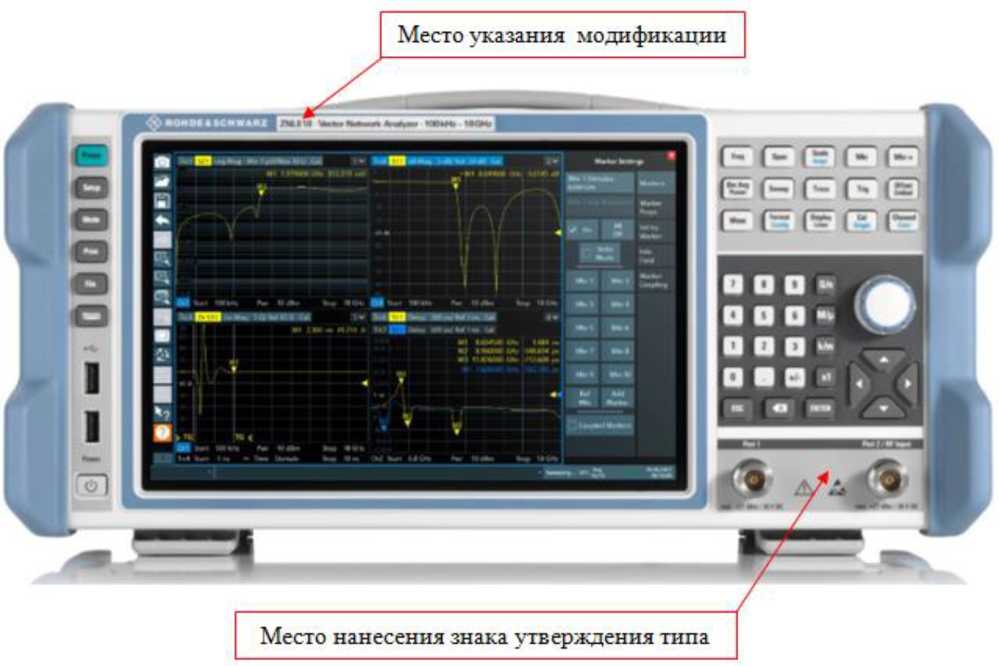

Рисунок 1 - Общий вид средства измерений

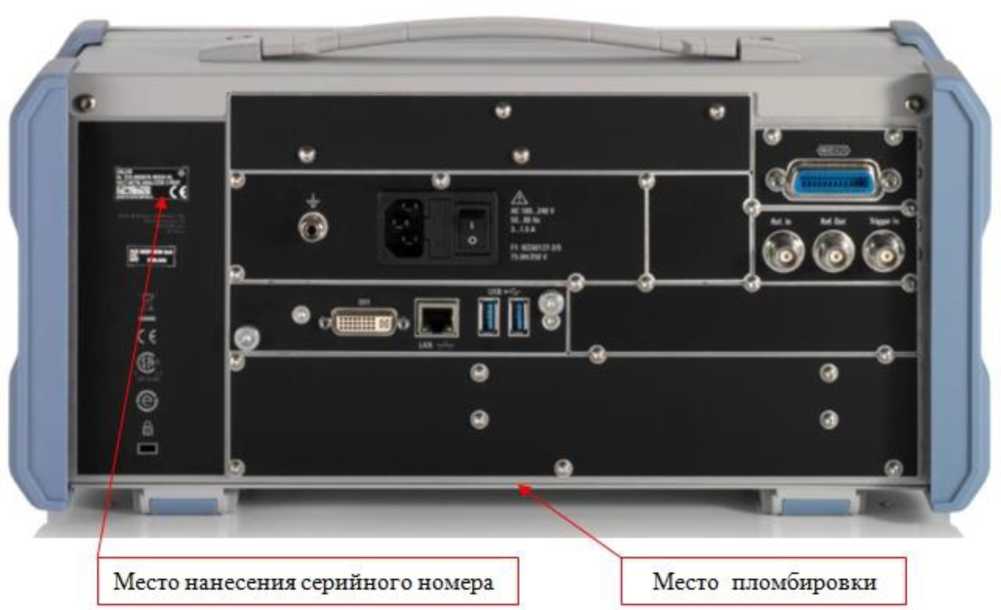

Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ
|
Таблица 6 - | ||
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный ZNLE |
Модификация ZNLE3, или ZNLE4, или ZNLE6, или ZNLE14, или ZNLE18 |
1 шт. |
|
Опция интерфейса GPIB |
B10 |
по отдельному заказу |
|
Опция расширения низкого диапазона частот |
В100 |
по отдельному заказу |
|
Набор калибровочных мер |
ZV-Z270 |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 -Метрологические характеристики. Параметры анализатора цепей
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон частот, Гц |
модификация ZNLE3 |
от 1 •Ю6 до 3М09 |
|
модификация ZNLE4 |
от 1 •Ю6 до 4,5М09 | |
|
модификация ZNLE6 |
от 1 • 106 до 6' 109 | |
|
модификация ZNLE14 |
от 1 •Ю6 до 1,4М010 | |
|
модификация ZNLE18 |
от 1 •Ю6 до 1,8М010 | |
|
Диапазон частот с опцией B100, Гц |
модификация ZNLE3 |
от Г105 до 3 •109 |
|
модификация ZNLE4 |
от 1 • 105 до 4,5 •Ю9 | |
|
модификация ZNLE6 |
от 1 • 105 до 6' 109 | |
|
модификация ZNLE14 |
от 1 • 105 до 1,4-1010 | |
|
модификация ZNLE18 |
от 1 • 105 до 1,8' 1010 | |
|
Номинальное значение частоты опорного генератора, Гц |
1 •ю7 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±2'10-6 | |
|
Диапазон полос пропускания, Гц |
от 1 до 0,5'106 | |
|
Разрешение установки частоты синтезатора, Гц |
1 | |
|
Динамический диапазон в полосе пропускания 10 Гц для модификаций ZNLE3, ZNLE4, ZNLE6, в диапазоне частот, дБ, не менее |
от 100 кГц до 50 МГц включ. |
100 |
|
св. 50 МГц до 6 ГГц |
110 | |
|
Динамический диапазон в полосе пропускания 10 Гц для модификаций ZNLE14, ZNLE18, в диапазоне частот, дБ, не менее |
от 100 кГц до 50 МГц включ. |
100 |
|
св. 50 МГц до 16 ГГц включ. |
105 | |
|
св. 16 до 18 ГГц |
100 | |
|
Диапазон установки уровня выходной мощности относительно 1 мВт, дБ |
от -10 до 0 | |
|
Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ относительно 1 мВт, дБ |
±2 | |
|
Пределы допускаемой относительной погрешности измерений уровня мощности минус 10 дБ относительно 1 мВт, дБ |
±2 | |
|
Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБ относительно 1 мВт, не более |
от 100 кГц до 50 МГц включ. |
-110 |
|
св. 50 МГц до 6 ГГц включ. |
-120 | |
|
св. 6 до 16 ГГц включ. |
-118 | |
|
св. 16 до 18 ГГц |
-115 | |
Продолжение таблицы 2
|
1 |
2 | ||
|
Среднеквадратическое значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ относительно 1 мВт, коэффициента отражения 0 дБ, в полосе пропускания 10 кГц, в диапазоне частот, дБ/градус, не более |
модуль |
Фаза | |
|
от 100 кГц до 10 МГц включ. |
0,005 |
0,1 | |
|
св. 10 МГц до 10 ГГц включ. |
0,005 |
0,05 | |
|
св. 10 до 18 ГГц |
0,005 |
0,05 | |
|
Модуль коэффициента отражения измерительных портов нескорректированный для модификаций ZNLE3, ZNLE4, ZNLE6, в диапазоне частот, дБ, не более |
от 100 кГц до 3 ГГц включ. |
-14 | |
|
св. 3 до 6 ГГц |
-12 | ||
|
Модуль коэффициента отражения измерительных портов нескорректированный для модификаций ZNLE14, ZNLE18, в диапазоне частот, дБ, не более |
от 100 кГц до 1 ГГ ц включ. |
-17 | |
|
св. 1 до 3 ГГ ц включ. |
-13 | ||
|
св. 3 до 10 ГГц включ. |
-10 | ||
|
св. 10 до 18 ГГц |
-7 | ||
Таблица 3 - Метрологические характеристики. Доверительный интервал погрешности измерений коэффициента отражения (P=0,95) после калибровки с помощью опции ZV-Z270 при изменении температуры окружающей среды не более, чем на ±1 °C, в полосе ПЧ 10 Гц, уровне мощности 0 дБ (1 мВт) _________________________________________________
|
Диапазон частот |
Коэффициент отражения |
Погрешность по модулю, дБ |
Погрешность по фазе, градус |
|
от 100 кГц до 8 ГГц включ. |
0 дБ |
±0,016 |
±0,9 |
|
3 дБ |
±0,011 |
±0,9 | |
|
6 дБ |
±0,009 |
±1,0 | |
|
15 дБ |
±0,006 |
±1,9 | |
|
25 дБ |
±0,006 |
±6,9 | |
|
35 дБ |
±0,006 |
±34,3 | |
|
св. 8 до 18 ГГц |
0 дБ |
±0,021 |
±1,3 |
|
3 дБ |
±0,015 |
±1,3 | |
|
6 дБ |
±0,012 |
±1,4 | |
|
15 дБ |
±0,009 |
±2,5 | |
|
25 дБ |
±0,008 |
±9,0 | |
|
35 дБ |
±0,008 |
±45,0 |
Таблица 4 - Метрологические характеристики. Доверительный интервал погрешности измерений коэффициента передачи (P=0,95) после калибровки с помощью опции ZV-Z270 при изменении температуры окружающей среды не более, чем на ±1 °C, в полосе ПЧ 10 Гц, уровне мощности 0 дБ (1 мВт)
|
Диапазон частот |
Диапазон коэффициентов передачи |
Погрешность по модулю, дБ |
Погрешность по фазе, градус |
|
От 100 кГц до 6 ГГц включ. |
от 0 до 20 дБ |
±0,08 |
±0,5 |
|
св. 20 до 30 дБ |
±0,08 |
±0,5 | |
|
св. 30 до 40 дБ |
±0,08 |
±0,5 | |
|
св. 40 до 50 дБ |
±0,09 |
±0,6 | |
|
св. 50 до 60 дБ |
±0,19 |
±1,2 | |
|
От 6 до 18 ГГц |
от 0 до 20 дБ |
±0,08 |
±0,7 |
|
св. 20 до 30 дБ |
±0,08 |
±0,7 | |
|
св. 30 до 40 дБ |
±0,09 |
±0,7 | |
|
св. 40 до 50 дБ |
±0,12 |
±0,9 | |
|
св. 50 до 60 дБ |
±0,31 |
±2,1 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных портов |
2 |
|
Тип разъема |
Тип N, «розетка» |
|
Параметры - напряжение переменного тока, В электрического питания: - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
170 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
408x186x235 |
|
Масса (без опций и аксессуаров), кг, не более |
7 |
|
Рабочие условия эксплуатации:
|
от +18 до +28 85 |
|
Условия хранения и транспортирования:
|
от -20 до +70 95 |
|
Время прогрева, мин |
30 |
