Номер по Госреестру СИ: 75128-19
75128-19 Источники питания постоянного тока линейные
(NGL201, NGL202)
Назначение средства измерений:
Источники питания постоянного тока линейные NGL201, NGL202 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Внешний вид.
Источники питания постоянного тока линейные

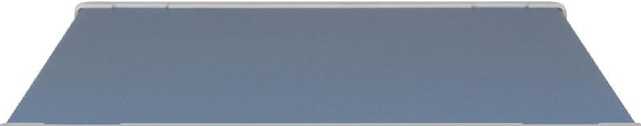

Рисунок № 1
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 2
Внешний вид.
Источники питания постоянного тока линейные

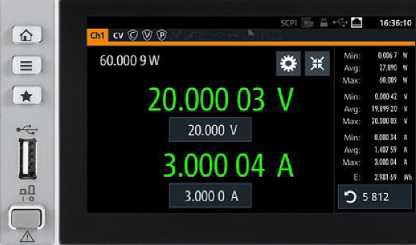

Рисунок № 3
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 4
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 5
Программное обеспечение
источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW NGL |
Номер версии (идентификационный номер ПО) |
01.107 и выше |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока линейным NGL201, NGL202
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ПР-02-2019МП «ГСИ. Источники питания постоянного тока линейные NGL201, NGL202. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.
Основные средства поверки:
-
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном
фонде (регистрационный номер) 25787-08, 2 разряд по
ГОСТ 8.648- 2015);
-
- нагрузка электронная АКИП-1303 (регистрационный номер 38205-08);
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по
ГОСТ 8.022-91);
-
- источник питания APS-77100 (регистрационный номер 63133-16);
-
- источник питания постоянного тока АКИП-1141 (регистрационный номер 62887-15);
-
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o.», ЧехияАдрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС» (ООО «РОДЕ и ШВАРЦ РУС»)ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также с помощью сенсорного дисплея. Источники могут работать как в режиме генерации тока, так и потребления тока (режим электронной нагрузки).
Источники выполнены в виде моноблока со съемным сетевым шнуром питания.
Источники оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.
На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический сенсорный дисплей, функциональные клавиши, поворотный регулятор, USB разъем, разъемы выходных каналов: один канал с компенсацией для модели NGL201 и два канала для модели NGL202.
На задней панели источников расположены разъем питания от сети переменного тока, разъем канала 1, разъем канала 2 -для модели NGL202, разъемы интерфейсов дистанционного управления: USB, LAN, цифровой разъем ввода/вывода - в стандартной комплектации, GPIB -опциональный.
Модели NGL201 и NGL202 различаются числом выходных каналов.
Общий вид источников и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.
Power Supply

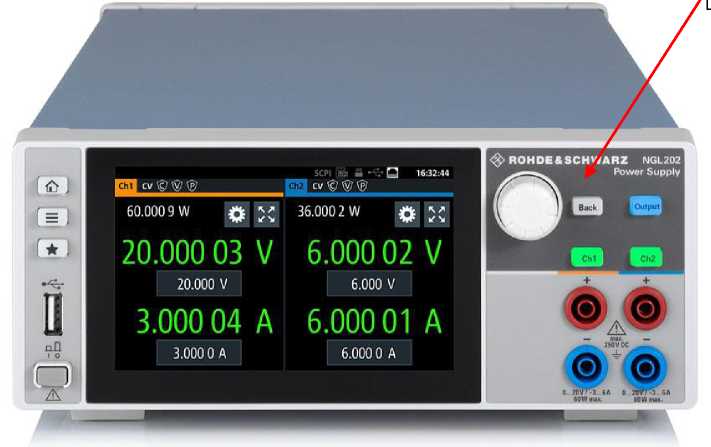

Рисунок 1 - Общий вид источников, место нанесения знака утверждения типа (А)
Б

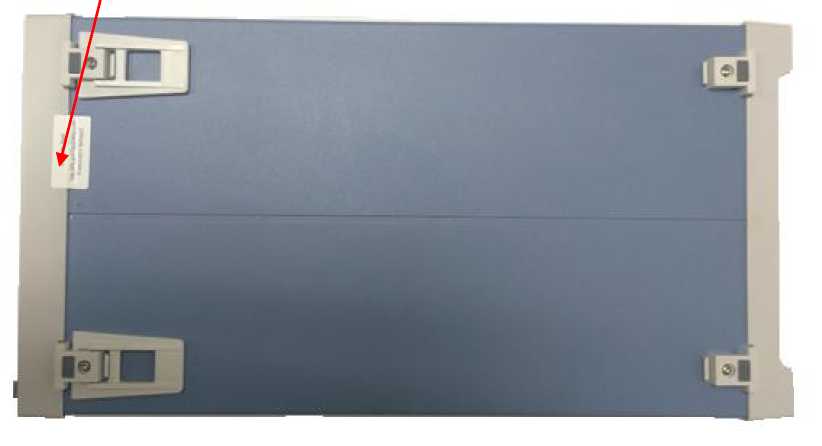

Рисунок 2 - Схема пломбирования источников (Б)
Таблица 2 - источников
Наименование характеристики |
Значение | |
NGL201 |
NGL202 | |
1 |
2 |
3 |
Число каналов с регулируемыми параметрами |
1 |
2 |
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 20 |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока, В |
±(0,0002^вых+0,003) | |
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока, В |
±(0,0002^вых+0,002) | |
Нестабильность выходного напряжения при изменении силы тока на | ||
нагрузке от 10 до 90 %, В |
±(0,000Ьивых+0,0005) | |
Нестабильность выходного напряжения при изменении напряжения | ||
питания на ±10 %, В | ||
Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки) |
0,5 | |
Верхний предел воспроизведения силы постоянного тока, А | ||
- при выходном напряжении < 6 В |
6 | |
- при выходном напряжении > 6 В |
3 | |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока на выходе, А |
±С0,0005-1вьк+0,002) | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе, А |
±(0,0005-1вых+0,00025) | |
Нестабильность силы постоянного тока на выходе при изменении | ||
напряжения на нагрузке от 10 до 90 %, А |
±(0,0001<1вых+0,0001) | |
Нестабильность силы постоянного тока на выходе при изменении | ||
напряжения питания на ±10 %, А | ||
Температурный коэффициент дополнительной погрешности (относительно основной погрешности установки/измерения | ||
напряжения и силы тока) от изменения температуры окружающей |
0,15 | |
среды на каждый 1 °С изменения температуры в диапазоне температур от +5 до +20 °С и от +30 до +40 °С |
Продолжение таблицы 2
1 |
2 |
3 |
Характеристики в режиме электронной нагрузки | ||
Диапазон установки постоянного сопротивления в режиме электронной нагрузки, Ом |
от 0,001 до 100 | |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме электронной нагрузки, В |
±(0,0002^+0,002) | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока в режиме электронной нагрузки, А |
±(0,0005-!ВХ+0,00025) | |
Общие технические характеристики | ||
Максимальная выходная мощность на канал, Вт |
60 | |
Суммарная выходная мощность по всем каналам, Вт |
60 |
120 |
Максимальная потребляемая мощность на канал в режиме электронной нагрузки, Вт |
60 | |
Максимальная сила тока потребления на канал в режиме электронной нагрузки, А |
3 | |
Нормальные условия измерений:
|
от +20 до +30 80 | |
Примечания иВых - значение напряжения на выходе источника по встроенному индикатору, В; иВХ - измеряемое значение напряжения на входе источника в режиме электронной нагрузки, В; 1ВЫХ - значение силы тока на выходе источника по встроенному индикатору, А; 1ВХ - измеряемое значение напряжения на входе источника в режиме электронной нагрузки, А; СКЗ - среднее квадратическое значение. |
Таблица 3 - Масса, габаритные размеры и условия эксплуатации
Наименование характеристики |
Значение | |
NGL201 |
NGL202 | |
Значения напряжения сети питания, В |
от 90 до 110, от 103,5 до | |
126,5 от 207 до 253 | ||
Частота сети питания, Гц |
50/60 | |
Потребляемая мощность, Вт, не более |
400 | |
Габаритные размеры (ширинахвысотахглубина), мм |
222x97x436 | |
Масса, кг |
7,1 |
7,3 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от +5 до +40 | |
- относительная влажность воздуха при 30 °С, %, не более |
80 |
