Номер по Госреестру СИ: 84738-22
84738-22 Дозиметры-радиометры
(RadiaScan-801M)
Назначение средства измерений:
Дозиметры-радиометры RadiaScan-801M (далее - дозиметры-радиометры) предназначены для измерений:
- амбиентного эквивалента дозы Н (10) (АЭД) гамма- и рентгеновского излучения ( далее - фотонного излучения);
- мощности амбиентного эквивалента дозы H (10) (МАЭД) фотонного излучения;
- плотности потока бета-частиц от источников излучения и от загрязненных поверхностей.

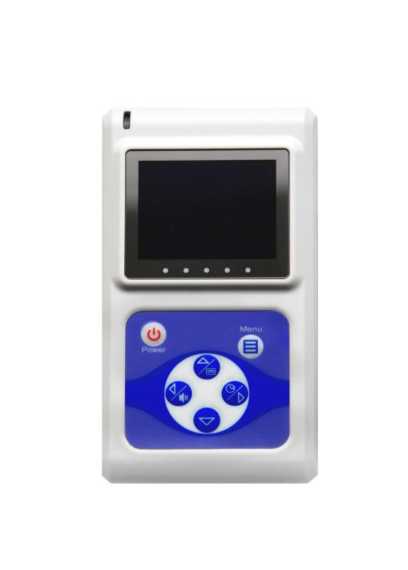

Внешний вид.
Дозиметры-радиометры
Рисунок № 1
Внешний вид.
Дозиметры-радиометры
Рисунок № 2
Программное обеспечение
Используемое в дозиметрах-радиометрах программное обеспечение состоит из встроенного программного обеспечения (далее - ПО) в виде программного кода, записанного в энергонезависимую память микроконтроллера на этапе изготовления с помощью специального оборудования (программатора).
Метрологически значимой частью является встроенное ПО. Результаты измерений сохраняются во внутренней памяти дозиметра-радиометра. Модификация или удаление сохраненных результатов измерений возможна только с помощью специальных аппаратных средств. Доступа к цифровому идентификатору ПО нет.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Т а бл и ц а 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: |
RadiaScan-801M |
Номер версии (идентификационный номер) ПО |
V.4.XX, где X - от 0 до 9 метрологически незначимая часть ПО |
Цифровой идентификатор ПО |
отсутствует |
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на наклейку на задней стенке корпуса под окном детектора под съемной крышкой-фильтром и на титульные листы руководства по эксплуатации ЕНЛА.412111.004РЭ и паспорта ЕНЛА.412111.004ПС типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕНЛА.412111.004РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам RadiaScan-801MПриказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 31.12.2020 № 2314 Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ЕНЛА.412111.004ТУ Дозиметр-радиометр RadiaScan-801M. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Завод микроэлектронных технологий» (ООО «ЗМТ»)ИНН 1831079259
Адрес: 426000, Удмуртская Республика, г. Ижевск, ул. Максима Горького, д. 90, корпус 26, помещение 703
Телефон: +7 (3412) 60-13-90
Факс +7 (3412) 60-06-87
Web-сайт: http://www.zmt-axion.ru
E-mail: office@axion.ru
Общество с ограниченной ответственностью «Скан Электроникс» (ООО «Скан Элек-троникс»)
ИНН 9723057189
Адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр.36, пом. 01, этаж 4
Телефон: +7 (3412) 60-13-90
E-mail: info@scan-electronics.com
Web-сайт: http://scan-electronics.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: +7 (495) 546-45-00
Факс: +7 (495) 546-45-01
Web-сайт: www.mencsm.ru
Е-mail: info.mdl@rostest.ru
Принцип действия дозиметров-радиометров основан на преобразовании детектором излучения потока фотонов гамма- и рентгеновского излучений, потока бета-частиц и потока альфа-частиц в последовательность электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем поступают на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на OLED дисплее. В процессе измерений показания на дисплее меняются автоматически, при этом микроконтроллер усредняет результаты измерений и подсчитывает случайную погрешность измерений в доверительном интервале 0,95.
Конструктивно дозиметр-радиометр выполнен в компактном корпусе из ударопрочного полистирола и состоит из двух скрепленных винтами панелей. В корпусе размещены следующие основные устройства:
-
- детектор ионизирующего излучения - газоразрядный счетчик «Бета-1-1»;
-
- печатная плата с элементами измерительной схемы (микроконтроллер);
-
- OLED дисплей;
-
- два элемента питания типа ААА;
-
- звуковой динамик (излучатель звука).
В качестве детектора излучения используется торцевой газоразрядный счетчик Гейгера-Мюллера типа «Бета-1-1».
Дозиметр-радиометр относится к носимым средствам измерений и применяется для оценки и контроля радиационной обстановки в помещениях и окружающей среде, а также для поиска загрязненных радионуклидами предметов и участков местности.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на пленочную этикетку, клеящуюся на корпус прибора под съемной крышкой-фильтром, по системе нумерации предприятия-изготовителя.
Нанесение знака поверки на средство измерений не предусмотрено.

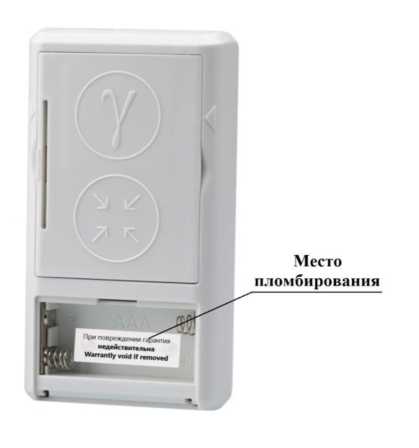

Общий вид и место пломбирования дозиметра-радиометра от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид дозиметра-радиометра и схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергий регистрируемого фотонного излучения, кэВ |
от 50 до 3000 |
Диапазон измерений амбиентного эквивалента дозы (АЭД) фотонного излучения H (10), мЗв |
от 0,001 до 1000 |
Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения Н (ю), мкЗв/ч |
от 0,1 до 10000 |
Энергетическая зависимость чувствительности к гамма-излучению относительно излучения 137Cs, % |
от -35 до +45 |
Анизотропия чувствительности при энергии фотонного излучения 60 кэВ, 137Cs, и 60Co в диапазоне углов от минус 90° до плюс 90° относительно нормального падения гамма-излучения в пределах, % |
В таблице 4 |
Диапазон измерений плотности потока бета-частиц, част/(см2^мин) |
от 5 до 30000 |
Нижний предел энергии регистрируемого бета-излучения, МэВ, не более |
0,05 |
Чувствительность дозиметров-радиометров к бета-излучению радионуклидов относительно чувствительности к бета-излучению 90Sr+90Y в пределах, %: |
от -77 до -82 |
- для радионуклида 14C |
от -58 до -61 |
- для радионуклида 147Pm 137 |
от -36 до -46 |
204
|
от +6 до +12 |
- для радионуклида 106Ru+106Rh |
от +30 до +32 |
Пределы допускаемой основной относительной погрешности измерений, %: - АЭД фотонного излучения; |
±15 |
- МАЭД фотонного излучения; |
±15 |
- плотности потока бета-частиц |
±20 |
Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
±2 |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной воздействием повышенной влажности окружающего воздуха, % |
±3 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, мин, не более |
1 |
Нестабильность показаний при измерении МАЭД и плотности потока бета-частиц за 6 ч непрерывной работы, %, не более |
10 |
Элементы питания:
|
2 Не ограничено |
Суммарное напряжение элементов питания, В |
от 1,9 до 3,2 |
Потребляемый ток от USB, мА, не более |
500 |
Габаритные размеры (длинахширинахглубина), мм, не более |
110х60х23 |
Масса без элементов питания, г, не более |
110 |
Условия эксплуатации:
|
от -20 до +50 до 75 от 66,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
13000 |
Таблица 4 - Предельные значения анизотропии чувствительности при измерении МАЭД фотонного излучения
Плоскость вращения |
Энергия, кэВ (Режим) |
Диапазон углов |
Анизотропия чувствительности,% |
Вертикальная |
65(N80) |
от 0° до ±60° |
от -25 до +30 |
от ±60° до ±90° |
от 0 до 270 | ||
662 кэВ (137Cs) |
от 0° до ±90° |
от -30 до 0 | |
1,25 МэВ (60Co) |
от 0° до ±90° |
от -20 до +1 | |
Горизонтальная |
65(N80) |
от 0° до ±60° |
от -25 до +30 |
от ±60° до ±90° |
от -80 до +200 | ||
662 кэВ (137Cs) |
от 0° до ±90° |
от -55 до 0 | |
1,25 МэВ (60Co) |
от 0° до ±90° |
от -40 до +1 |
