Номер по Госреестру СИ: 93662-24
93662-24 Измерители толщины неферромагнитных материалов
(ИТ-1-01)
Назначение средства измерений:
Измерители толщины неферромагнитных материалов ИТ-1-01 (далее - измерители) предназначены для измерений толщины неферромагнитных материалов.

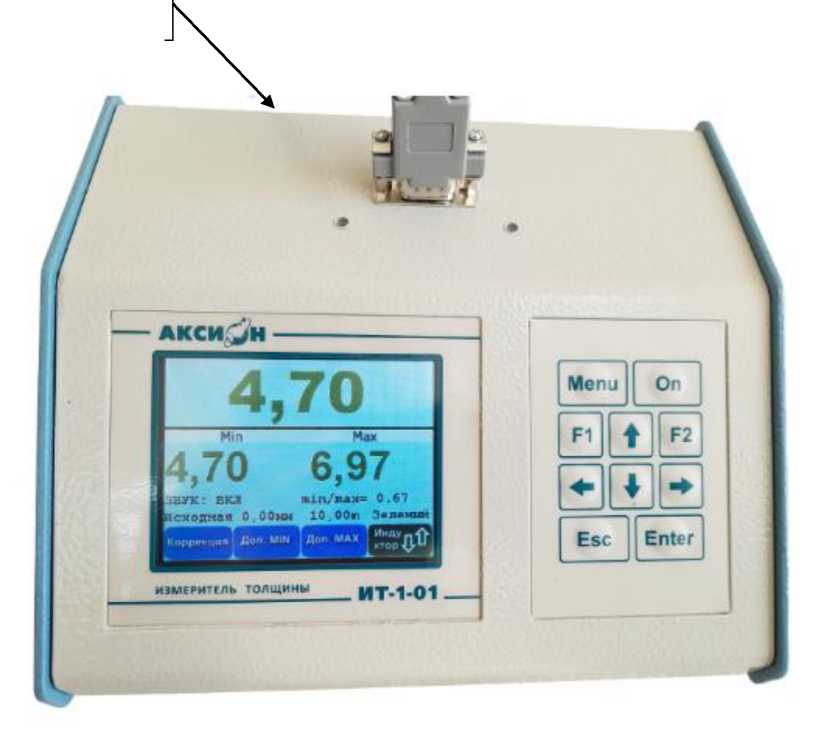

Внешний вид.
Измерители толщины неферромагнитных материалов
Рисунок № 1
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 31.10.2029
Номер записи - 195467
ID в реестре СИ - 1420917
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ")
Страна - РОССИЯ
Населенный пункт - г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 56
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Измерители толщины неферромагнитных материалов (ИТ-1-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84738-22 25.02.2027 |
Дозиметры-радиометры, RadiaScan-801M Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ") (РОССИЯ г. Ижевск) |
ОТ МП |
1 год |
|
93662-24 31.10.2029 |
Измерители толщины неферромагнитных материалов, ИТ-1-01 Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ") (РОССИЯ г. Ижевск) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Измерители толщины неферромагнитных материалов (ИТ-1-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 51 | 49 | 50 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители толщины неферромагнитных материалов (ИТ-1-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IT-1-01 |
|
Номер версии (идентификационный номер) ПО |
IT-1-01.X.1 |
|
Цифровой идентификатор ПО |
— |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 Использование по назначению, руководства по эксплуатации
ЮМГИ.401161.010 РЭ. Измеритель толщины неферромагнитных материалов ИТ-1-01.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЮМГИ.401161.010 ТУ «Измеритель толщины неферромагнитных материалов ИТ-1-01. Технические условия»;
Локальная поверочная схема для средств измерений толщины в диапазоне от 10 до 100000 мкм., утвержденная ФГУП «УНИИМ» от 27.04.2015 г.
ПравообладательОбщество с ограниченной ответственностью «Завод микроэлектронных технологий» (ООО «ЗМТ»)
ИНН 1831079259
Адрес юридического лица: 426008, Удмуртская Республика, г.о. город Ижевск,
г. Ижевск, ул. Максима Горького, д. 90
Тел.: (3412) 60-13-90
Изготовитель
Общество с ограниченной ответственностью «Завод микроэлектронных технологий» (ООО «ЗМТ»)ИНН 1831079259
Адрес: 426008, Удмуртская Республика, г.о. город Ижевск, г. Ижевск, ул. Максима Горького, д. 90
Тел.: (3412) 60-13-90
E-mail: oridzmt@mail.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного институт
предприятия «Всероссийский научно-метрологии имени Д.И.Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия измерителей основан на методе эффекта Холла. Величина магнитного потока, проходящего через датчик Холла, установленного на полюсе постоянного магнита, зависит от толщины исследуемого материала, помещенного между датчиком и индуктором.
Сигнал с датчика магнитного поля усиливается и подается на аналого-цифровой преобразователь (АЦП), где производится преобразование аналогового сигнала в цифровую форму. Для обработки результатов измерений и их визуального отображения используется процессорный модуль, который имеет жидкокристаллический дисплей и двуцветный светодиод.
Конструктивно измерители состоят из электронного блока и магнитного преобразователя. Измерители используются со стальными шариками, полусферой, и диском с шариком (далее -индукторами) различных диаметров. Выбор диаметра шарика зависит от максимальной толщины контролируемого объекта.
На верхней панели измерительного блока находятся жидкокристаллический дисплей и кнопки управления, на задней торцевой стенке сетевая колодка и выключатель питания.
Подключение измерителя к сети переменного тока осуществляется шнуром питания с сетевой вилкой. Для подключения кабеля связи с персональным компьютером используется разъем USB на тыльной стенке измерительного блока, который позволяет передавать результаты измерений на компьютер для обработки данных.
Заводской номер, буквенно-цифровой формат установленную на заднюю измерений не предусмотрено.
Пломбирование измерителей не предусмотрено
Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 1.
обеспечивающий идентификацию измерителей, имеет и наносится на табличку (шильд) методом наклейки, стенку измерителя. Нанесение знака поверки на средство
Место нанесениязаводского номера
- Общий вид измерителя с указанием места нанесения заводского номера
Рисунок 1
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Измерители толщины неферромагнитных материалов |
ИТ-1-01 |
1 шт. |
|
Измерительная головка плоская |
ЮМГИ.418122.005 |
по заказу |
|
Измерительная головка пальчиковая |
ЮМГИ.418122.002 |
по заказу |
|
Измерительная головка выносная с основанием |
ЮМГИ.418122.002-01 |
по заказу |
|
Шнур питания |
— |
1 шт. |
|
Футляр |
ЮМГИ.323369.012 |
1 шт. |
|
Контрольные образцы толщины |
— |
1 компл. |
|
Индукторы |
— |
по заказу |
|
Подставка |
ЮМГИ.301552.006 |
по заказу |
|
Руководство по эксплуатации |
ЮМГИ.401161.010 РЭ |
1 экз. |
|
Формуляр |
ЮМГИ.401161.010 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значения для индукторов | ||||
|
Шар 0* 2 мм |
Шар 0 4 мм |
Полусфера 0 5 мм |
Полусфера 0 7 мм |
Диск с шариком | |
|
Диапазон измерений толщины, мм |
от 0,300 до 2,000 |
от 0,300 до 3,000 |
от 0,300 до 8,000 |
от 3,000 до 12,00 |
от 0,050 до 0,999 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
± (0,02 + 0,012^Х)** |
± (0,2 + 0,015-Х) |
± (0,01 + 0,03-Х) | ||
|
Дискретность отсчета толщины, мм |
0,001 | ||||
*0 - диаметр;
**Х - измеряемая толщина, мм.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительного блока, мм, не более - высота |
200 |
|
- ширина |
200 |
|
- длина |
290 |
|
Масса (без футляра), кг, не более |
5 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность воздуха, %, не более |
80 |
