Номер по Госреестру СИ: 84681-22
84681-22 Регистраторы температуры и относительной влажности беспроводные
(InkBird IBS-TH2)
Назначение средства измерений:
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.

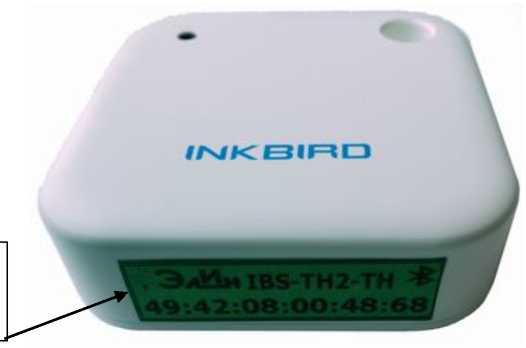

Внешний вид.
Регистраторы температуры и относительной влажности беспроводные
Рисунок № 1
Общие сведения
Дата публикации - 27.01.2025
Срок свидетельства - 22.02.2027
Номер записи - 186706
ID в реестре СИ - 1397539
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года (без использования измерительного канала относительной влажности), 1 год (при использовании измерительных каналов температуры и относительной влажности)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение BS-TH2(TH), исп. IBS-TH2(T), _, InkBird IBS-TH2-PLUS, InkBird IBS-TH2, исп. IBS-TH2 (TEMPERATURE VERSION), IBS-TH2 (TEMPERATURE AND HUMIDITY VERSION), InkBird IBS-TH2(Т), InkBird IBS-TH2(TH), InkBird IBS-TH2(T), InkBird IBS-TH2 исполнение T, InkBird IBS-TH2 (TH), InkBird IBS-TH2, InkBird IBS-T исполнение Т, IIBS-TH2, IBS-TH2(Т), IBS-TH2(TH), IBS-TH2(TH, IBS-TH2(T), IBS-TH2 (T), IBS-TH2, -,
Производитель
Изготовитель - Shenzhen Inkbird Technology Company Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3718
Выдано извещений - 19
Кол-во периодических поверок - 656
Кол-во средств измерений - 435
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 450 дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2022.02.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№792 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№88 от 2025.01.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Регистраторы температуры и относительной влажности беспроводные (InkBird IBS-TH2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Inkbird Technology Company Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83124-21 20.09.2026 |
Регистраторы температуры и относительной влажности беспроводные, InkBird IBS-TH1 Shenzhen Inkbird Technology Company Limited (КИТАЙ ) |
ОТ МП |
2 года (без использования измерительного канала относительной влажности); 1 год (при использовании измерительных каналов температуры и относительной влажности) |
|
84681-22 22.02.2027 |
Регистраторы температуры и относительной влажности беспроводные, InkBird IBS-TH2 Shenzhen Inkbird Technology Company Limited (КИТАЙ ) |
ОТ МП |
2 года (без использования измерительного канала относительной влажности), 1 год (при использовании измерительных каналов температуры и относительной влажности) |
|
96014-25 01.08.2030 |
Регистраторы температуры и относительной влажности беспроводные, ITH Shenzhen Inkbird Technology Company Limited (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Регистраторы температуры и относительной влажности беспроводные (InkBird IBS-TH2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2183 | 2183 | 0 | 0 | 2183 | 2183 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 52 | 14 | 4 | 48 | 0 | 52 | 4 | 48 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 18 | 17 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 47 | 0 | 47 | 1 | 19 | 0 | 19 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 37 | 37 | 0 | 37 | 0 | 0 | 0 | 0 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 20 | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 5 | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 23 | 23 | 0 | 23 | 1 | 23 | 0 | 23 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 22 | 20 | 0 | 22 | 0 | 22 | 0 | 22 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 18 | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 27 | 27 | 0 | 27 | 5 | 27 | 0 | 27 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 802 | 802 | 787 | 15 | 3 | 801 | 786 | 15 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 15 | 13 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 22 | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 221 | 204 | 82 | 139 | 5 | 111 | 17 | 94 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 36 | 36 | 0 | 36 | 2 | 36 | 0 | 36 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |
| ООО "НМОП" (RA.RU.311359) | 22 | 20 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Регистраторы температуры и относительной влажности беспроводные (InkBird IBS-TH2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2094 | 2094 |
Программное обеспечение
Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в ПЗУ микроконтроллера и не доступно для внешней модификации.
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе Андроид и доступна для скачивания по ссылке https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ibs-TH2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Engbird |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.10 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам температуры и относительной влажности беспроводным InkBird IBS-TH2ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Стандарт предприятия на регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2.
Изготовитель
Shenzhen Inkbird Technology Company Limited4/F E, Bldg 713, Pengji Industrial Park, Luohu Dist, Shenzhen China +86-755-25738050
E-mail: Support@ink-bird.com
Web-сайт: www.inkbird.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения Engbird для гаджетов строго с операционной средой на базе Андроид.
Приложение Engbird позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их корпус среды.
Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности и память результатов, элемент индикации (светодиод). Питание логгера осуществляется от двух стандартных элементов типоразмера ААА, устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса. На другой плоскости корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. Также, корпус логгера имеет особое сквозное отверстие для крепления устройства посредством подвеса. Кроме того, внутри корпуса логгера расположены два плоских магнита, которые позволяют фиксировать устройство на металлической поверхности.
В случае нарушения радиообмена между логгером и гаджетом, либо в случае выключения гаджета/приложения, фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.
Регистраторы IBS-TH2 доступны в двух исполнениях:
IBS-TH2 (TEMPERATURE VERSION) - обеспечивает измерение и регистрацию только значений температуры (сокращённо IBS-TH2(T)),
IBS-TH2 (TEMPERATURE AND HUMIDITY VERSION) - обеспечивает измерение и регистрацию значений температуры и относительной влажности (сокращённо IBS-TH2(TH)).
На рисунке 1 представлена фотография общего вида регистратора IBS-TH2.
iNKBrRDРисунок 1 - Общий вид регистратора
Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на нижнюю боковую грань корпуса регистратора (рисунок 2). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
заводского номера
Место нанесения
Рисунок 2 - Место нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Регистратор температуры и относительной влажности беспроводной |
InkBird IBS-TH2 |
В соответствии с заказом (*) (минимальное количество 1 шт.) |
|
Элемент питания типа «ААА» |
- |
2 шт.(**) |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз.(***) |
|
Паспорт |
- |
1 экз. |
|
Примечания: (*) - исполнение IBS-TH2(T) или IBS-TH2(TH) в соответствии с заказом; (**) - в соответствии с количеством регистраторов в заказе; (***) - доступно для свободного скачивания на сайте https://elin.ru. | ||
Метрологические характеристики регистраторов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C (для IBS-TH2(T) и IBS-TH2(Th)) |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры (в зависимости от диапазона измерений), °C: |
±1,1 (от -40 до -20 °C включ.) ±0,8 (св. -20 до 0 °C включ.) ± 0,5 (св. 0 до +60 °C включ.) |
|
Разрешающая способность при измерении температуры, °C |
0,01 |
|
Диапазон измерений относительной влажности, % (только для IBS-TH2(TH)) |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (в диапазоне температур от +5 до +60 °С) |
±7,0 (от 5 до 10 % включ.) ±5,0 (св. 10 до 90 % включ.) ±7,0 (св. 90 до 95 % включ.) |
|
Разрешающая способность при измерении относительной влажности, % |
0,04 |
Основные технические характеристики регистраторов приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Программируемый интервал между измерениями |
10 с; 30 с; 1мин; 2 мин; 5 мин; 10 мин; 30 мин; 60 мин; 75 мин; 90 мин; 120 мин |
|
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи со гаджетом, шт. |
30000 |
|
Количество программируемых пределов при контроле температур/относительной влажности |
один верхний и один нижний |
|
Диапазон частот, используемый при радиообмене, ГГц |
от 2,402 до 2,48 |
|
Предельная дальность связи с гаджетом при прямой видимости, м |
20 |
|
Напряжение питания постоянного тока, В |
3,0 (два элемента типа «ААА») |
|
Наименование характеристики |
Значение |
|
Габаритные размеры регистратора (высота х ширина х толщина), не более, мм |
57x57x17 |
|
Масса регистратора без элемента питания, не более, г |
35 |
|
Рабочие условия эксплуатации:
|
от -40 до +60 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
