Номер по Госреестру СИ: 83124-21
83124-21 Регистраторы температуры и относительной влажности беспроводные
(InkBird IBS-TH1)
Назначение средства измерений:
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH1 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Внешний вид.
Регистраторы температуры и относительной влажности беспроводные
Рисунок № 1
Внешний вид.
Регистраторы температуры и относительной влажности беспроводные
Рисунок № 2
Внешний вид.
Регистраторы температуры и относительной влажности беспроводные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе Андроид и доступна для скачивания по ссылке https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ibs-thl |
Номер версии (идентификационный номер) ПО, не ниже |
1.7.0 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Engbird |
Номер версии (идентификационный номер) ПО, не ниже |
2.2.7 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам температуры и относительной влажности беспроводным InkBird IBS-TH1ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы-изготовителя.
Изготовитель
Shenzhen Inkbird Technology Company Limited, Китай4/F E, Bldg 713, Pengji Industrial Park, Luohu Dist, Shenzhen China
+86-755-25738050
E-mail: Support@ink-bird.com
Web-сайт: www.inkbird.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения Engbird для гаджетов строго с операционной средой на базе Андроид (ссылка https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US).
Приложение Engbird позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры окружающей их корпус среды (либо температуры, в которой находится их выносной зонд) и относительной влажности окружающей их корпус среды.
Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом цилиндрическом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности, память результатов, элемент индикации (светодиод). Питание логгера осуществляется от одного стандартного элемента типоразмера ААА, устанавливаемого в батарейный отсек с закрывающейся крышкой, расположенный на тыльной стороне корпуса. На одной стороне боковой поверхности корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. На другой стороне боковой поверхности корпуса размещён разъём для подключения к логгеру внешнего зонда кабельного типа с датчиком температуры.
В случае нарушения радиообмена между логгером и гаджетом, либо в случае выключения гаджета/приложения, фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.
На рисунках 1-2 представлены фотографии общего вида регистратора и внешнего зонда.
(NKBIRD
Рисунок 1 - Общий вид регистратора

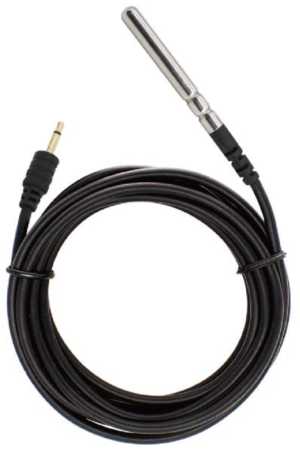

Рисунок 2 - Общий вид внешнего зонда
Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на корпус регистратора с тыльной стороны (рисунок 3). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.

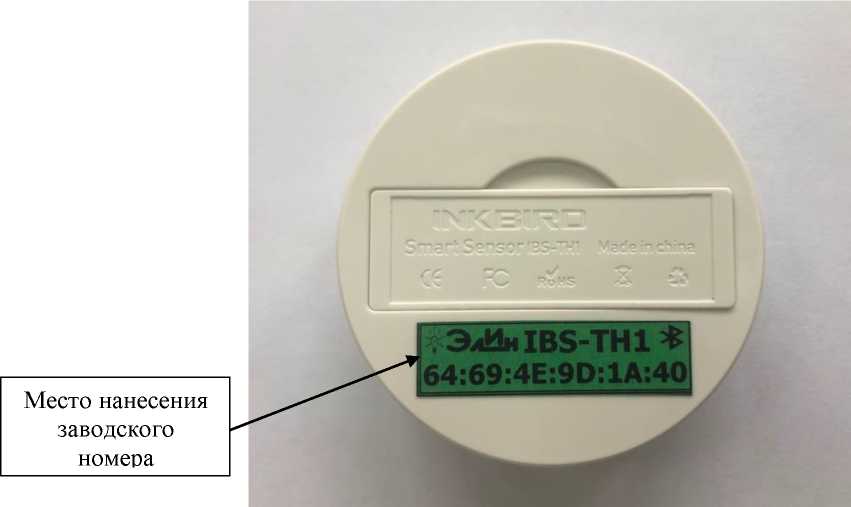

Рисунок 3 - Место нанесения заводского номера
Таблица 5 -
Наименование |
Обозначение |
Количество |
Регистратор температуры и относительной влажности беспроводной |
InkBird IBS-TH1 |
В соответствии с заказом (минимальное количество 1 шт.) |
Элемент питания типа «ААА» |
- |
1 шт/* |
Внешний зонд |
- |
1 шт.(*) (поставляется по дополнительному заказу) |
Руководство по эксплуатации (на русском языке) |
- |
(**) 1 экз.(**) |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 207-029-2021 |
По требованию |
Примечания: (*) - в соответствии с количеством регистраторов в заказе; (**) - доступно для свободного скачивания на сайте https://elin.ru. |
Метрологические характеристики регистраторов приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение |
Диапазон измерений температуры внутренним датчиком, °C |
от -40 до +60 |
Пределы допускаемой абсолютной погрешности при измерении температуры внутренним датчиком (в зависимости от диапазона измерений), °C: |
±1,2 (от -40 до -30 °C включ.) ±1,0 (св. -30 до -15 °C включ.) ±0,8 (св. -15 до 0 °C включ.) ± 0,5 (св. 0 до +60 °C включ.) |
Разрешающая способность при измерении температуры внутренним датчиком, °C |
0,01 |
Диапазон измерений температуры внешним зондом, °C |
от -40 до +100 |
Пределы допускаемой абсолютной погрешности при измерении температуры зондом в зависимости от диапазона измерений, °C: |
±1,5 (от -40 до -10 °C включ.) ±0,5 (св. -10 до +50 °C включ.) ±1,0 (св. +50 до +100 °C включ.) |
Разрешающая способность при измерении температуры внешним зондом, °C |
0,02 |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (в диапазоне температур от +5 до +85 °С) |
±8,0 (от 5 до 15 % включ.) ±5,0 (св. 15 до 85 % включ.) ±8,0 (св. 85 до 95 % включ.) |
Разрешающая способность при измерении относительной влажности, % |
0,04 |
Основные технические характеристики регистраторов приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
Программируемый интервал между измерениями |
10 с; 30 с; 1мин; 2 мин; 5 мин; 10 мин; 30 мин |
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи со гаджетом, шт. |
30000 |
Количество программируемых пределов при контроле температур/относительной влажности |
один верхний и один нижний |
Диапазон частот, используемый при радиообмене, ГГц |
от 2,402 до 2,48 |
Предельная дальность связи со гаджетом при прямой видимости, м |
20 |
Напряжение питания постоянного тока, В |
1,5 (один элемент типа «ААА») |
Длина кабеля внешнего зонда, м |
2 |
Габаритные размеры регистратора (диаметр х высота), не более, мм |
56 х 17 |
Габаритные размеры внешнего зонда (диаметр х длина), не более, мм |
50 х 6 |
Масса регистратора без элемента питания, не более, г |
21 |
Рабочие условия эксплуатации:
|
от -40 до +60 от -40 до +100 95 (без конденсации) |
Наименование характеристики |
Значение |
Средняя наработка до отказа, ч, не менее |
40 000 |
Средний срок службы, лет, не менее |
5 |
