Номер по Госреестру СИ: 84399-22
84399-22 Вольтметры цифровые
(серии S)
Назначение средства измерений:
Вольтметры цифровые серии S (далее - вольтметры) предназначены для измерений напряжения постоянного тока, среднеквадратического значения фазного напряжения переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Внешний вид.
Вольтметры цифровые
Рисунок № 1
Внешний вид.
Вольтметры цифровые
Рисунок № 2
Внешний вид.
Вольтметры цифровые
Рисунок № 3
Внешний вид.
Вольтметры цифровые
Рисунок № 4
Внешний вид.
Вольтметры цифровые
Рисунок № 5
Внешний вид.
Вольтметры цифровые
Рисунок № 6
Внешний вид.
Вольтметры цифровые
Рисунок № 7
Внешний вид.
Вольтметры цифровые
Рисунок № 8
Внешний вид.
Вольтметры цифровые
Рисунок № 9
Внешний вид.
Вольтметры цифровые
Рисунок № 10
Программное обеспечение
Вольтметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики вольтметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО вольтметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже: - для модификаций SU50-O, SU120-O, S5U50-^, S5U74-^, S5U83-^, S5U96-^, S5U120-O, S3U120-^ |
115А |
- для модификаций S5U120L-^, SU120L-^, S3U120L-^ |
114А |
- для модификаций SU50Y-^, S5U50Y-^, S5U96Y-^ |
1000 |
- для модификаций SU74-O, SU83-O, SU96-^ |
1009 |
- для модификаций SU74Y-^, SU96Y-^, S5U74Y-^ |
1003 |
- для модификаций S3U74-^, S3U83-^, S3U96-^ |
1006 |
- для модификаций S3U74Y-^ |
300B |
- для модификаций S3U96Y-^ |
1008 |
- для модификаций SU96X-^, S3U96X-^ |
1004 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку вольтметров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к вольтметрам цифровым серии SПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно вольтметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Вольтметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса вольтметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Вольтметры выпускаются под торговой маркой ELECNOVA®.
Вольтметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.

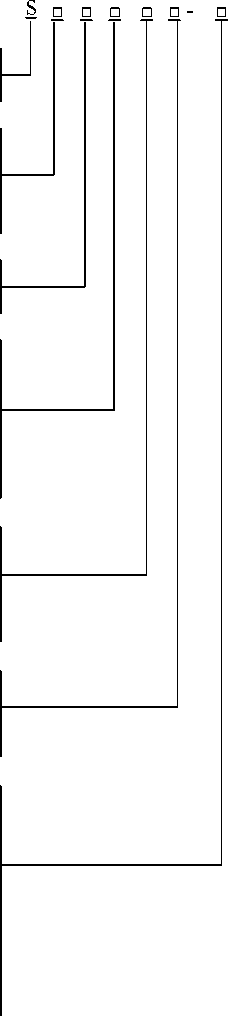

Структура условного обозначения модификаций вольтметров:
S - серия вольтметров
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока
5 - цепь постоянного тока
U - вольтметр
Код габаритного размера: 120 - лицевая панель 120x120 мм, вырез 111x111 мм 96 - лицевая панель 96x96 мм, вырез 91x91 мм 83 - лицевая панель 83x83 мм, вырез 76x76 мм 74 - лицевая панель 74x74 мм, вырез 67x67 мм 50 - лицевая панель 96x48 мм, вырез 91x44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED) Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SUooo-o и S5Uooo-o) или 3 (для модификаций S3Uooo-o) аналоговых выхода K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку вольтметров любым технологическим способом в виде буквенно-цифрового кода.

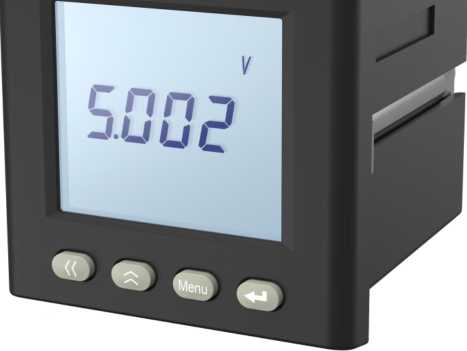

Общий вид вольтметров представлен на рисунке 1. Нанесение знака поверки на вольтметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.

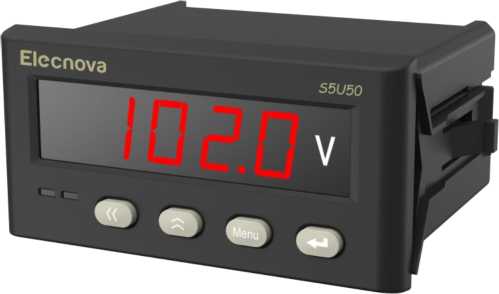

а) модификации SU50-^ и S5U50-^

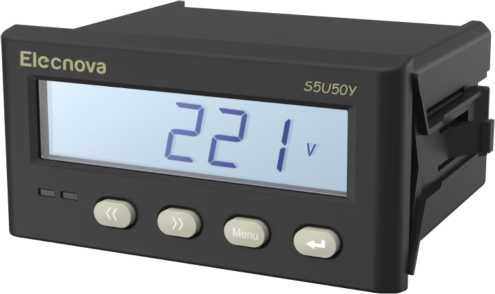

б) модификации SU50Y-^ и S5U50Y-^

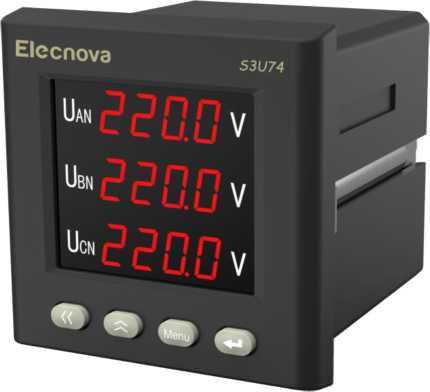

в) модификации S3U74-^

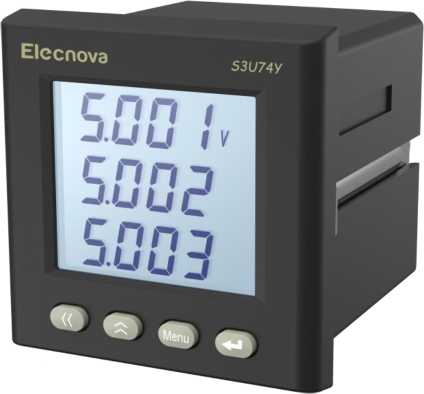

г) модификации S3U74Y-^

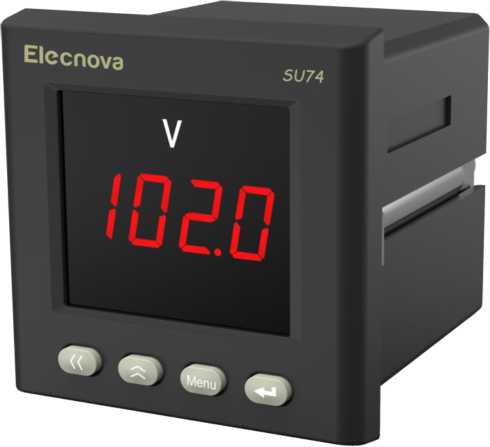

д) модификации SU74-^ и S5U74-^
Elecnova
SU74Y
е) модификации SU74Y-^ и S5U74Y-^

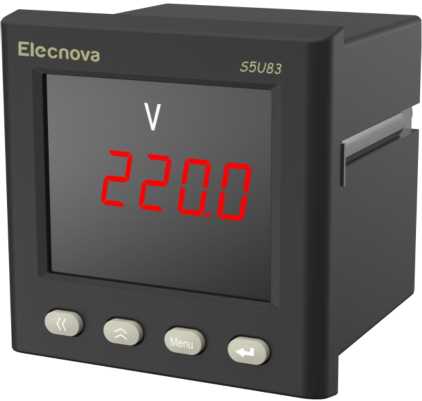

ж) модификации SU83-^ и S5U83-^

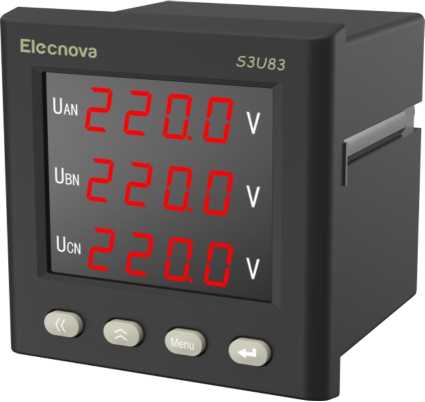

з) модификации S3U83-^

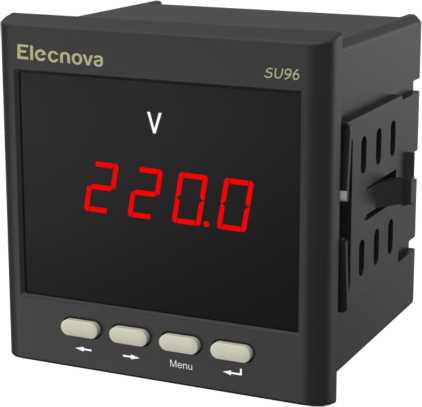

и) модификации SU96-^ и S5U96-^
Elecnova |
SU96Y | |
1 1 | ||
IfcSB&J г |
F | |
к) модификации SU96Y-^ и S5U96Y-^

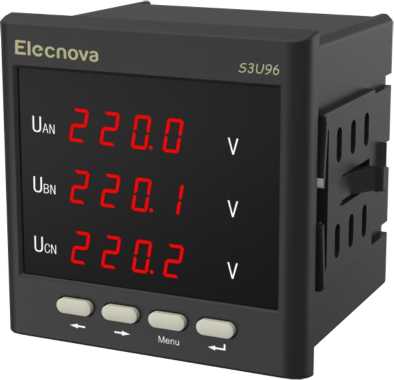

л) модификации S3U96-^

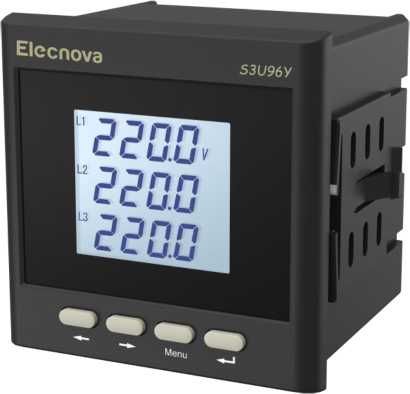

м) модификации S3U96Y-^

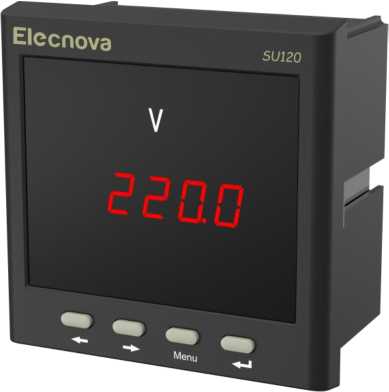

н) модификации SU120-^ и S5U120-^

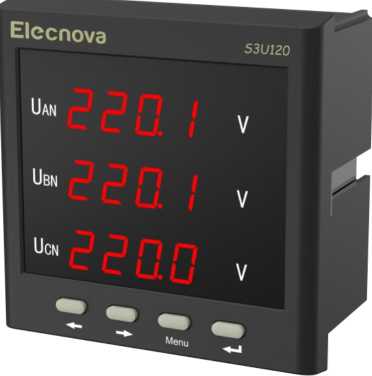

о) модификации S3U120-^

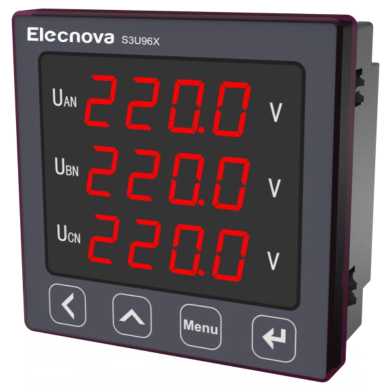

п) модификации S3U96X-^

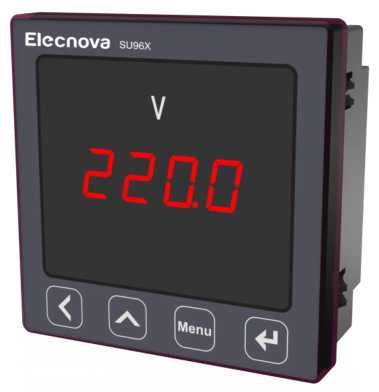

р) модификации SU96X-^

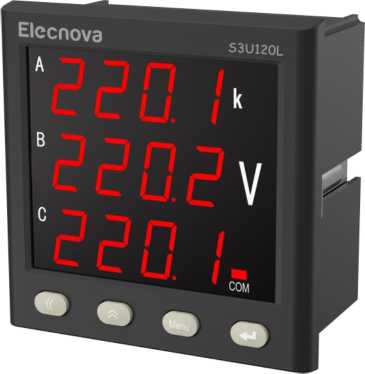

с) модификации S3U120L-^

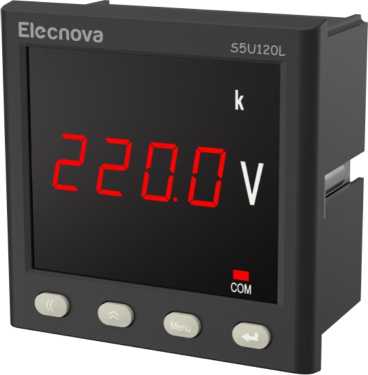

т) модификации SU120L-^ и S5U120L-^
Рисунок 1 - Общий вид вольтметров
Таблица 4 -
Наименование |
Обозначение |
Количество |
Вольтметр цифровой серии S |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Краткое руководство по эксплуатации |
- |
1 экз. |
Коробка упаковочная |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения напряжения постоянного тока ин для модификаций S5UOOO-O |
75 мВ; 100 В; 110 В; 220 В; 1000 В |
Диапазоны измерений напряжения постоянного тока для модификаций S5UOOO-O, В:
|
±(0,005-1,1)-U„ (0,005-1,1)-Un ±(0,005-1,2) • ин (0,005-1,2)-W, |
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока для модификаций S5Uooo-o, % |
±0,2; ±0,5 |
Номинальные среднеквадратические значения фазного напряжения переменного тока частотой от 45 до 65 Гц ин для модификаций SUnnn-n, S3Unnn-n, В |
100; 220; 380 |
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUooo-o, S3Uooo-o, В |
(0,05-1,2)-ин |
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUnnn-n, S3Unnn-n, % |
±0,2; ±0,5 |
Наименование характеристики |
Значение |
Диапазон измерений частоты переменного тока в диапазоне напряжения переменного тока от 0,15- до 1,2- ин для модификаций SUnnn-n, S3Unnn-n, Гц |
от 45 до 65 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SUooo-o, S3Uooo-o, Гц |
±0,01 |
Выходные аналоговые сигналы |
0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения напряжения постоянного тока/среднеквадратического значения фазного напряжения переменного тока в выходной аналоговый сигнал, % |
±0,5 |
* Только для модификаций S5Uooo-o. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х |
24; от 80 до 270 |
- для остальных модификаций |
от 80 до 270 |
- напряжение переменного тока, В |
от 80 до 270 |
- частота переменного тока, Г ц |
50/60 |
Потребляемая мощность, В^А, не более |
5 |
Габаритные размеры (длинахширинахглубина), мм, не более: - код габаритного размера 120 |
120х120х76 |
- код габаритного размера 83 |
83x83x75 |
- код габаритного размера 96 |
96x96x98 |
- код габаритного размера 74 |
74x74x90 |
- код габаритного размера 50 |
96x48x82 |
Масса, кг, не более |
0,5 |
Рабочие условия измерений: - температура окружающей среды, °С: - для вольтметров со светодиодным индикатором |
от -40 до +70 |
- для вольтметров с жидкокристаллическим индикатором |
от -25 до +70 |
- относительная влажность, %, не более |
93 |
Средняя наработка на отказ, ч |
160000 |
Средний срок службы, лет |
25 |
