Назначение средства измерений:
Амперметры цифровые серии S (далее - амперметры) предназначены для измерений силы постоянного тока, напряжения постоянного тока в режиме измерений силы постоянного тока с использованием внешнего шунта, среднеквадратического значения силы переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Внешний вид.
Амперметры цифровые
Рисунок № 1
Внешний вид.
Амперметры цифровые
Рисунок № 2
Внешний вид.
Амперметры цифровые
Рисунок № 3
Внешний вид.
Амперметры цифровые
Рисунок № 4
Внешний вид.
Амперметры цифровые
Рисунок № 5
Внешний вид.
Амперметры цифровые
Рисунок № 6
Внешний вид.
Амперметры цифровые
Рисунок № 7
Внешний вид.
Амперметры цифровые
Рисунок № 8
Внешний вид.
Амперметры цифровые
Рисунок № 9
Внешний вид.
Амперметры цифровые
Рисунок № 10
Программное обеспечение
Амперметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики амперметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО амперметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже: - для модификаций SI50-o, SI120-o, S5I50-o, S5I74-o, S5I83-o, S5I96-o, S5I120-o, S3I120-O |
115А |
- для модификаций S5I120L-o, S3I120L-o, SI120L-o |
114А |
- для модификаций SI50Y-o, S5I50Y-o, S5I96Y-o |
1000 |
- для модификаций SI74-o, SI83-o, SI96-o |
1009 |
- для модификаций SI74Y-o, SI96Y-o, S5I74Y-o |
1003 |
- для модификаций S3I74-o, S3I83-o, S3I96-o |
1006 |
- для модификаций S3I74Y-o |
300B |
- для модификаций S3I96Y-o |
1008 |
- для модификаций SI96X-o, S3I96X-o |
1004 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку амперметров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к амперметрам цифровым серии SПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1А0-8 до 100 А в диапазоне частот от 1-10-1 до Г106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия амперметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно амперметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Амперметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса амперметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Амперметры выпускаются под торговой маркой ELECNOVA®.
Амперметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.

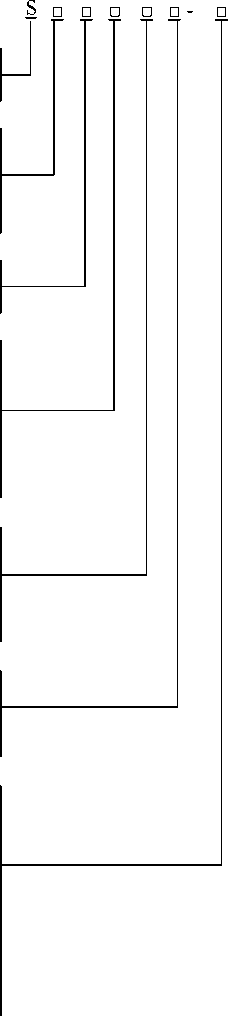

Структура условного обозначения модификаций амперметров:
S - серия амперметров
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока 5 - цепь постоянного тока
I - амперметр
Код габаритного размера: 120 - лицевая панель 120x120 мм, вырез 111x111 мм 96 - лицевая панель 96x96 мм, вырез 91x91 мм 83 - лицевая панель 83x83 мм, вырез 76x76 мм 74 - лицевая панель 74x74 мм, вырез 67x67 мм 50 - лицевая панель 96x48 мм, вырез 91x44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED) Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SIooo-o и S5Iooo-o) или 3 (для модификаций S3Iooo-o) аналоговых выхода K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку амперметров любым технологическим способом в виде буквенно-цифрового кода.
Общий вид амперметров представлен на рисунке 1. Нанесение знака поверки на амперметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.

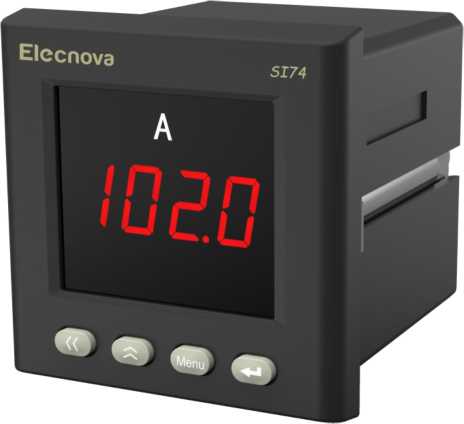

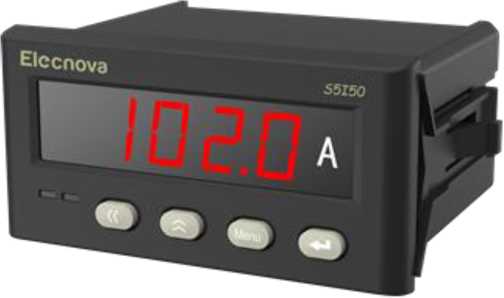

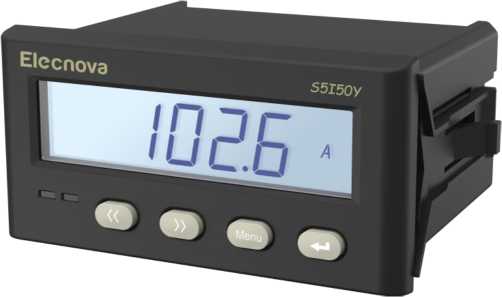

а) модификации SI50-n и S5I50-n

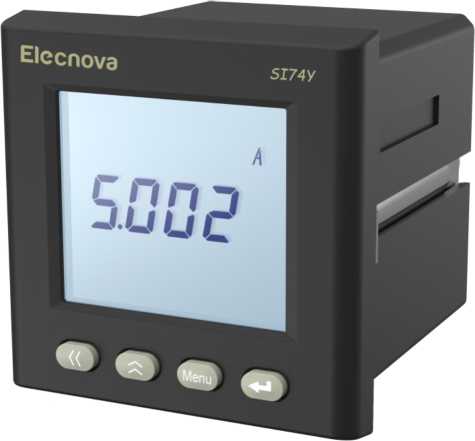

б) модификации SI50Y-^ и S5I50Y-^

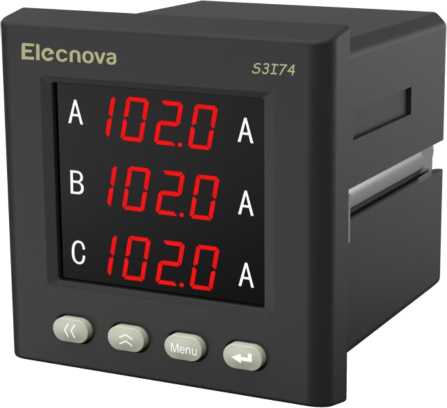

в) модификации S3I74-O

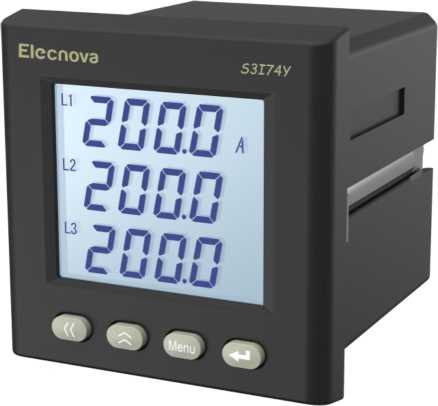

г) модификации S3I74Y-^

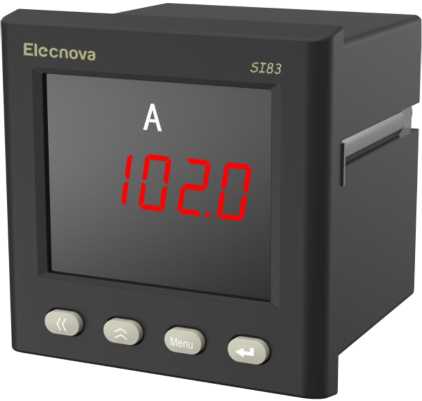

ж) модификации SI83-n и S5I83-n

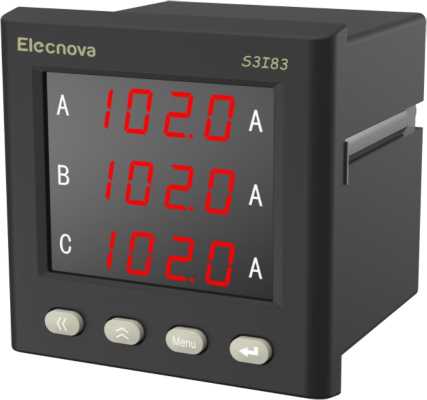

з) модификации S3I83-n

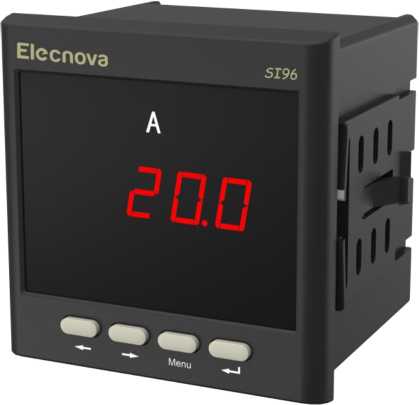

и) модификации SI96-^ и S5I96-^

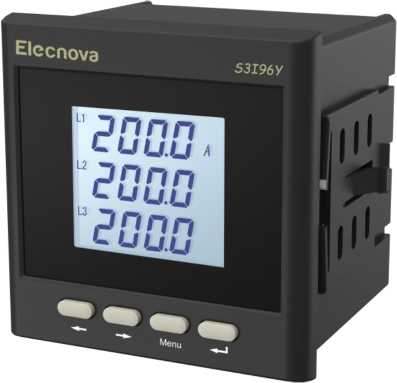

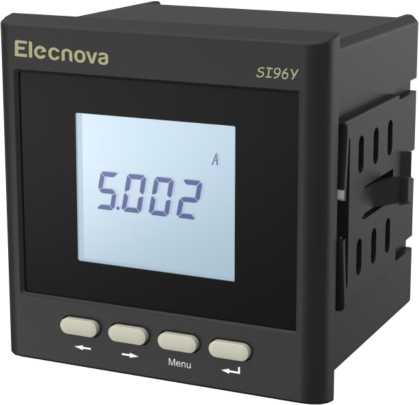

к) модификации SI96Y-^ и S5I96Y-^

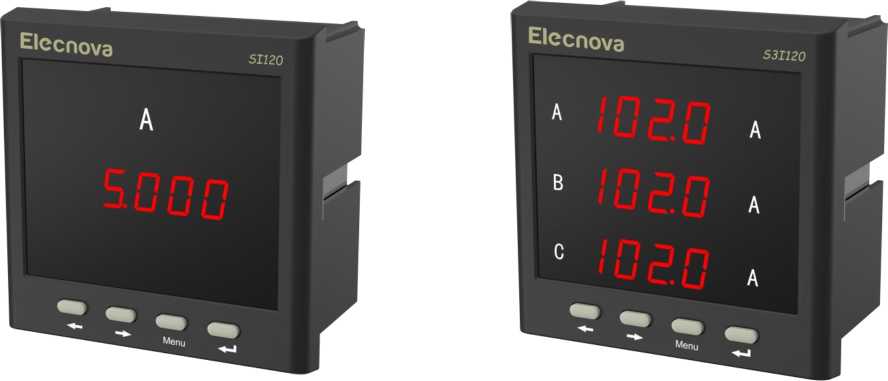

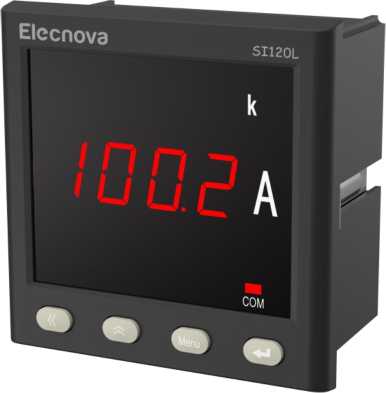

н) модификации SI120-n и S5I120-n

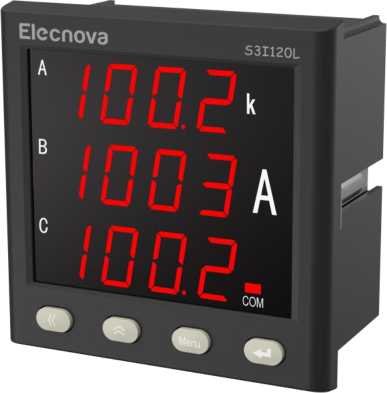

о) модификации S3I120-n
п) модификации S3I96X-^

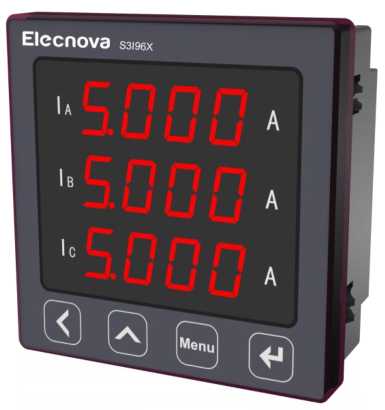

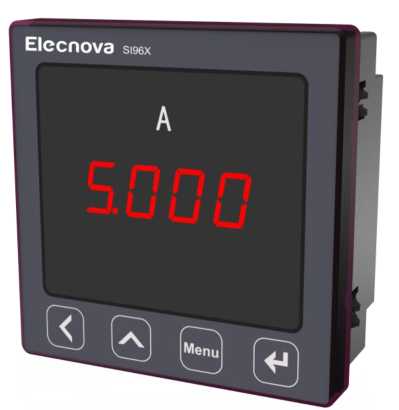

р) модификации SI96X-^
Рисунок 1 - Общий вид амперметров
Таблица 4 -
Наименование |
Обозначение |
Количество |
Амперметр цифровой серии S |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Краткое руководство по эксплуатации |
- |
1 экз. |
Коробка упаковочная |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения силы постоянного тока при непосредственном подключении 1н для модификаций S5Iooo-o, А |
1; 5; 10 |
Номинальное значение входного напряжения постоянного тока в режиме измерений силы постоянного тока свыше 10 А с использованием внешнего шунта ин для модификаций S5Iooo-o, мВ |
75 |
Номинальные среднеквадратические значения силы переменного тока частотой от 45 до 65 Гц 1н для модификаций SIooo-o и S3Iooo-o, А |
1; 5 |
Диапазоны измерений входного сигнала:
|
±(0,005-1,2)-1н (0,005-1,2)-!н ±(0,005-1,2) •ин (0,005-1,2)-U„ (0,005-1,2)-!н |
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы и напряжения постоянного тока (для модификаций S5Iooo-o), среднеквадратического значения силы переменного тока (для модификаций SIooo-o и S3Iooo-o), % |
±0,2; ±0,5 |
Диапазон измерений частоты переменного тока в диапазоне силы переменного тока от 0,15-1н до 1,2-1н для модификаций SIooo-o и S3Iooo-o, Гц |
от 45 до 65 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SIooo-o и S3Iooo-o, Гц |
±0,01 |
Выходные аналоговые сигналы |
0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения силы постоянного тока/среднеквадратического значения силы переменного тока в выходной аналоговый сигнал, % |
±0,5 |
* Только для модификаций S5Iooo-o. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х |
24; от 80 до 270 |
- для остальных модификаций |
от 80 до 270 |
- напряжение переменного тока, В |
от 80 до 270 |
- частота переменного тока, Г ц |
50/60 |
Потребляемая мощность, В^А, не более |
5 |
Габаритные размеры (длинахширинахглубина), мм, не более: - код габаритного размера 120 |
120х120х76 |
- код габаритного размера 83 |
83x83x75 |
- код габаритного размера 96 |
96x96x98 |
- код габаритного размера 74 |
74x74x90 |
- код габаритного размера 50 |
96x48x82 |
Масса, кг, не более |
0,5 |
Рабочие условия измерений: - температура окружающей среды, °С: - для амперметров со светодиодным индикатором |
от -40 до +70 |
- для амперметров с жидкокристаллическим индикатором |
от -25 до +70 |
- относительная влажность, %, не более |
93 |
Средняя наработка на отказ, ч |
160000 |
Средний срок службы, лет |
25 |
