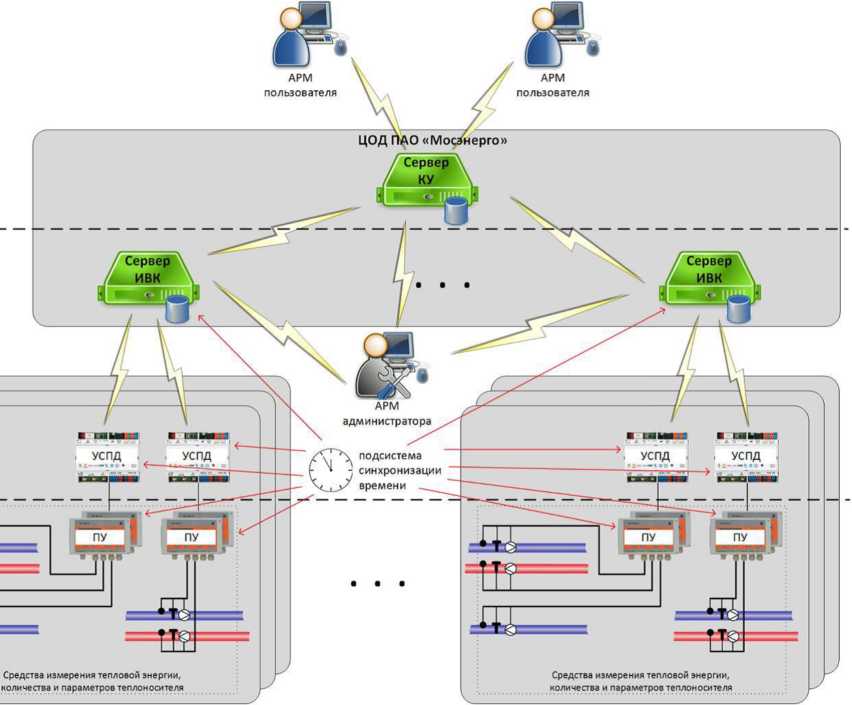

Наименование

№

ТЭЦ-21

№

ТЭЦ-21 (продолжение)

1

Магистраль 1 «Ховрино»

22

Аварийная подпитка бл.9 от НПТС бл.8

2

Магистраль 12 «Дмитрово»

23

Сырая вода на подпитку т/с № 3 от 4ЦН

3

Магистраль 24 «Проспект Мира»

24

Сырая вода на подпитку т/с № 4 КТЦ-1

4

Магистраль 25 «Химки»

25

Аварийная подпитка бл.8

5

Магистраль 31 «Лианозово»

26

Сырая вода на подпитку т/с М24 «Проспект Мира»

6

Магистраль 5 «Медведковская»

7

Магистраль №81

№

РТС «Новомосковская»

8

Подпитка т/с М24 «Проспект Мира»

27

Вывод 1 правое направление

9

Подпитка т/с от ДПТС-1

28

Вывод 2 левое направление

10

Подпитка т/с от ДПТС-2

29

Подпиток

11

Подпитка т/с от ДПТС-3

30

Холодная вода

12

Подпитка т/с от ДПТС-4

№

РТС «Отрадное»

13

Подпитка т/с от ДПТС-5

31

Вывод 1 правое направление

14

Подпитка т/с М25 «Химки»

32

Вывод 2 левое направление

15

Подпитка т/с за БПТС-1

33

Подпиток

16

Подпиточная вода от бл. 11

34

Холодная вода

17

Холодная вода КТО №1

№

КТС Стандартная

18

Холодная вода КТО №2

35

Вывод

19

Наружный воздух

36

Подпиток

20

Сырая вода на подпитку т/с 6ЦН

37

Холодная вода

21

Подпиточная вода за БПТС-3 бл.10

-

-

№¹

Наименование

Рег. № в ФИФ ОЕИ

Кол-во

1

2

3

4

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

72830-18

1 шт.

- вычислитель УВП-280 модификация УВП-280Б.01

53503-13

1 шт.

1, 2, 4

- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц)

28363-14

2 шт.

- комплект термометров сопротивления КТПТР-01

46156-10

2 комп.²

- датчик давления ЭМИС-БАР 103Н

72888-18

2 шт.

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

72830-18

1 шт.

3, 5, 6,

- вычислитель УВП-280 модификация УВП-280А.01

53503-13

1 шт.

27, 28,

- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц)

28363-14

2 шт.

31, 32

- комплект термометров сопротивления КТПТР-01

46156-10

2 комп.²

- датчик давления ЭМИС-БАР 103Н

72888-18

2 шт.

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

72830-18

1 шт.

- вычислитель УВП-280 модификация УВП-280А.01

53503-13

1 шт.

7, 35

- теплосчетчик ВИС.Т3 исполнение ВС

67374-17

2 шт.

- комплект термометров сопротивления КТПТР-01

46156-10

2 комп.²

- датчик давления ЭМИС-БАР 103Н

72888-18

2 шт.

1

2

3

4

8-16,

29, 33,

36

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

• - вычислитель УВП-280 модификация УВП-280А.01

• - теплосчетчик ВИС.Т3 исполнение ВС

• - термометр сопротивления из платины технический ТПТ-1³

• - датчик давления ЭМИС-БАР 103Н

72830-18

53503-13

67374-17

46155-10

72888-18

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

17, 18

Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе:

• - вычислитель УВП-280 модификация УВП-280А.01

• - термометр сопротивления из платины технический ТПТ-1³

• - датчик давления ЭМИС-БАР 103Н

48574-11

53503-13

46155-10

72888-18

1 шт.

1 шт.

1 шт.

1 шт.

19

Вычислитель УВП-280

Преобразователь температуры термоэлектрический ТМТ

Датчик давления Сапфир-22МП модификация Сапфир-22МП ДА

18379-09

15422-96

19056-99

1 шт.

1 шт.

1 шт.

20

Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь давления измерительный АИР-10S-Д,И мод. 1160 Термопреобразователь сопротивления платиновый ТСП-Р-160

20699-06

31654-09

22557-02

1 шт.

1 шт.

1 шт.

21-24

Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10 Термометр платиновый технический ТПТ-1³

20699-11

15020-07

14640-05

1 шт.

1 шт.

1 шт.

25

Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10

Термометр сопротивления из платины технический ТПТ-1-1

20699-11

15020-07

46155-10

1 шт.

1 шт.

1 шт.

26

Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10 Термопреобразователь сопротивления платиновый ТСП-Р

20699-11

15020-07

22557-02

1 шт.

1 шт.

1 шт.

30⁵, 34⁵, 37⁵

Термометр сопротивления из платины технический ТПТ-1³

46155-10

1 шт.

¹ Приведена нумерация в соответствии с таблицей 1;

² Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности;

• ³ Вид исполнения ТПТ-1-3;

• ⁴ Данные средства измерений подключаются к счетчику-расходомеру электромагнитному РМ5 модификация РМ5-Т;

⁵ Данные УУ для подключения термометров сопротивления из платины технических ТПТ-1-3 используют УВП-280 из состава других УУ, соответственно: УУ 30 подключается через УВП-280 из состава УУ 29; УУ 34 подключается через УВП-280 из состава УУ 33; УУ 37 подключается через УВП-280 из состава УУ 36.

Наименование

Обозначение

Количество

1

2

3

Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала¹

АСКУТЭ ТЭЦ-21

1 шт.

1

2

3

Формуляр АСКУТЭ ТЭЦ-21 в части ТЭЦ-21

40166302.289939190.012.ФО.21.01

1 экз.

Формуляр АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»

40166302.289939190.012.ФО.21.02

1 экз.

Формуляр АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»

40166302.289939190.012.ФО.21.03

1 экз.

Формуляр АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская»

40166302.289939190.012.ФО.21.04

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части ТЭЦ-21

40166302.289939190.012.РЭК.21.01 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»

40166302.289939190.012.РЭК.21.02 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»

40166302.289939190.012.РЭК.21.03 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская»

40166302.289939190.012.РЭК.21.04 РЭ

1 экз.

Методика поверки

40166302.289939190.012.МПИ.21

1 экз.

Методика измерений АСКУТЭ ТЭЦ-21 в части ТЭЦ-21²

40166302.289939190.012.МВИ.21.01

1 экз.

Методика измерений АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»²

40166302.289939190.012.МВИ.21.02

1 экз.

Методика измерений АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»²

40166302.289939190.012.МВИ.21.03

1 экз.

Методика измерений АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская»²

40166302.289939190.012.МВИ.21.04

1 экз.

Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-21

-

1 компл.

• ¹ заводской № 021;

• ² Полное наименования документов указано в разделе «


  Метрологические и технические характеристики Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-21 и котельных, входящих в состав филиала (Обозначение отсутствует)

  Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части ТЭЦ-21

  Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы ТЭЦ-21
  1	2	3
  1. Магистраль 1 «Ховрино» (DN1200)
  Диапазон измерений объемного расхода, м3/ч
  - подающий	от 142,63 до 43197,12	от 400 до 14000
  - обратный	от 142,63 до 43197,12	от 400 до 14000

  1	2	3
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до ±1,47
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до ±1,59
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c, но не более ±6,5	от ±1,61 до ±3,07
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  2. Магистраль 12 «Дмитрово» (DN1200)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 550 до 14000 от 550 до 14000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до ±1,19
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до ±1,31
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86

  1	2	3
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,61 до ±2,79
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  3. Магистраль 24 «Проспект Мира» (DN1200)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 400 до 12000 от 400 до 12000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до±1,47
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до±1,59
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,61 до ±3,07
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90

  1	2	3
  4. Магистраль 25 «Химки» (DN1000)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 99,05 до 29998 от 99,05 до 29998	от 250 до 10000 от 250 до 10000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до ±1,58
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,61 до ±3,18
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  5. Магистраль 31 «Лианозово» (DN1200)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 400 до 12000 от 400 до 12000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до±1,47
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до±1,59
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86

  1	2	3
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E с), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E с , но не более ±6,5	от ±1,61 до ±3,07
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  6. Магистраль 5 «Медведковская» (DN1000/DN1200)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 99,05 до 29998 от 142,63 до 43197,12	от 550 до 14000 от 550 до 14000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % - подающий - обратный	от ±0,46 до ±3,31 от ±0,46 до ±3,31	от ±0,47 до ±0,96 от ±0,48 до ±1,19
  Пределы допускаемой относительной погрешности измерений массы, % - подающий - обратный	от ±0,58 до ±3,43 от ±0,58 до ±3,43	от ±0,59 до ±1,08 от ±0,60 до ±1,31
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E с), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E с , но не более ±6,5	от ±1,60 до ±2,56
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63

  1	2	3
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  7. Магистраль №81 (DN100)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 0,128 до 32 от 0,128 до 32	от 0,128 до 32 от 0,128 до 32
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	±1,12 ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур, %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,74 до ±3,59
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  8. Подпиток т/с М24 «Проспект Мира» (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1 до 1000	от 1 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102

  1	2	3
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  9. Подпитка т/с от ДПТС-1 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  10. Подпитка т/с от ДПТС-2 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  11. Подпитка т/с от ДПТС-3 (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1 до 1000	от 1 до 1000

  1	2	3
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  12. Подпитка т/с от ДПТС-4 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  13. Подпитка т/с от ДПТС-5 (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1 до 1000	от 1 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102

  1	2	3
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  14 Подпитка т/с М25 «Химки» (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1 до 1000	от 1 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  15. Подпитка т/с за БПТС-1 (DN200 мм)
  Диапазон измерений объемного расхода, м3/ч	от 1 до 1000	от 1 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  16. Подпиточная вода от бл. 11 (DN150)
  Диапазон измерений объемного расхода, м3/ч	от 0,6 до 600	от 0,6 до 600

  1	2	3
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±1,00 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,13 до ±3,41
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,16 до ±3,46
  17. Холодная вода КТО №1
  Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,40 до ±1,90	от ±0,40 до ±0,60
  Диапазон измерений избыточного давления, МПа	от 0 до 2,5	от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,59	от ±0,53 до ±0,59
  18. Холодная вода КТО №2
  Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,40 до ±1,90	от ±0,40 до ±0,60
  Диапазон измерений избыточного давления, МПа	от 0 до 2,5	от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,59	от ±0,53 до ±0,59
  19. Наружный воздух
  Диапазон измерений температуры, °С	от -50 до +120	от -45 до +45
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,30 до ±0,43	от ±0,20 до ±0,30
  Диапазон измерений абсолютного давления, МПа	от 0 до 0,16	от 0 до 0,16
  Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений давления, %	от ±0,53 до ±1,85	от ±0,53 до ±1,85
  20. Сырая вода на подпиток т\с 6 ЦН (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1,0 до 1000	от 1,0 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,51 до ±2,0	от ±0,51 до ±2,0
  Диапазон измерений избыточного давления, МПа	от 0 до 1,0	от 0 до 0,63
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,6	от ±1,1 до ±2,6
  Диапазон измерений температуры, °С	от 0 до +180	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±1,61	от ±0,35 до ±0,63

  1	2	3
  21. Подпиточная вода за БПТС-3 бл.10 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,51 до ±2,0	от±0,51 до ±2,0
  Диапазон измерений избыточного давления, МПа	от 0 до 1,0	от 0 до 0,63
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от -200 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±2,45	от ±0,35 до ±0,63
  22. Аварийный подпиток бл.9 от НПТС бл.8 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,51 до ±2,0	от±0,51 до ±2,0
  Диапазон измерений избыточного давления, МПа	от 0 до 1,0	от 0 до 0,63
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от -200 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±2,45	от ±0,35 до ±0,63
  23. Сырая вода на подпиток т\с №3 4 ЦН (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1,0 до 1000	от 1,0 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,51 до ±2,0	от±0,51 до ±2,0
  Диапазон измерений избыточного давления, МПа	от 0 до 0,6	от 0 до 0,6
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от -200 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±2,45	от ±0,35 до ±0,63
  24. Сырая вода на подпиток т\с №4 КТЦ-1 (DN150)
  Диапазон измерений объемного расхода, м3/ч	от 0,6 до 600	от 0,6 до 600
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,51 до ±2,0	от±0,51 до ±2,0

  1	2	3
  Диапазон измерений избыточного давления, МПа	от 0 до 1,0	от 0 до 0,63
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от -50 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±2,45	от ±0,35 до ±0,63
  25. Аварийный подпиток блока №8 (DN300)
  Диапазон измерений объемного расхода, м3/ч	от 2,5 до 2500	от 2,5 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,51 до ±2,0	от±0,51 до ±2,0
  Диапазон измерений избыточного давления, МПа	от 0 до 0,6	от 0 до 0,6
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от -200 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±2,45	от ±0,35 до ±0,63
  26 . Сырая вода на подпиток т\с «Проспект Мира» (D	V200)
  Диапазон измерений объемного расхода, м3/ч	от 1,0 до 1000	от 1,0 до 1000
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,5 до ±2,0	от ±0,5 до ±2,0
  Пределы допускаемой относительной погрешности измерений массы, %	от±0,6 до ±2,1	от±0,6 до ±2,1
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 0,63
  Пределы допускаемой относительной погрешности измерений давления, %	от ±1,1 до ±2,0	от ±1,1 до ±2,0
  Диапазон измерений температуры, °С	от 0 до +180	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,35 до ±1,61	от ±0,35 до ±0,63
  СОЕВ
  Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
  Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. ТЭЦ-21. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

  Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская»

  Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Новомосковская»
  1	2	3
  27. Вывод 1 правое направление (DN700)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 48,53 до 14699,02 от 48,53 до 14699,02	от 200 до 4000 от 200 до 4000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до ±1,14
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до ±1,26
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,61 до ±2,74
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  28. Вывод 2 левое направление (DN700)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 48,53 до 14699,02 от 48,53 до 14699,02	от 200 до 2500 от 200 до 2500
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,51 до ±1,14
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,63 до ±1,26

  1	2	3
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,64 до ±2,74
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  29. Подпиток (DN150)
  Диапазон измерений объемного расхода, м3/ч	от 0,64 до 160	от 0,64 до 160
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±2,5 до ±4,0
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±0,93 до ±2,6
  30. Холодная вода
  Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76

  1	2	3
  Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
  Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Новомосковская». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

  Таблица 7 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»

  Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Отрадное»
  1	2	3
  31. Вывод 1 правое направление (DN800)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 200 до 5000 от 200 до 5000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,49 до ±1,36
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,61 до ±1,48
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c, но не более ±6,5	от ±1,62 до ±2,96
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63

  1	2	3
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  32. Вывод 2 левое направление (DN800)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 200 до 5000 от 200 до 5000
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,49 до±1,36
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,61 до±1,48
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,62 до ±2,96
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  33. Подпиток (DN200)
  Диапазон измерений объемного расхода, м3/ч	от 1,28 до 320	от 1,28 до 320
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01

  1	2	3
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±2,5 до ±4,05
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±0,93 до ±2,68
  34. Холодная вода
  Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
  СОЕВ
  Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
  Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Отрадное». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

  Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»

  Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы КТС «Стандартная»
  1	2	3
  35. Вывод (DN150.)
  Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 1,6 до 400 от 1,6 до 400	от 12,8 до 320 от 12,8 до 320
  Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,60 до±2,00	от ±0,60 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до±2,12	от ±0,72 до ±2,12
  Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
  Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86

  1	2	3
  Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
  Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
  Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
  Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,73 до ±3,60
  Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
  36. Подпиток (DN40)
  Диапазон измерений объемного расхода, м3/ч	от 0,128 до 32	от 0,2 до 20
  Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,6 до ±2,00	от ±0,6 до ±2,00
  Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
  Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
  Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
  Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
  Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		±1,14 до ±4,35
  Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		±1,05 до ±3,96
  37. Холодная вода
  Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
  Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76

  1	2                     3
  СОЕВ
  Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
  Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. КТС «Стандартная». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

  Таблица 9 - Основные технические характеристики

  Наименование характеристики	Значение
  Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа	от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7
  Емкость архива АСКУТЭ ТЭЦ-21, не менее: - часового - суточного - месячного (итоговые значения)	60 суток 6 месяцев 3 года
  Глубина хранения результатов измерений на СКУ, лет, не менее	3,5
