Номер по Госреестру СИ: 83856-21
83856-21 Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-16 и котельных, входящих в состав филиала
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-16) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Внешний вид.
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-16 и котельных, входящих в состав филиала
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-16 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ филиала ТЭЦ-16, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ филиала ТЭЦ-16 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-16;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-16 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-16;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-16;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-16;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-16.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-16 проведено с учетом влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-16 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
-
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ ТЭЦ-16;
-
- для ПО СУ - «высокий»;
-
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Теплоэнергоучет. Метролог |
Идентификационное наименование ПО |
US-ME |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.0 |
Цифровой идентификатор ПО (контрольная сумма) |
E72C3A765F0313287A953BE75B6BE96F |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-16 |
Номер версии (идентификационный номер) ПО |
0.1.664 |
Цифровой идентификатор ПО (контрольная сумма) |
6a9fcf88e38b5dde216bfb70eeee5cf2 |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений».
Сведения о методиках (методах) измерений приведены в документах:
- 40166302.289939190.012.МВИ.16.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. ТЭЦ-16. Методика измерений»;
- 40166302.289939190.012.МВИ.16.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11. Методика измерений»;
- 40166302.289939190.012.МВИ.16.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11А. Методика измерений»;
- 40166302.289939190.012.МВИ.16.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. РТС Красная Пресня. Методика измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Системе автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
Изготовитель
Публичное акционерное общество энергетики и электрификации «Мосэнерго» (ПАО «Мосэнерго»)ИНН 7705035012
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3 Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00
Web-сайт: https://www.mosenergo.gazprom.ru/
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт: https://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия АСКУТЭ ТЭЦ-16 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-16 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-16 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-16 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-16, КТС-11, КТС-11А, РТС Красная пресня. Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
Наименование | |||||||
№ |
ТЭЦ-16 |
№ |
КТС-11 |
№ |
КТС-11А |
№ |
РТС Красная пресня |
1 |
Магистраль М1 |
12 |
Вывод |
15 |
Вывод 1 |
19 |
Вывод 1-ой очереди |
2 |
Магистраль М2 |
13 |
Подпиток |
16 |
Вывод 2 |
20 |
Вывод 2-ой очереди |
3 |
Магистраль М10 |
14 |
Холодная вода |
17 |
Подпиток |
21 |
Вывод 3-ой очереди |
4 |
Магистраль М13 |
- |
- |
18 |
Холодная вода |
22 |
Подпитка 3-ей очереди |
5 |
Магистраль М17 |
23 |
Подпитка общая | ||||
6 |
Подпиток ТС №1 |
24 |
Холодная вода 1 | ||||
7 |
Подпиток ТС №2 |
25 |
Холодная вода 2- | ||||
8 |
Подпиток ТС №3 |
- |
- | ||||
9 |
Холодная вода ХВО №1 |
- |
- | ||||
10 |
Холодная вода ХВО №2 |
- |
- | ||||
11 |
Аварийный подпиток |
- |
- |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-16. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.
Структурная схема АСКУТЭ ТЭЦ-16 приведена на рисунке 1.
Таблица 2 - Перечень СИ
№1 |
Наименование |
Рег. № в ФИФ ОЕИ |
Кол-во |
1-5, 12, 15, 16, 19, 20, 21 |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:
|
72830-18 53503-13 28363-14 46156-10 72888-18 |
1 шт.
2 комп.2 2 шт. |
6-8, 13, 17, 22, 23 |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:
|
72830-18 53503-13 67374-17 46155-10 72888-18 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
9, 10 |
Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе:
|
48574-11 53503-13 46155-10 72888-18 |
1 шт. 1 шт. 1 шт. 1 шт. |
11 |
Расходомер-счетчик электромагнитный РМ-5-Т Датчик давления Метран-100 Термометр сопротивления платиновый ТС-Б-Р |
20699-11 22235-01 61801-15 |
1 шт. 1 шт. 1 шт. |
143, 183, 243, 253 |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:
|
72830-18 53503-13 46155-10 |
1 шт. 1 шт. 1 шт. |
|
АСКУТЭ ТЭЦ-16 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-16, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-16 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-16, приведенные в таблицах 5 - 9. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-16 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-16 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-16 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от
несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-16, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-16 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-16 указан в формуляре.

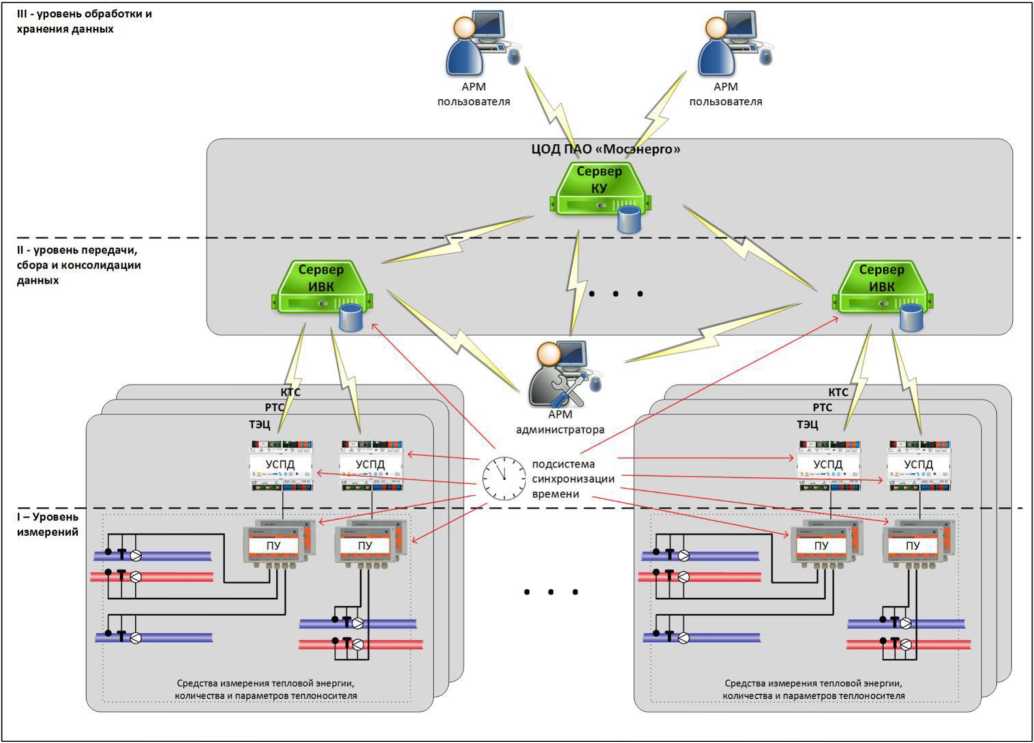

Рисунок 1 - Структурная схема АСКУТЭ ТЭЦ-16
Таблица 10 - Комплектность
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала1 |
АСКУТЭ ТЭЦ-16 |
1 шт. |
Формуляр АСКУТЭ ТЭЦ-16 в части ТЭЦ-16 |
40166302.289939190.012.ФО.16.01 |
1 экз. |
Формуляр АСКУТЭ ТЭЦ-16 в части КТС-11 |
40166302.289939190.012.ФО.16.02 |
1 экз. |
Формуляр АСКУТЭ ТЭЦ-16 в части КТС-11А |
40166302.289939190.012.ФО.16.03 |
1 экз. |
Формуляр АСКУТЭ ТЭЦ-16 в части РТС Красная Пресня |
40166302.289939190.012.ФО.16.04 |
1 экз. |
Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части ТЭЦ-16 |
40166302.289939190.012.РЭК.16.01 РЭ |
1 экз. |
Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части КТС-11 |
40166302.289939190.012.РЭК.16.02 РЭ |
1 экз. |
Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части КТС-11А |
40166302.289939190.012.РЭК.16.03 РЭ |
1 экз. |
Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части РТС Красная Пресня |
40166302.289939190.012.РЭК.16.04 РЭ |
1 экз. |
