Номер по Госреестру СИ: 83392-21
83392-21 Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ГРЭС-3 и котельных, входящих в состав филиала
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала (далее - АСКУТЭ ГРЭС-3) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Внешний вид.
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ГРЭС-3 и котельных, входящих в состав филиала
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) АСКУТЭ ГРЭС-3 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ГРЭС-3, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ГРЭС-3 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ГРЭС-3;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ГРЭС-3 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ГРЭС-3;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ГРЭС-3;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ГРЭС-3;
- журналирование действий пользователей и работы АСКУТЭ ГРЭС-3.
Нормирование метрологических характеристик АСКУТЭ ГРЭС-3 проведено с учетом влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ГРЭС-3 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
-
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ ГРЭС-3;
-
- для ПО СУ - «высокий»;
-
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Теплоэнергоучет. Метролог |
Идентификационное наименование ПО |
US-ME |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.0 |
Цифровой идентификатор ПО (контрольная сумма) |
E72C3A765F0313287A953BE75B6BE96F |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Модуль КУ ВУ АСКУТЭ, Филиал ГРЭС-3 |
Номер версии (идентификационный номер) ПО |
0.1.697 |
Цифровой идентификатор ПО (контрольная сумма) |
8b1582a5a228ebb7f77ef503b21881de |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений».
приведены в документах:
- 40166302.289939190.012.МВИ.03.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ГРЭС-3. Методика измерений»;
- 40166302.289939190.012.МВИ.03.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ТЭЦ-30. Методика измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Системе автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
Изготовитель
Публичное акционерное общество энергетики и электрификации «Мосэнерго»(ПАО «Мосэнерго»)
ИНН 7705035012
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3
Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00
Web-сайт: https://www.mosenergo.gazprom.ru/
Е-mail: mosenergo@mosenergo.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт: https://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия АСКУТЭ ГРЭС-3 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ГРЭС-3 представляет собой многофункциональную, проектно -компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ГРЭС-3 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ГРЭС-3 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ГРЭС-3 и ТЭЦ-30. Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
Наименование | |||
№ |
ГРЭС-3 |
№ |
ТЭЦ-30 |
1 |
Магистраль № 1 (ул. Горького) |
13 |
Магистраль №1 «Теплосеть» |
2 |
Магистраль № 2 (ул. Ленина) |
14 |
Магистраль №2 «ГВС» |
3 |
Магистраль № 3 (ул. Советская) | ||
4 |
Магистраль № 4 (ул. Будённого) | ||
5 |
Магистраль № 5 (Мебельный комбинат) | ||
6 |
Магистраль № 6 (Сетевая вода ЭНИЦ) | ||
7 |
Магистраль № 7 (Баня т/с) (М11) | ||
8 |
Магистраль № 8 (Баня ГВС) (М11) | ||
9 |
Подпитка т/с сырой водой | ||
10 |
Подпитка ХОВ | ||
11 |
Озёрная (Холодная) вода | ||
12 |
Наружный воздух |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ГРЭС-3. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.
Структурная схема АСКУТЭ ГРЭС-3 приведена на рисунке 1.
Таблица 2 - Перечень СИ
№1 |
Наименование |
Рег. № в ФИФ ОЕИ |
Кол-во |
1 |
2 |
3 |
4 |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: |
72830-18 |
1 шт. | |
- вычислитель УВП-280А.01 |
53503-13 |
1 шт. | |
1, 3, 5 |
- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) |
28363-14 |
2 шт. |
- комплект термометров сопротивления КТПТР-01 |
46156-10 |
2 комп.2 | |
- датчик давления ЭМИС-БАР 103Н |
72888-18 |
2 шт. | |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: |
72830-18 |
1 шт. | |
2, 4, 6, |
- вычислитель УВП-280А.01 |
53503-13 |
1 шт. |
7, 13, |
- теплосчетчик ВИС.Т3 исполнение ВС |
67374-17 |
2 шт. |
14 |
- комплект термометров сопротивления КТПТР-01 |
46156-10 |
1 комп. |
- датчик давления ЭМИС-БАР 103Н |
72888-18 |
2 шт. | |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: |
72830-18 |
1 шт. | |
- вычислитель УВП-280А.01 |
53503-13 |
1 шт. | |
8 |
- диафрагма ДКС-06-65-А/Б-1 |
- |
1 шт. |
- преобразователь дифференциального давления АИР-20/М2-Н/ДД |
63044-16 |
1 шт. | |
- датчик давления ЭМИС-БАР 123Н |
72888-18 |
1 шт. | |
- термометр платиновый технический ТПТ-1-3 |
46155-10 |
1 шт. | |
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: |
72830-18 |
1 шт. | |
- вычислитель УВП-280А.01 |
53503-13 |
1 шт. | |
9, 10 |
- теплосчетчик ВИС.Т3 исполнение ВС |
67374-17 |
1 шт. |
- термометр платиновый технический ТПТ-1-3 |
46155-10 |
1 шт. | |
- датчик давления ЭМИС-БАР 103Н |
72888-18 |
1 шт. |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
113 |
Комплект термометров сопротивления КТПТР-014 Датчик давления ЭМИС-БАР 103Н |
46156-10 72888-18 |
1 шт. 1 шт. |
125 |
Датчик температуры ТСПТ |
57175-14 |
1 шт. |
1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Средства измерений, установленные на данном УУ, подключаются к УВП-280 из состава теплосчетчика ЭМИС-ЭСКО 2210 установленного на УУ 9; 4 Установлен один термометр сопротивления из платины технический разностный из состава комплекта; 5 Средства измерений, установленные на данном УУ, подключаются к УВП-280 из состава теплосчетчика ЭМИС-ЭСКО 2210 установленного на УУ 10. |
АСКУТЭ ГРЭС-3 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ГРЭС-3, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ГРЭС-3 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ГРЭС-3, приведенные в таблицах 5 - 7. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ГРЭС-3 как их неотъемлемая часть.
АСКУТЭ ГРЭС-3 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ГРЭС-3 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ГРЭС-3, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ГРЭС-3 не предусмотрено. Заводской номер АСКУТЭ ГРЭС-3 указан в формуляре.

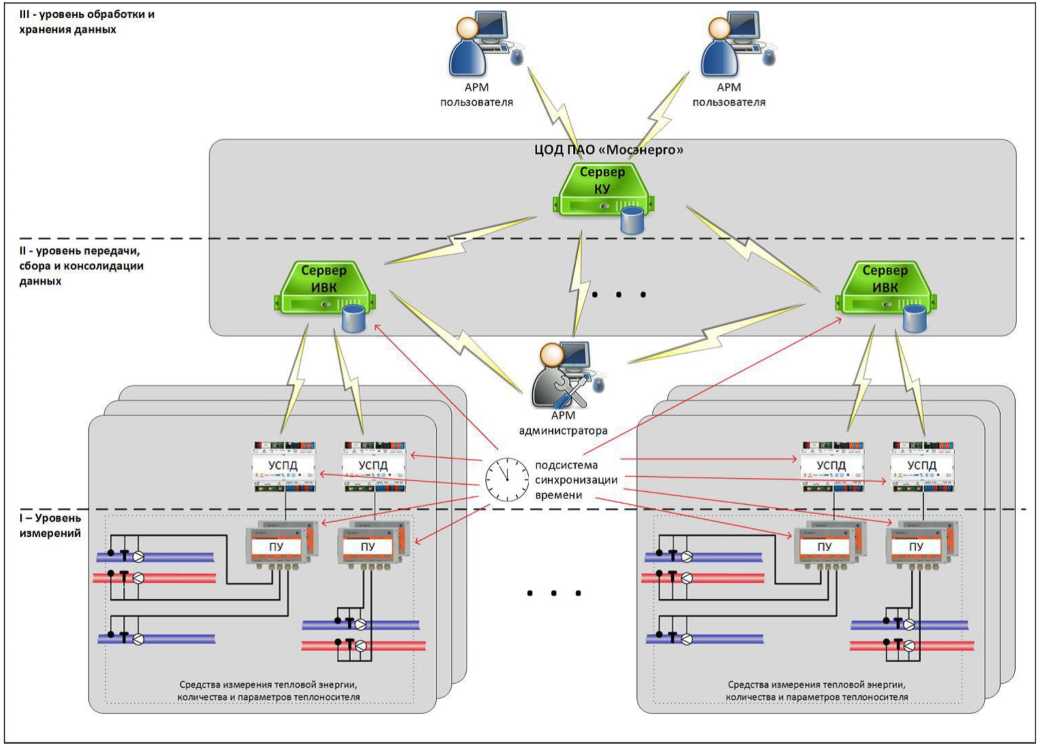

Рисунок 1 - Структурная схема АСКУТЭ ГРЭС-3
Таблица 8 - Комплектность
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала1 |
АСКУТЭ ГРЭС-3 |
1 шт. |
Формуляр АСКУТЭ ГРЭС-3 в части ГРЭС-3 |
40166302.289939190.012.ФО.03.01 |
1 экз. |
Формуляр АСКУТЭ ГРЭС-3 в части ТЭЦ-30 |
40166302.289939190.012.ФО.03.02 |
1 экз. |
Руководство по эксплуатации АСКУТЭ ГРЭС-3 в части ГРЭС-3 |
40166302.289939190.012.РЭК.03.01 РЭ |
1 экз. |
Руководство по эксплуатации АСКУТЭ ГРЭС-3 в части ТЭЦ-30 |
40166302.289939190.012.РЭК.03.02 РЭ |
1 экз. |
Методика измерений АСКУТЭ ГРЭС-3 в части ГРЭС-32 |
40166302.289939190.012.МВИ. 03.01 |
1 экз. |
Методика измерений АСКУТЭ ГРЭС-3 в части в части ТЭЦ-302 |
40166302.289939190.012.МВИ. 03.02 |
1 экз. |
