Номер по Госреестру СИ: 83625-21
83625-21 Щупы индуктивные
(Обозначение отсутствует)
Назначение средства измерений:
Щупы индуктивные предназначены для контактных измерений линейных размеров, толщины, радиального биения, осевого биения, формы клиньев и конусов, концентричности двух диаметров вала, нахождения разности высот между двумя уступами, перпендикулярности.
Внешний вид.
Щупы индуктивные
Рисунок № 1
Внешний вид.
Щупы индуктивные
Рисунок № 2
Внешний вид.
Щупы индуктивные
Рисунок № 3
Внешний вид.
Щупы индуктивные
Рисунок № 4
Внешний вид.
Щупы индуктивные
Рисунок № 5
Внешний вид.
Щупы индуктивные
Рисунок № 6
Внешний вид.
Щупы индуктивные
Рисунок № 7
Внешний вид.
Щупы индуктивные
Рисунок № 8
Внешний вид.
Щупы индуктивные
Рисунок № 9
Внешний вид.
Щупы индуктивные
Рисунок № 10
Программное обеспечение
Показывающие приборы и соединительные модули имеют встроенное и (или) внешнее программное обеспечение, разработанные для визуализации или передачи результатов измерений на внешнее устройство. Влияние программного обеспечения на метрологические характеристики щупов индуктивных отсутствует.
Таблица 1 - Сведения об идентификационных данных ПО
Идентификационные данные (признаки) |
Значение | ||
Встроенное ПО |
Внешнее ПО для соединительных модулей | ||
Для показывающих приборов |
Для соединительных модулей | ||
Идентификационное наименование ПО |
- |
- |
MarWin Millimar Cockpit |
Номер версии (идентификационный номер) ПО |
V 1.0 и выше |
V 1.0 и выше |
V 12.00 и выше |
Цифровой идентификатор ПО |
Код доступа |
Защита программного обеспечения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Порядок работы» Руководства по эксплуатации на щупы индуктивные.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к щупам индуктивнымГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
Стандарт предприятия «Щупы индуктивные».
Изготовитель
Mahr GmbH, ГерманияАдрес: Carl-Mahr-Str. 1 37073 Gottingen, Deutschland
Тел.: +49 551 7073 800
Факс: +49 711 9312725
Web-сайт: www.mahr.com
E-mail: info@Mahr.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: + 7 (495) 437-56-66
Web- сайт: www.vniims.ru
Принцип действия основан на изменении положения магнитопроводящего сердечника, перемещающегося в системе катушек индуктивности. Сигнал, полученный с индуктивного щупа, принимается показывающим прибором и преобразуется в линейный размер или через соединительный модуль передается на внешнее устройство (компьютер).
В состав щупов индуктивных входит один из показывающих приборов Millimar C 1200, Millimar C 1202, Millimar C 1208, Millimar C 1216, Millimar C 1240 M или Millimar S 1840 M (на выбор); или соединительный модуль Millimar N 1702 М или Millimar N 1704 M.
Измерение требуемого параметра обеспечивается с помощью одного, двух или более индуктивных щупов. Настройка производится по эталонам или блокам концевых мер длины.
Измерение происходит абсолютным или относительным методом.
Щупы индуктивные являются универсальными приборами для линейных измерений. В качестве первичных измерительных преобразователей используются электронные индуктивные преобразователи с механическим контактом на измеряемую деталь. Измерительный стержень щупов индуктивных перемещается в корпусе, который в некоторых моделях может быть защищен специальным эластичным кожухом от попадания пыли и жидкости.
Щупы индуктивные выпускаются в двух сериях P1300 и P2000.
Щупы индуктивные серии Р1300 имеют полумостовой дифференциальный преобразователь, возможность стыковки кабеля и щупа при помощи разъема, возможность установки пневматического отвода, измерительный стержень перемещается в подшипниковой направляющей, имеют небольшие габаритные размеры и изготавливаются следующих моделей: P1300MA, P1300МВ которые отличаются между собой метрологическими и техническими характеристиками.
Щупы индуктивные серии Р2000 имеют линейный дифференциальный преобразователь, некоторые модели оснащены пневматическим отводом или вакуумным арретиром, а также приспособлением для отвода кабеля в боковом направлении. Щупы изготавливаются следующих моделей: Р2004М, Р2004МА, Р2004МВ, Р2010М, Р2010МА, Р2010МВ, Р2104МА, Р2104МВ, которые отличаются между собой метрологическими и техническими характеристиками.
Наряду с сериями, также изготавливаются щупы моделей 1301, 1303, 1340, Р2001М у которых измерительная система конструктивно отделена от направляющей и опорной гильзы, имеют возможность фиксации в различных устройствах, а также устройство отвода измерительного стержня (для моделей 1301 и 1303).
Многообразие индуктивных щупов позволяет их использовать в различных измерительных устройствах.
Показывающие приборы изготавливаются следующие:
- Millimar С 1200, Millimar С 1202 с цифровым отсчетом и псевдоаналоговой шкалой для визуального контроля, имеет функции: изменение направления отсчета, переключение диапазона измерений, ввод пределов допуска, ввод предустановленного значения, установку умножающего коэффициента, передачу данных на внешнее устройство для дальнейшей обработки.
- Millimar С 1208, Millimar С 1216, Millimar С 1240 М с цифровым отсчетом и аналоговой шкалой для визуального контроля, имеют клавишу SELECT для вызова часто используемых функций, функцию статических и динамических измерений, два индуктивных щупа могут быть подключены благодаря режиму автоматического обнаружения, два индуктивных щупа могут быть подключены благодаря режиму автоматического обнаружения, передачу данных на внешнее устройство для дальнейшей обработки.
- Millimar S 1840 M имеют вертикальную трехцветную аналоговую шкалу и двустрочную цифровую индикацию, функцию статических и динамических измерений, передачу данных на внешнее устройство для дальнейшей обработки.
Соединительные модули изготавливаются следующие:
- Millimar N 1702 М, Millimar N 1704 M - с синхронным извлечением данных от нескольких подключенных щупов и функцию статических и динамических измерений, передачу данных на внешнее устройство (компьютер) для дальнейшей обработки.
Все индуктивные щупы (кроме модели 1340) могут подключаться к любому показывающему прибору. Для обеспечения заданной точности индуктивный щуп модели 1340 подключается только к показывающим приборам Millimar C 1240 M, Millimar С 1202, Millimar N 1702 М и Millimar N 1704 M.
Щупы отличаются между собой диапазоном измерений, абсолютной погрешностью измерений и общим видом.
Показывающие приборы отличаются между собой функциональными возможностями и общим видом.
Общий вид щупов индуктивных указан на рисунках 1-6.
Общий вид показывающих приборов указан на рисунках 7-10.
Общий вид соединительных модулей указан на рисунке 11.
Товарный знак изготовителя, модель, а также заводской номер наносятся на корпус индуктивного щупа, показывающего прибора или соединительного модуля лазерной маркировкой или в виде наклейки или таблички и содержит формат буквенно-цифрового обозначения.
а) модель Р1300МА
б) модель Р1300МВ
Рисунок 1 - Общий вид щупов индуктивных серии Р1300
а)
Г о
V
б) модель Р2004МА
в) модель Р2004МВ
модель Р2004М
Рисунок 2 - Общий вид щупов индуктивных серии Р2000
а)
модель Р2010М
а)
б) модель Р2010МА
F
Рисунок 3 - Общий вид щупов индуктивных серии Р2000
модель Р2104МА
I
в) модель Р2010МВ
б) модель Р2104МВ
Рисунок 4 - Общий вид щупов индуктивных серии Р2000
а) модель 1301 б) модель 1303 в) модель 1340
Рисунок 5 - Общий вид щупов индуктивных моделей 1301, 1303, 1340
Рисунок 6 - Общий вид щупов индуктивных модели Р2001М
Рисунок 7 - Общий вид показывающего прибора Millimar C 1200
Рисунок 8 - Общий вид показывающего прибора Millimar C 1202

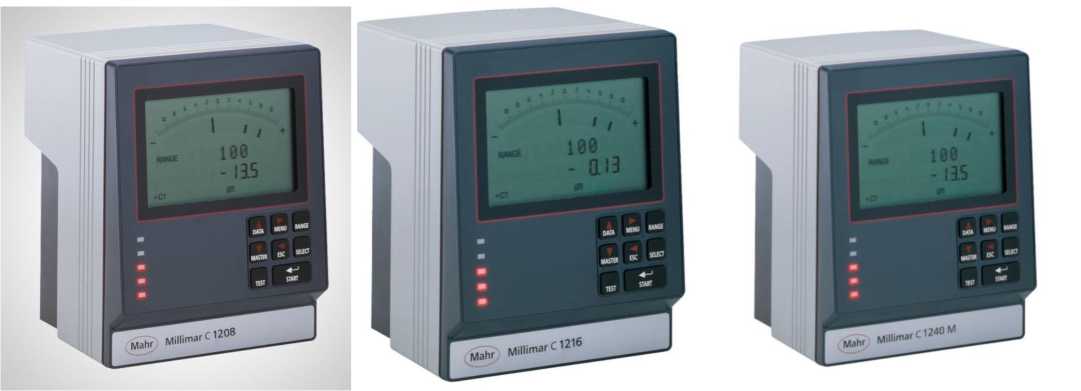

а) Millimar С 1208 б) Millimar С 1216 в) Millimar C 1240 М
Рисунок 9 - Общий вид показывающих приборов Millimar С 1208, Millimar С 1216, Millimar С 1240 М
Рисунок 10 - Общий вид показывающего прибора Millimar S 1840 M

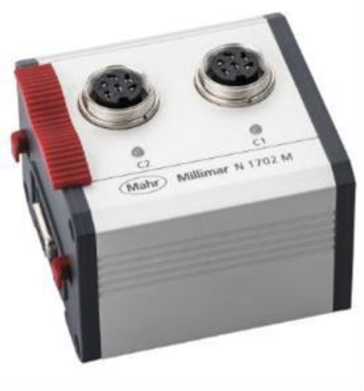

а) Millimar N 1702 М
Рисунок 11 - Общий вид соединительных модулей Millimar N 1702 M, Millimar N 1704 М
б) Millimar N 1704 М
Пломбирование корпуса щупов индуктивных, показывающих приборов и соединительных модулей от несанкционированного доступа не предусмотрено.
Таблица 6 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Щуп индуктивный |
1 шт.* | |
Показывающий прибор |
1 шт.* | |
Соединительный модуль |
1 шт.* | |
Транспортировочная упаковка |
1 шт. | |
Паспорт для щупа индуктивного |
1 экз. | |
Руководство по эксплуатации на:
|
- |
1 экз. 1 экз. 1 экз. |
Примечание: * - в зависимости от заказа |
Таблица 2 - Основные метрологические характеристики
Серия |
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности* с учетом погрешности используемого показывающего прибора или соединительного модуля на участках диапазона измерений, мкм |
Повторяемость, мкм, не более | ||||
±0,1 мм |
±0,5 мм |
±1,0 мм |
±2,0 мм |
±5,0 мм | ||||
Р2000 |
P2004M Р2004МА Р2004МВ |
От - 2,0 до +2,0 |
- |
±0,6 |
±1,7 |
±3,2 |
- |
0,1 |
P2010M Р2010МА Р2010МВ |
От -5,0 до +5,0 |
- |
- |
- |
±6,0 |
±22,0 |
0,2 | |
Р2104МА Р2104МВ |
От - 2,0 до +2,0 |
- |
±0,7 |
±2,2 |
±4,2 |
- |
0,2 | |
Р1300 |
Р1300МА Р1300МВ |
От - 2,0 до +2,0 |
- |
±0,6 |
±1,7 |
±3,2 |
- |
0,1 |
1301 1303 |
От - 1,0 до +1,0 |
- |
±0,7 |
±2,2 |
- |
- |
0,1 | |
1340 |
От - 2,0 до +2,0 |
- |
- |
±0,55 |
±0,80 |
- |
0,08 | |
P2001M |
От - 0,5 до +0,5 |
±0,80 |
±1,70 |
- |
- |
- |
0,15 |
Примечание: * - при измерениях от электрического нуля и при скорректированной чувствительности (юстировка индуктивного щупа должна быть проведена с тем прибором, который участвует в поверке и будет применятся в дальнейшем при измерениях) и температуре окружающего воздуха от плюс 18 до плюс 22 °С, изменении температуры воздуха в течение 0,5 часа не более 0,2 °C и относительной влажности воздуха не более 80 %
Таблица 3 - Габаритные размеры и масса индуктивных щупов
Серия |
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Высота |
Глубина |
Ширина | |||
Р2000 |
P2004M Р2004МА Р2004МВ |
120 |
9 |
26,5 |
0,165 |
P2010M Р2010МА Р2010МВ |
155 |
9 |
26,5 |
0,177 | |
P2104 МА Р2104МВ |
155 |
9 |
26,5 |
0,174 | |
Р1300 |
Р1300МА Р1300МВ |
125 |
12 |
21,0 |
0,190 |
Продолжение таблицы 3
Серия |
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Высота |
Глубина |
Ширина | |||
- |
1301 |
100 |
13 |
13,0 |
0,159 |
1303 |
90 |
22 |
22,0 |
0,160 | |
1340 |
87 |
12 |
20,0 |
0,362 | |
Р2001М |
34 |
10 |
18 |
0,133 |
Таблица 4 - Габаритные размеры и масса показывающих приборов и соединительных модулей
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Высота |
Глубина |
Ширина | ||
Millimar C 1200, Millimar C 1202 |
170 |
150 |
130 |
0,50 |
Millimar C 1208 |
205 |
165 |
160 |
2,10 |
Millimar C 1216 |
205 |
165 |
160 |
2,10 |
Millimar C 1240 M |
205 |
165 |
160 |
2,10 |
Millimar S 1840 M |
487 |
144 |
47 |
1,60 |
Millimar N 1702 М |
55 |
66 |
77 |
0,27 |
Millimar N 1704 M |
115 |
0,40 |
Таблица 5 - Условия эксплуатации, средний срок службы и средняя наработка до отказа
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более |
от +5 до +35 80 |
Средний срок службы, лет |
5 |
Средняя наработка до отказа, ч, не менее |
10 000 |
