Номер по Госреестру СИ: 82838-21
82838-21 Штангенциркули
(MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI)
Назначение средства измерений:
Штангенциркули MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI (далее -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок, расстояний между центрами отверстий и т.д.
Внешний вид.
Штангенциркули

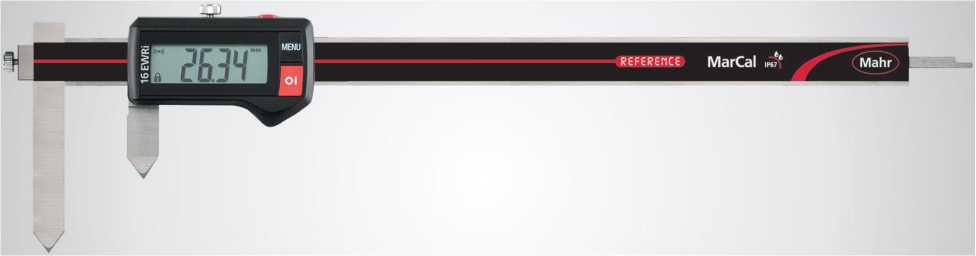

Рисунок № 1
Внешний вид.
Штангенциркули

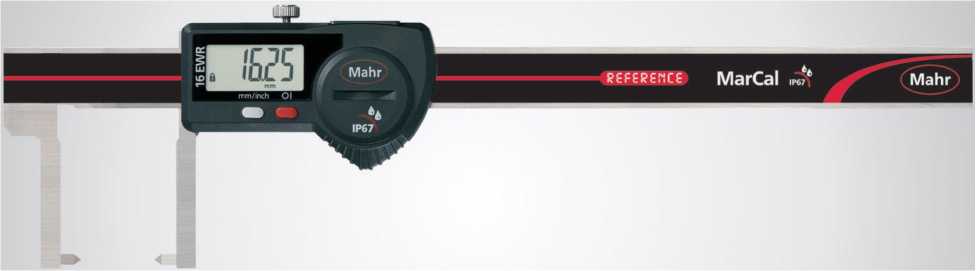

Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Программное обеспечение
Штангенциркули MarCal моделей 16 EWRi-VS, 16 EWRi-BA, 16 EWRi-SA, 16 EWRi-AA, 16 EWRi-SI, 16 EWRi-AI, 16 EWRi-RW, 16 EWRi-LI используют в своем составе программное обеспечение (ПО), разработанное для передачи результатов измерений на внешнее устройство.
Таблица 1 - Сведения об идентификационных данных ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MarCom |
Номер версии (идентификационный номер) ПО |
V 1.0 и выше |
Цифровой идентификатор ПО |
Код доступа |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта прибора типографским способом.
Лист № 8 Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штангенциркулям MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI
Техническая документация изготовителя.
Изготовитель
Mahr GmbH, ГерманияАдрес: P.O. Box 100254, 73702, Esslingen
Reutlinger Strasse 48, 73728 Esslingen
Телефон: (49 711) 9312600
Факс: (49 711) 9312725
E-mail: mahr.es@mahr.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия штангенциркулей основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства.
Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего элемента, цифрового отсчетного устройства в виде жидкокристаллического дисплея, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров, встроенного источника питания.
Штангенциркули моделей 16 EWR-VS, 16 EWRi-VS имеют регулируемые измерительные губки, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-BA, 16 EWRi-BA имеют регулируемые измерительные губки и предназначены для измерений расстояний между центрами отверстий, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-SA, 16 EWRi-SA, 16 EWRi-AA, 16 EWR-AA c угловыми измерительными наконечниками для измерений наружных канавок, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-SI, 16 EWRi-SI, MarCal 16 EWRi-AI, 16 EWR-AI с угловыми измерительными наконечниками предназначены для измерений внутренних канавок, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-RW, 16 EWRi-RW предназначены для измерений толщины стенок труб, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-LI, 16 EWRi-LI с удлиненными губками для измерений внутренних размеров, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.
У всех штангенциркулей имеется защита IP67, контрастная 8,5 или 11 мм жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.
Общий вид штангенциркулей указан на рисунках 1-16.
Рисунок 1 - Общий вид штангенциркулей модели16 EWRi-VS
Рисунок 2 - Общий вид штангенциркулей модели 16 EWR-VS
Рисунок 3 - Общий вид штангенциркулей модели 16 EWRi-BA
Рисунок 4 - Общий вид штангенциркулей модели 16 EWR-BA
Рисунок 5 - Общий вид штангенциркулей модели 16 EWRi-SA
Рисунок 6 - Общий вид штангенциркулей модели 16 EWR-SA
Рисунок 7 - Общий вид штангенциркулей модели 16 EWRi-AA
Рисунок 8 - Общий вид штангенциркулей модели 16 EWR-AA
Рисунок 9 - Общий вид штангенциркулей модели 16 EWRi-SI
Рисунок 10 - Общий вид штангенциркулей модели 16 EWR-SI
Рисунок 11 - Общий вид штангенциркулей модели 16 EWRi-AI
Рисунок 12 - Общий вид штангенциркулей модели 16 EWR-AI
Рисунок 13 - Общий вид штангенциркулей модели16 EWRi-RW
Рисунок 14 - Общий вид штангенциркулей модели 16 EWR-RW
Рисунок 15 - Общий вид штангенциркулей модели 16 EWRi-LI
Рисунок 16 - Общий вид штангенциркулей модели 16 EWR-LI
Пломбирование корпуса цифрового отсчетного несанкционированного доступа не предусмотрено.
устройства от
Таблица 6 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Штангенциркуль |
- |
1 шт. |
Элемент питания |
- |
1 шт. |
Приемник iStick* или кабель передачи данных* |
- |
1 шт. |
Программное обеспечение* для передачи данных |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
ТПТЦЦ.00.00.002 ПС |
1 экз. |
Методика поверки |
МП 203-52-2020 |
1 экз. |
Примечание: * -поставляется по дополнительному заказу для штангенциркулей MarCal моделей 16 EWRi-VS, 16 EWRi-BA, 16 EWRi-SA, 16 EWRi-AA, 16 EWRi-SI, 16 EWRi-AI, 16 EWRi-RW, 16 EWRi-LI |
Таблица 2 - Диапазон измерений, шаг дискретности и пределы допускаемой абсолютной погрешности
Модель |
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности, мм |
16 EWR-VS, 16 EWRi-VS |
от 0 до 200 |
0,01 |
±0,04 |
16 EWR-BA, 16 EWRi-BA |
от 10 до 210 |
0,01 |
±0,04 |
16 EWR-SA, 16 EWRi-SA |
от 0 до 140 |
0,01 |
±0,03 |
16 EWR-AA, 16 EWRi-AA |
от 0 до 150 |
0,01 |
±0,03 |
16 EWR-SI, 16 EWRi-SI |
от 20 до 170 |
0,01 |
±0,03 |
16 EWR-AI, 16 EWRi-AI |
от 10 до 160 |
0,01 |
±0,03 |
16 EWR-RW, 16 EWRi-RW |
от 0 до 150 |
0,01 |
±0,05 |
16 EWR-LI, 16 EWRi-LI |
от 10 до 200 |
0,01 |
±0,05 |
Таблица 3 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Размер сдвинутых до соприкосновения губок с цилиндрическими и радиусными поверхностями для измерений внутренних размеров и его отклонение для моделей:
|
20,0±0,1 10,0±0,1 |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм для моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, мм, не более |
±0,04 |
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений для моделей 16 EWR-VS, 16 EWRi-VS, установленных на размер 10 мм, мм |
10+0.07 10 - 0.02 |
Допуск параллельности кромочных измерительных поверхностей губок для внутренних измерений для моделей 16 EWR-VS, 16 EWRi-VS, установленных на размер 10 мм, мм, не более |
0,01 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Допуск плоскостности и прямолинейности* измерительных поверхностей для моделей 16 EWRi-VS, 16 EWR-VS, 16 EWRi-RW, 16 EWR-RW, мм |
0,01 |
Допуск параллельности измерительных поверхностей губок для измерений наружных размеров для моделей 16 EWR-VS, 16 EWRi-VS, мм |
0,04 |
Допуск параллельности образующей цилиндрической губки и поверхности губки с плоской измерительной поверхностью для моделей 16 EWR-RW, 16 EWRi-RW, мм |
0,05 |
Допуск параллельности измерительных поверхностей губок штангенциркулей моделей 16 EWRi-LI, 16 EWR-LI для измерений внутренних размеров, мм |
0,05 |
Расстояние между вершинами профилей губок для измерений расстояний между центрами отверстий для моделей 16 EWRi-BA, 16 EWR-BA и его отклонение, мм |
10,00±0,03 |
Примечание: * -требования к плоскостности и прямолинейности относятся только к измерительным поверхностям шириной более 4 мм |
Таблица 4 - Условия эксплуатации и средний срок службы
Наименование характеристики |
Значение |
Условия эксплуатации:
|
+15 до +25 80 |
Средний срок службы, лет, не менее |
5 |
Таблица 5 - Габаритные размеры и масса штангенциркулей
Модель |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
16 EWRi-VS, 16 EWR-VS |
от 0 до 200 |
278х105х17 |
0,8 |
16 EWRi-BA, 16 EWR-BA |
от 10 до 210 |
278х75х17 |
0,8 |
16 EWRi-SA, 16 EWR-SA |
от 0 до 140 |
235х68х17 |
0,5 |
16 EWRi-AA, 16 EWR-AA |
от 0 до 150 |
235х68х17 |
0,5 |
16 EWRi-SI, 16 EWR-SI |
от 20 до 170 |
235х68х17 |
0,5 |
16 EWRi-AI, 16 EWR-AI |
от 10 до 160 |
235х68х17 |
0,5 |
16 EWRi-RW, 16 EWR-RW |
от 0 до 150 |
235х68х17 |
0,5 |
16 EWRi-LI, 16 EWR-LI |
от 10 до 200 |
285х99х17 |
0,8 |
