Номер по Госреестру СИ: 83440-21
83440-21 Машины координатные измерительные
(MiSTAR 555)
Назначение средства измерений:
Машины координатные измерительные MiSTAR 555 (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184965
ID в реестре СИ - 1394146
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, MiSTAR 555,
Производитель
Изготовитель - Mitutoyo Corporation
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные (MiSTAR 555)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83440-21 Машины координатные измерительные (MiSTAR 555) Mitutoyo Corporation (ЯПОНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
83440-21 Машины координатные измерительные (MiSTAR 555) Mitutoyo Corporation (ЯПОНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79493-20 02.11.2025 |
Приборы с малым измерительным усилием, серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79926-20 02.12.2025 |
Микрометры рычажные , 107, 510 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81161-20 31.12.2025 |
Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO, Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81647-21 27.04.2026 |
Машины видеоизмерительные, серий Quick Vision и MiSCAN Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82873-21 01.10.2026 |
Машины координатные измерительные портальные, CRYSTA-Apex Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
83440-21 26.10.2026 |
Машины координатные измерительные, MiSTAR 555 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86039-22 05.07.2027 |
Измерители линейных перемещений, Обозначение отсутствует Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) MCOSMOS или MiCAT Planner.
MCOSMOS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
MiCAT Planner - аналогичное по применению MCOSMOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО MCOSMOS и MiCAT Planner являются USB-ключ-заглушки -WibuKey и CodeMeter - программы, направленные на борьбу с нарушением авторских прав на компьютерное пиратство. WibuKey использует 128-битное шифрование по алгоритму FEAL, CodeMeter использует 128-битное шифрование по алгоритмам AES, RSA, SHA, ECC.
AES, RSA, SHA, FEAL, ECC - симметричные алгоритмы блочного шифрования информации, позволяющие предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование |
Значение | |
|
Идентификационное наименование ПО |
MCOSMOS |
MiCAT Planner |
|
Номер версии (идентификационный номер) ПО |
4.Х и выше |
1.X и выше |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на торец портала методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Разделе 2 Руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным MiSTAR 555Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340.
Техническая документация фирмы-изготовителя.
Изготовитель
Mitutoyo Corporation, ЯпонияАдрес: 20-1, Sacado, 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Тел.: +81 (0) 44-813-8230
Факс: +81 (0) 44-813-8231
Web-сайт: www.mitutoyo.co.jp
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. КИМ оснащены неподвижным гранитным измерительным столом, установленным на стальной раме.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей.
КИМ MiSTAR 555 оснащаются измерительными головками PH6M и PH10(M/MQ/T/iQ), на которые устанавливаются контактные датчики TP200 или SP25M; а также измерительной головкой SP600Q. На контактный датчик SP25M устанавливается один из пяти модулей (SM25-1, SM25-2, SM25-3, SM25-4 или SM25-5) для крепления щупа.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
КИМ выпускаются одного типоразмера.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.
Общий вид КИМ MiSTAR 555 представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Место нанесения знака утверждения типа

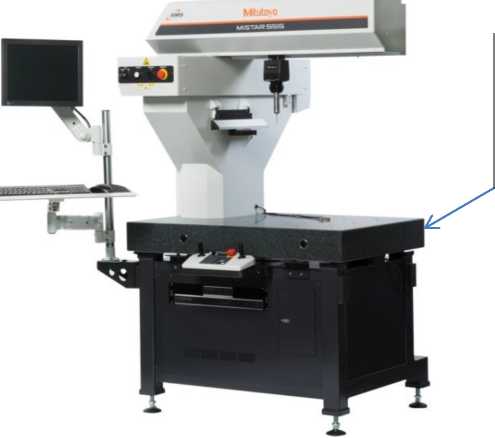

Рисунок 1 - Общий вид машины координатной измерительной MiSTAR 555.

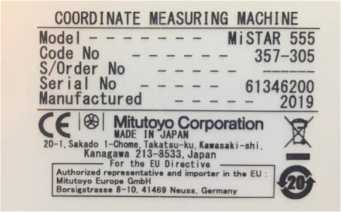

Рисунок 2 - Общий вид маркировочной таблички.
Таблица 6 - Комплектность КИМ MiSTAR 555
|
Наименование |
Количество |
Обозначение |
|
Машина координатная измерительная MiSTAR 555 |
1 шт. |
- |
|
Пульт управления |
1 шт. |
- |
|
Приспособления для закрепления измеряемой детали* |
1 компл. |
- |
|
Комплект сменных измерительных наконечников (щупов)* |
1 компл. |
- |
|
Калибровочная сфера |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Примечание: * - поставляется по дополнительному заказу | ||
Таблица 2 - Диапазон измерений КИМ MiSTAR 555
|
Характеристика |
Значение |
|
Диапазон измерений по осям, мм по оси X |
от 0 до 570 |
|
по оси Y |
от 0 до 500 |
|
по оси Z |
от 0 до 500 |
Таблица 3 - Метрологические характеристики КИМ MiSTAR 555
|
Измерительная головка | |||
|
PH6M или PH1 |
0(M/MQ/T/iQ) |
SP600Q | |
|
SP25M |
TP200 | ||
|
Пределы допускаемой абсолютной погрешности объемных измерений измерительной головкой, мкм (где L - измеряемая длина в мм) |
±(2,2+3L/1000)* ±(2,9+4,5L/1000)** |
±(2,5+3L/1000)* ±(3,2+4,5L/1000)** |
±(2,5+3L/1000)* ±(3,2+4,5L/1000)** |
|
Пределы допускаемой абсолютной погрешности измерительной головки, мкм |
±2,2 |
±2,5 |
±2,5 |
|
Пределы допускаемой абсолютной погрешности сканирования измерительной головки, мкм/время сканирования, с |
±2,9/50 |
- |
±4,5/50 |
|
Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С; ** - при температуре воздуха от плюс 15 до плюс 35 °С. | |||
Таблица 4 - Технические характеристики КИМ MiSTAR 555
|
Характеристика |
Значение |
|
Габаритные размеры, мм | |
|
длина |
1122 |
|
ширина |
1121 |
|
высота |
2350 |
|
Масса, кг |
655 |
|
Масса измеряемой детали, кг, не более |
120 |
|
Потребляемая мощность, Вт |
1500 |
|
Напряжение сети, В |
220±20 |
|
Частота переменного тока, Гц |
50 |
Таблица 5 - Условия эксплуатации
|
Характеристики |
Значение |
|
Относительная влажность воздуха, %, без конденсата, не более |
70 |
|
Диапазоны рабочих температур, °С |
От +15 до +35 |
|
Допускаемое изменение температуры: °С/ч °С/24ч |
2 2 (от +18°С до +22°С) 10 (от +15°С до +35°С) |
