Номер по Госреестру СИ: 81647-21
81647-21 Машины видеоизмерительные
(серий Quick Vision и MiSCAN)
Назначение средства измерений:
Машины видеоизмерительные серий Quick Vision и MiSCAN (далее - машины) предназначены для измерений линейных и угловых размеров деталей.

Внешний вид.
Машины видеоизмерительные
Рисунок № 1

Внешний вид.
Машины видеоизмерительные
Рисунок № 2

Внешний вид.
Машины видеоизмерительные
Рисунок № 3

Внешний вид.
Машины видеоизмерительные
Рисунок № 4

Внешний вид.
Машины видеоизмерительные
Рисунок № 5

Внешний вид.
Машины видеоизмерительные
Рисунок № 6

Внешний вид.
Машины видеоизмерительные
Рисунок № 7

Внешний вид.
Машины видеоизмерительные
Рисунок № 8

Внешний вид.
Машины видеоизмерительные
Рисунок № 9
Программное обеспечение
Машины серии Quick Vision оснащены программным обеспечением QVPAK, FORMTRACEPAK-AP, QV3DPAK, MCubeMap, FORMTRACEPAK-PRO или MSURF-I, машины серии MiSCAN оснащены программным обеспечением MCOSMOS и/или VISIONPAK-PRO. Программное обеспечение разработано для конкретных измерительных задач и осуществляет функции управления процессом измерений.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Машины серии Quick Vision |
QVPAK |
V 10.0 и выше |
Код доступа |
|
FORMTRACEPAK-AP |
V 5.4 и выше |
Код доступа | |
|
QV3DPAK |
V 3.0 и выше |
Код доступа | |
|
MCubeMap |
V 8.0 и выше |
Код доступа | |
|
FORMTRACEPAK-PRO |
V 3.1 и выше |
Код доступа | |
|
MSURF-I |
V 5.2 и выше |
Код доступа | |
|
Машины серии MiSCAN |
MCOSMOS-3 |
V 4.2R3 и выше |
Код доступа |
|
VISIONPAK-PRO |
V 1.0 и выше |
Код доступа |
Программное обеспечение и его окружение являются неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к внутренней памяти машины, к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу в случае машин серии MiSCAN, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения машин соответствует уровню «высокий» в соответствии с Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Выполнение измерений оптическим датчиком» приложения № 1 документа «Видеоизмерительная машина с ЧПУ Quick Vision. Руководство по эксплуатации» для машин серии Quick Vision, оснащенных оптическим датчиком, в разделе «Выполнение измерений оптическим датчиком» приложения № 1 документа «Видеоизмерительная машина с ЧПУ Quick Vision и MiSCAN. Руководство по эксплуатации» для машин серии MiSCAN и Quick Vision, оснащенных оптическим датчиком и в разделе «Выполнение измерений контактным датчиком» приложения № 2 документа «Видеоизмерительная машина с ЧПУ Quick Vision и MiSCAN. Руководство по эксплуатации» для машин серии MiSCAN и Quick Vision, оснащенными контактными датчиками.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам видеоизмерительным серий Quick Vision и MiSCANТехническая документация фирмы - изготовителя.
Принцип работы машин основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока.
Машины имеют жесткую конструкцию, состоят из основания с измерительным столом, встроенных измерительных шкал, оптоэлектронного измерительного блока, включая оптический датчик, вычислительного блока, персональный компьютер (ПК). Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления и/или в окне программного обеспечения, установленного на ПК. Благодаря наличию системы линз измеряемая деталь наблюдается на экране ПК в виде прямого изображения и все перемещения измеряемой детали воспринимаются соответственно действительным направлениям перемещений.
Машины серии Quick Vision изготавливают восьми модификаций: Active, Apex, Hyper, Stream Plus, Ultra, Accel, Hyper WLI, UMAP. Машины серии MiSCAN изготавливают двух модификаций Hyper, Apex.
Машины серии Quick Vision могут оснащаться датчиками TP20, TP200, WLI, LI-H, CPS, UMAP. Машины серии MiSCAN могут оснащаться датчиками SP25 и MPP-NANO. В зависимости от исполнений каждая модификация машин Quick Vision и MiSCAN оснащается дополнительными датчиками (табл. 1).
|
Таблица 1 - Модификации машин серий Quick Vision и MiSCAN |
и их исполнения | ||
|
Серия |
Модификация |
Исполнение |
Используемый датчик |
|
Quick Vision |
Stream Plus |
QV Stream Plus |
Без дополнительных датчиков |
|
QV Stream PLUS Hybrid Type 1 |
LI-H | ||
|
QV Stream Plus Hybrid Type 4 |
CPS | ||
|
Active |
QV Active |
Без дополнительных датчиков | |
|
QV Active TP |
TP20, TP200 | ||
|
Apex |
QV Apex |
Без дополнительных датчиков | |
|
QV TP Apex |
TP20, TP200 | ||
|
QV Hybrid Type 1 Apex |
LI-H | ||
|
QV Hybrid Type 4 Apex |
CPS | ||
|
Hyper |
Hyper QV |
Без дополнительных датчиков | |
|
Hyper QV TP |
TP20, TP200 | ||
|
Hyper QV Hybrid Type 1 |
LI-H | ||
|
Hyper QV Hybrid Type 4 |
CPS | ||
|
Ultra |
Ultra QV |
Без дополнительных датчиков | |
|
Accel |
QV Accel |
Без дополнительных датчиков | |
|
QV ТР Accel |
TP20, TP200 | ||
|
QV Accel Hybrid Type 1 |
LI-H | ||
|
Hyper WLI |
Hyper Quick Vision WLI |
WLI | |
|
UMAP |
Hyper UMAP Vision System Type 2/ Ultra UMAP Vision System Type 2 |
UMAP | |
|
MiSCAN |
Apex |
MiSCAN Apex |
Без дополнительных датчиков |
|
SP25 | |||
|
Hyper |
Hyper MiSCAN Vision System |
Без дополнительных датчиков | |
|
SP25 | |||
|
MPP-NANO | |||
В зависимости от модификации, типоразмера измерительного стола и комплектаций машин их маркировка в общем виде может быть представлена следующим образом:
|
System |
Sensor |
Model |
X0Y |
Optical |
Light |
Model | ||
|
type |
type |
system |
source |
symbol |
где обозначение «System» - серия машин: для машин серии Quick Vision могут указывать «QV», «Quick Vision» или «UV» при оснащении датчиком UMAP, для машин серии MiSCAN -«MVS» или «MiSCAN»;
обозначение «Sensor type» - тип комплектующего датчика: при наличии контактных датчиков ТР20, ТР200 указывают «T1», датчика перемещений LI-H - «H1», датчика перемещений CPS - «Н4» или «Н4А», датчика WLI - «W», датчика UMAP - «S2»;
обозначение «Model type» - модификация: для Apex и Stream Plus указывают «X», Hyper - «H», Active - «L», Accel - «A», ULTRA - «U»;
обозначение «X0Y» - размер измерительного стола, где X - диапазон измерений по оси X, Y - диапазон измерений по оси Y;
обозначение «Optical system» - комплектность оптического блока: при наличии револьверной головки и черно-белой камеры указывают «P1», при наличии револьверной головки и цветной камеры - «P3», при наличии револьверной головки, черно-белой камеры и функцией следящего автофокуса TAF - «T1», при наличии револьверной головки, цветной камеры и функцией следящего автофокуса TAF - «T3», при наличии зум-объектива - «Z1»;
обозначение «Light source» - тип освещения и подсветки: при наличии светодиодного освещения маркируется «L», при наличии четырехцветного стробоскопического освещения «Stream» - «S», при наличии галогенного освещения - «N», при наличии цветного освещения - «C»;
обозначение «Model symbol» - поколение машин может маркироваться «D» или «E».
Внешний вид машин приведен на рисунках 1-9.

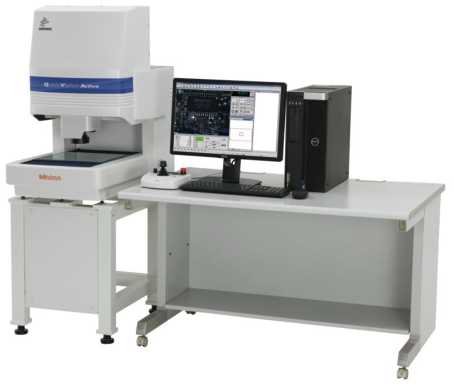

Рисунок 1 - Внешний вид машин модификации
Active

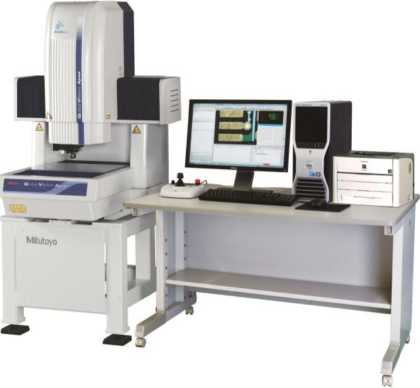

Рисунок 2 - Внешний вид машин модификации
Apex
Рисунок 3 - Внешний вид машин модификации
Hyper
Рисунок 4 - Внешний вид машин модификации
Accel

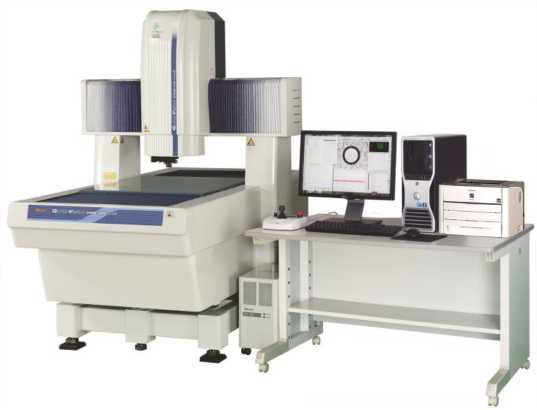

Рисунок 5 - Внешний вид машин модификации
Stream Plus

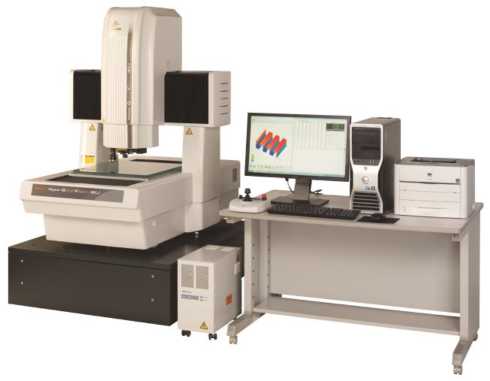

Рисунок 6 - Внешний вид машин модификации Hyper WLI
Рисунок 7 - Внешний вид машин модификации

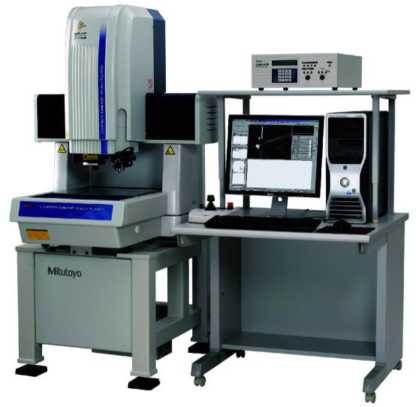

Hyper / Ultra UMAP

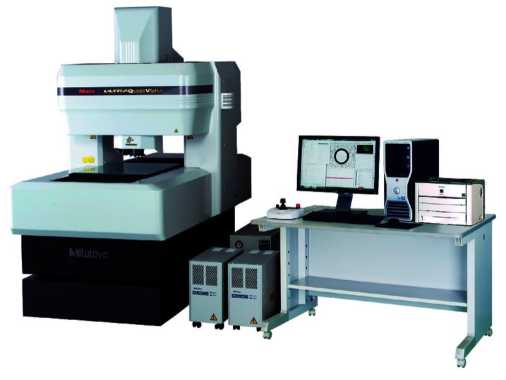

Рисунок 8 - Внешний вид машин модификации
Ultra
Рисунок 9 - Внешний вид машин модификации

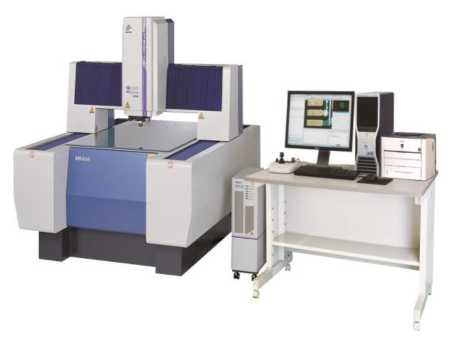

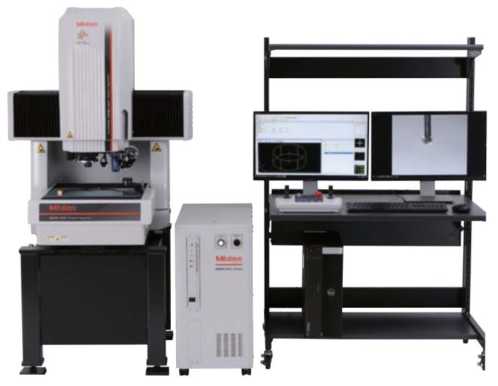

Hyper MiSCAN / MiSCAN Apex
Пломбирование машин видеоизмерительных серий Quick Vision и MiSCAN не предусмотрено. Нанесение знака поверки на машины не предусмотрено, знак поверки наносится на свидетельство о поверке.
Таблица 10 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Машина видеоизмерительная |
Quick Vision, MiSCAN |
1 шт. |
|
Датчик контактный* |
TP20, TP200, SP25, UMAP, MPP-NANO |
1 шт. |
|
Датчик интерферометрический* |
WLI |
1 шт. |
|
Датчик перемещений бесконтактный лазерный* |
LI-H |
1 шт. |
|
Датчик перемещений бесконтактный хроматический* |
CPS |
1 шт. |
|
Стол для ПК* |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Методика поверки |
МП № 203-63-2020 |
1 экз. |
|
* - опционально | ||
Таблица 3 - машин Stream Plus
|
Наименование параметра и единицы измерений |
Значение параметра | ||
|
Диапазон измерений при использовании оптического датчика, мм:
|
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 250 |
от 0 до 600 от 0 до 650 от 0 до 250 |
|
Диапазон измерений датчика перемещений по оси Z, мм
|
± 0,5 ± 0,6 | ||
|
Разрешение шкалы, мкм |
0,1 | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм:
|
±(1,5+0,3-L/100) ±(1,5+0,4-L/100) ±(2,0+0,4<L/100) | ||
|
Предел допускаемой абсолютной погрешности измерений линейных размеров датчика перемещений по оси Z мкм; E1Z,: |
±(1,5+0,4-L/100) | ||
|
Наименование параметра и единицы |
Значение параметра | ||
|
измерений | |||
|
Габаритные размеры, мм, не более | |||
|
- длина |
859 |
1027 |
1309 |
|
- ширина |
951 |
1407 |
1985 |
|
- высота |
1609 |
1778 |
1794 |
|
* L - измеряемая длина в мм | |||
|
с объективом 2,5Х | |||
Таблица 4 - машин Active и Apex
|
Наименование параметра и единицы измерений |
Значение параметра | ||||
|
Active |
Apex | ||||
|
Диапазон измерений, мм:
|
от 0 до 250 от 0 до 200 от 0 до 150 |
от 0 до 400 от 0 до 400 от 0 до 200 |
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 250 |
от 0 до 600 от 0 до 650 от 0 до 250 |
|
Диапазон измерений датчика перемещений по оси Z, мм
|
- |
- |
±0,5 ± 0,6 | ||
|
Разрешение шкалы, мкм |
0,1 | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм:
|
±(2,0+0,3-L/100) ±(3,0+0,5-L/100) ±(2,5+0,4-L/100) |
±(1,5+0,3-L/100) ±(1,5+0,4-L/100) ±(2,0+0,4<L/100) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании контактного датчика, TP20, TP200, мкм:
E1X , E1Y , E1Z
|
±(2,4+0,3-L/100) ±(4,0+0,7-L/100) |
±(1,8+0,3-L/100) ±(3,0+0,7-L/100) | |||
|
Предел допускаемой абсолютной погрешности измерений линейных размеров датчика перемещений по оси Z, мкм; E1Z |
±(1,5+0,4-L/100) | ||||
|
Диапазон измерений плоских углов, ° |
от 0 до 360 | ||||
|
Наименование параметра и единицы измерений |
Значение параметра | |||||||
|
Active |
Apex | |||||||
|
Предел допускаемой абсолютной погрешности измерений плоских углов," |
±14 | |||||||
|
Габаритные размеры, мм, не более | ||||||||
|
- длина |
570 |
776 |
859 |
1027 |
1309 | |||
|
- ширина |
767 |
1303 |
951 |
1407 |
1985 | |||
|
- высота |
1468 |
1529 |
1609 |
1778 |
1794 | |||
* L - измеряемая длина в мм
Active - с объективом 1,5Х, Apex - с объективом 2,5Х
Таблица 5 - машин Hyper и Ultra
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
Hyper |
Ultra | |||
|
Диапазон измерений, мм:
|
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 250 |
от 0 до 600 от 0 до 650 от 0 до 250 |
от 0 до 400 от 0 до 400 от 0 до 200 |
|
Диапазон измерений датчика перемещений по оси Z, мм
|
±0,5 ±0,6 | |||
|
Разрешение шкалы, мкм |
0,02 |
0,01 | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм:
|
±(0,8+0,2-L/100) ±(1,5+0,2-L/100) ±(1,4+0,3-L/100) |
±(0,25+0,1-L/100) ±(1,5+0,2-L/100) ±(0,5+0,2-L/100) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании контактного датчика, TP20, TP200, мкм:
E1X , E1Y , E1Z
|
±(1,7+0,3-L/100) ±(2,5+0,5-L/100) |
- | ||
|
Предел допускаемой абсолютной погрешности измерений линейных размеров датчика перемещений по оси Z; E1Z, мкм |
±(1,5+0,2-L/100) |
- | ||
|
Диапазон измерений плоских углов, ° |
от 0 до 360 | |||
|
Предел допускаемой абсолютной погрешности измерений плоских углов," |
± 10 | |||
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
Hyper |
Ultra | |||
|
Габаритные размеры, мм, не более - длина |
859 |
1027 |
1309 |
1200 |
|
- ширина |
951 |
1407 |
1985 |
1735 |
|
- высота |
1609 |
1778 |
1794 |
1910 |
* L - измеряемая длина в мм
Hyper - с объективом 2,5Х, Ultra - с объективом 5Х
Таблица 6 - машин Accel
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
Диапазон измерений при использовании оптического датчика, мм:
|
от 0 до 800 от 0 до 800 от 0 до 150 |
от 0 до 1000 от 0 до 1000 от 0 до 150 |
от 0 до 1250 от 0 до 1250 от 0 до 100 |
от 0 до 1500 от 0 до 1750 от 0 до 100 |
|
Диапазон измерений при использовании контактного датчика, TP20, TP200, мм:
|
от 0 до 734 от 0 до 800 от 0 до 150 |
от 0 до 934 от 0 до 1000 от 0 до 150 |
от 0 до 1184 от 0 до 1250 от 0 до 100 |
от 0 до 1434 от 0 до 1750 от 0 до 100 |
|
Диапазон измерений датчика перемещений по оси Z (LI-H), мм |
± 0,5 | |||
|
Разрешение шкалы, мкм |
0,1 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм:
|
±(1,5+0,3-L/100) ±(1,5+0,4-L/100) ±(2,5+0,4-L/100) |
±(2,2+0,3-L/100) ±(2,5+0,5-L/100) ±(3,5+0,4-L/100) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании контактного датчика, TP20, TP200, мкм:
E1X , E1Y , E1Z
|
±(1,8+0,3-L/100) ±(3,0+0,7-L/100) |
±(3,0+0,4L/100) ±(5,0+0,8-L/100) |
±(6,0+0,7-L/100) ±(9,0+L/100) | |
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
Предел допускаемой абсолютной погрешности измерений линейных размеров датчика перемещений по оси Z; E1Z, мкм |
±(2,5+0,4-L/100) |
±(3,5+0,5-L/100) | ||
|
Габаритные размеры, мм, не более - длина |
1475 |
1912 |
1912 |
2440 |
|
- ширина |
1860 |
1984 |
2340 |
2898 |
|
- высота |
1578 |
1603 |
1603 |
1603 |
|
* L - измеряемая длина в мм с объективом 2,5Х | ||||
Таблица 7 - машин Hyper WLI и UMAP
|
Наименование параметра и единицы измерений |
Значение параметра | ||||
|
Hyper WLI |
UMAP | ||||
|
Диапазон измерений при использовании оптического датчика, мм:
|
от 0 до 300 от 0 до 200 от 0до 190 |
от 0 до 400 от 0 до 400 от 0 до 240 |
от 0 до 600 от 0 до 650 от 0 до 220 |
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 200 |
|
Диапазон измерений при использовании датчика UMAP, мм:
|
- |
- |
- |
от 0 до 185 от 0 до 200 от 0 до 175 |
от 0 до 285 от 0 до 400 от 0 до 175 |
|
Диапазон измерений датчика WLI по оси Z, мм |
от 0 до 4,5 |
- | |||
|
Разрешение шкалы, мкм |
0,01 |
0,02 |
0, 01 | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм
E2XY |
±(0,8+0,2-L/100) ±(1,5+0,2-L/100) ±(1,4+0,3-L/100) |
±(0,8+0,2<L/100) ±(1,5+0,2-L/100) ±(1,4+0,3-L/100) |
±(0,25+0,1<L/100) ±(1,5+0,2-L/100) ±(0,5+0,2-L/100) | ||
|
Наименование параметра и единицы измерений |
Значение параметра | ||||
|
Hyper WLI |
UMAP | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров | |||||
|
при использовании датчика UMAP, |
- | ||||
|
мкм: | |||||
|
- по осям X, Y; E1X , E1Y |
±(1,7+0,3-L/100) |
±(1,5+0,3-L/100) | |||
|
- в плоскости XY; E2XY |
±(2,2+0,4-L/100) |
±(2,0+0,4-L/100) | |||
|
Предел допускаемой абсолютной | |||||
|
погрешности измерений линейных размеров при использовании датчика WLI по оси Z, Eiz, мкм |
±1,0 | ||||
|
Диапазон измерений | |||||
|
плоских углов, ° |
от 0 до 360 | ||||
|
Предел допускаемой абсолютной | |||||
|
погрешности измерений плоских | |||||
|
углов," |
± 10 | ||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
859 |
1027 |
1309 |
859 |
1027 |
|
- ширина |
950 |
1407 |
1985 |
951 |
1407 |
|
- высота |
1606 |
1781 |
1792 |
1609 |
1778 |
* L - измеряемая длина в мм
Hyper WLI - с объективом 5Х, 10Х. Ultra UMAP - с объективом 5Х, Hyper UMAP - с объективом 2,5Х,
Таблица 8 - машин MiSCAN
|
Наименование параметра и единицы измерений |
Значение параметра | ||
|
Hyper |
Apex | ||
|
Диапазон измерений при использовании оптического датчика, мм:
|
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 250 |
от 0 до 400 от 0 до 400 от 0 до 250 |
|
Диапазон измерений при использовании контактного датчика SP25M, | |||
|
Наименование параметра и единицы измерений |
Значение параметра | ||
|
Hyper |
Apex | ||
|
MPP-NANO, мм: - по оси X |
от 0 до 175 |
от 0 до 275 |
от 0 до 275 |
|
- по оси Y |
от 0 до 200 |
от 0 до 400 |
от 0 до 400 |
|
- по оси Z |
от 0 до 200 |
от 0 до 250 |
от 0 до 250 |
|
Разрешение шкалы, мкм |
0,02 |
0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании оптического датчика*, мкм: - по осям X, Y; E1X , E1Y |
±(0,8+0,2<L/100) |
±(1,5+0,3-L/100) | |
|
- по оси Z; E1Z |
±(1,5+0,2<L/100) |
±(1,5+0,4-L/100) | |
|
- в плоскости XY; Е2XY |
±(1,4+0,3<L/100) |
±(2,0+0,4-L/100) | |
|
Предел допускаемой абсолютной погрешности измерений линейных размеров при использовании контактного сканирующего датчика SP25M в пределах измерительного объема, мкм: Eompe |
±(1,9+0,4-L/100) |
±(2,5+0,6-L/100) | |
|
Предел допускаемой абсолютной погрешности измерений линейных размеров при использовании контактного сканирующего датчика Mpp-NANO, мкм: в плоскости XY, E2XY |
±(1,9+0,4-L/100) | ||
|
Максимальная погрешность при сканировании контактным датчиком Sp25M, не более, ± мкм: MPEthp |
± 2,5 |
± 2,7 | |
|
Максимальная погрешность ощупывания одиночным щупом контактным датчиком SP25M, не более мкм: Pftu |
1,9 |
2,2 | |
|
Диапазон измерений плоских углов, ° |
от 0 до 360 |
от 0 до 360 | |
|
Предел допускаемой абсолютной погрешности измерений плоских углов," |
± 10 |
± 14 | |
|
Габаритные размеры, мм, не более - длина |
1151 |
1607 |
1607 |
|
- ширина |
1059 |
1227 |
1227 |
|
- высота |
1243 |
1581 |
1581 |
|
* L - измеряемая длина в мм с объективом 2,5Х | |||
Таблица 9 - Технические характеристики машин
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +19 до +21 |
|
- относительная влажность, не более, % |
от 55 до 65 |
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Требования к электропитанию | |
|
- напряжение питания, В |
от 205 до 235 |
|
- частота, Гц |
от 50 до 60 |
