Номер по Госреестру СИ: 82873-21
82873-21 Машины координатные измерительные портальные
(CRYSTA-Apex)
Назначение средства измерений:
Машины координатные измерительные портальные CRYSTA-Apex (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные портальные
Рисунок № 1
Внешний вид.
Машины координатные измерительные портальные
Рисунок № 2
Внешний вид.
Машины координатные измерительные портальные
Рисунок № 3
Внешний вид.
Машины координатные измерительные портальные
Рисунок № 4
Внешний вид.
Машины координатные измерительные портальные
Рисунок № 5
Общие сведения
Дата публикации - 05.10.2021
Срок свидетельства - 01.10.2026
Номер записи - 184634
ID в реестре СИ - 1393466
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация CRYSTA-Apex V7106, модификация CRYSTA-Apex V544, модификация CRYSTA-Apex AV9106, V9166, V9108, V776, V7106, V574, V544, V122010, V121210, V 9108, V 7106, V 544, S7106, S123010, S122010, EX 122010R, CRYSTA-Apex, модификация V544, CRYSTA-Apex V9168,
Производитель
Изготовитель - Mitutoyo Corporation
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Бесплатный
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 4
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2170 от 2021.10.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные портальные (CRYSTA-Apex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
82873-21 Машины координатные измерительные портальные (CRYSTA-Apex) Mitutoyo Corporation (ЯПОНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
82873-21 Машины координатные измерительные портальные (CRYSTA-Apex) Mitutoyo Corporation (ЯПОНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79493-20 02.11.2025 |
Приборы с малым измерительным усилием, серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79926-20 02.12.2025 |
Микрометры рычажные , 107, 510 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81161-20 31.12.2025 |
Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO, Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81647-21 27.04.2026 |
Машины видеоизмерительные, серий Quick Vision и MiSCAN Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82873-21 01.10.2026 |
Машины координатные измерительные портальные, CRYSTA-Apex Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
83440-21 26.10.2026 |
Машины координатные измерительные, MiSTAR 555 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86039-22 05.07.2027 |
Измерители линейных перемещений, Обозначение отсутствует Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 23 | 14 | 9 | 0 | 17 | 8 | 9 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 6 | 1 | 0 | 7 | 6 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 14 | 3 | 3 | 11 | 0 | 14 | 3 | 11 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) MCOSMOS, MiCAT Planner или MODUS.
MCOSMOS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
MiCAT Planner - аналогичное по применению MCOSMOS.
MODUS - аналогичное по применению MCOSMOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО MCOSMOS и MiCAT Planner являются USB-ключ-заглушки - Wi-buKey и CodeMeter - программы, направленные на борьбу с нарушением авторских прав на компьютерное пиратство. WibuKey использует 128-битное шифрование по алгоритму FEAL, CodeMeter использует 128-битное шифрование по алгоритмам AES, RSA, SHA, ECC.
Защитой ПО MODUS является USB-ключ-заглушка HASP - программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство, использует 128-битное шифрование по алгоритму AES.
AES, RSA, SHA, FEAL, ECC - симметричные алгоритмы блочного шифрования информации, позволяющие предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MCOSMOS |
MiCAT Planner |
MODUS |
|
Номер версии (идентификационный номер) ПО |
4.Х и выше |
1.X и выше |
1.X и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Разделе 2 Руководства по эксплуатацииНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портальным нормальной точности CRYSTA-Apex.Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472.
Техническая документация фирмы-изготовителя.
Изготовитель
Mitutoyo Corporation, ЯпонияАдрес: 20-1, Sacado, 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Тел: +81 (0) 44-813-8230; факс: +81 (0) 44-813-8231
web-сайт: http://www.mitutoyo.co.jp
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат
X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция КИМ портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей.
КИМ могут быть оснащены стационарными головками SP80, MPP310Q; пятиосевыми измерительными головками PH20 с контактным датчиком TP20; пятиосевыми измерительными головками REVO с контактными датчиками RSP2, RSP3; поворотными измерительными головками PH10(M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M;
Дополнительно КИМ могут оснащаться контактными датчиками для параметров шероховатости Surftest Probe, бесконтактными датчиками QVP (видеодатчик) и Surface Measure (лазерный датчик) для измерительных головок PH10(M/MQ/T/iQ) и датчиками для параметров шероховатости SFP2, бесконтактными датчиками RVP (видеодатчик) и RFP (лазерный датчик) для измерительных головок REVO.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер.
КИМ выпускаются в двух модификациях: CRYSTA-Apex V и CRYSTA-Apex EX в каждом из которых несколько типоразмеров, различающихся габаритными размерами и метрологическими характеристиками.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.
Общий вид КИМ CRYSTA-Apex V представлен на рисунке 1 (а, б, в). Общий вид КИМ CRYSTA-Apex EX представлен на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3
а)
б)
в)

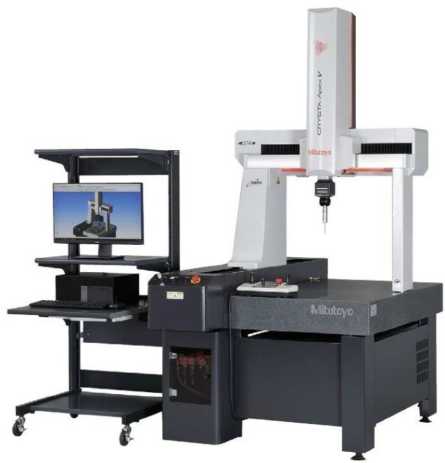

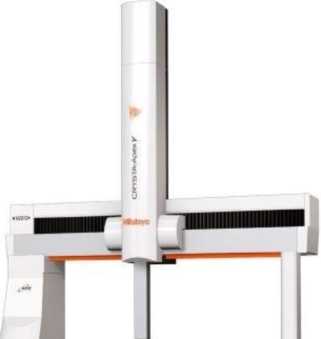

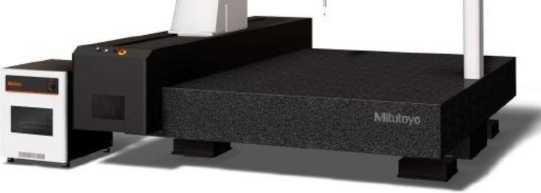

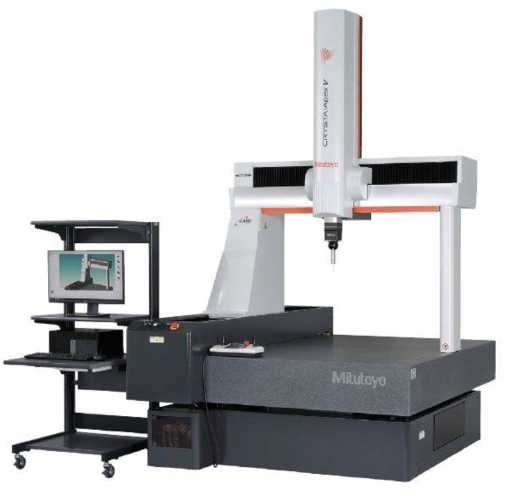

Рисунок 1. Общий вид КИМ CRYSTA-Apex V

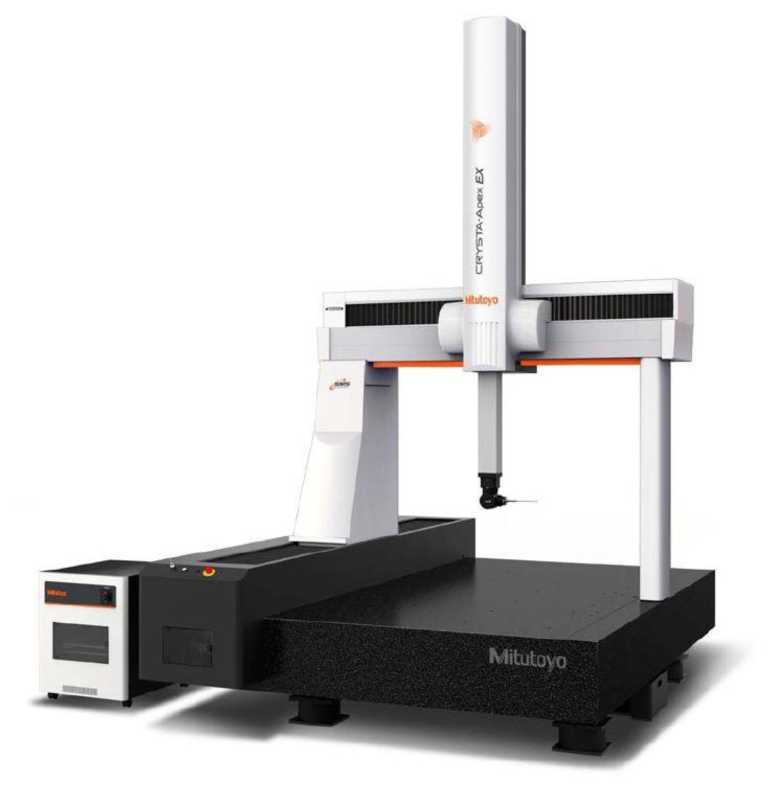

Рисунок 2. Общий вид КИМ CRYSTA-Apex EX
COORDINATE MEASURING MACHINE
Model---- CRYSTA-Apex V9108
Code No ------ 191-583
S/Order No ----- ------
Serial No ----- 70416280
Manufactured ----- 2021
CC I®I MitutoyoCorporationVV MADE IN JAPAN H
20-1,Sakado 1-Chome,Takatsu-ku,Kawasaki-shi.
Kanagawa 213-8533,Japan
__________ For the EU Directive ----------
Authorized representative and importer in the EU : Mitutoyo Europe GmbH
Borsigstrasse 8-10. 41469 Neuss. Germany
Рисунок 3 - Общий вид маркировочной таблички
аблица 6 - Комплектность КИМ CRYSTA-Apex
|
Наименование |
Количество |
Обозначение |
|
Машина координатная измерительная с измерительной головкой и измерительным датчиком |
1 шт. |
- |
|
Пульт управления |
1 шт. |
- |
|
Шкаф управления |
1 шт. |
- |
|
Калибровочная сфера |
1 шт. |
- |
|
Приспособления для закрепления измеряемой детали* |
1 компл. |
- |
|
Комплект сменных измерительных наконечников* |
1 компл. |
- |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Методика поверки |
1 экз. |
МП 203-10-2021 |
|
Примечание: * - поставляется по дополнительному заказу | ||
Таблица 2 - Диапазоны измерений
|
Обозначение модификации |
Диапазон измерений, мм | ||
|
X |
Y |
Z | |
|
V 544 |
От 0 до 500 |
От 0 до 400 |
От 0 до 400 |
|
V 574 |
От 0 до 500 |
От 0 до 700 |
От 0 до 400 |
|
V 776 |
От 0 до 700 |
От 0 до 700 |
От 0 до 600 |
|
V 7106 |
От 0 до 700 |
От 0 до 1000 |
От 0 до 600 |
|
V 9106 |
От 0 до 900 |
От 0 до 1000 |
От 0 до 600 |
|
V 9108 |
От 0 до 900 |
От 0 до 1000 |
От 0 до 800 |
|
V 9166 |
От 0 до 900 |
От 0 до 1600 |
От 0 до 600 |
|
V 9168 |
От 0 до 900 |
От 0 до 1600 |
От 0 до 800 |
|
V 9206 |
От 0 до 900 |
От 0 до 2000 |
От 0 до 600 |
|
V 9208 |
От 0 до 900 |
От 0 до 2000 |
От 0 до 800 |
|
V 9306 |
От 0 до 900 |
От 0 до 3000 |
От 0 до 600 |
|
V 9308 |
От 0 до 900 |
От 0 до 3000 |
От 0 до 800 |
|
V 9406 |
От 0 до 900 |
От 0 до 4000 |
От 0 до 800 |
|
V 9408 |
От 0 до 900 |
От 0 до 4000 |
От 0 до 600 |
|
V121210 |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 800 |
|
V122010 |
От 0 до 1200 |
От 0 до 2000 |
От 0 до 1000 |
|
V123010 |
От 0 до 1200 |
От 0 до 3000 |
От 0 до 1000 |
|
V124010 |
От 0 до 1200 |
От 0 до 4000 |
От 0 до 1000 |
|
V162012 |
От 0 до 1600 |
От 0 до 2000 |
От 0 до 1200 |
|
V163012 |
От 0 до 1600 |
От 0 до 3000 |
От 0 до 1200 |
|
V164012 |
От 0 до 1600 |
От 0 до 4000 |
От 0 до 1200 |
|
V165012 |
От 0 до 1600 |
От 0 до 5000 |
От 0 до 1200 |
|
Обозначение модификации |
Диапазон измерений, мм | ||
|
X |
Y |
Z | |
|
V162016 |
От 0 до 1600 |
От 0 до 2000 |
От 0 до 1600 |
|
V163016 |
От 0 до 1600 |
От 0 до 3000 |
От 0 до 1600 |
|
V164016 |
От 0 до 1600 |
От 0 до 4000 |
От 0 до 1600 |
|
V165016 |
От 0 до 1600 |
От 0 до 5000 |
От 0 до 1600 |
|
V203016 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 1600 |
|
V 203020 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 2000 |
|
V204016 |
От 0 до 2000 |
От 0 до 4000 |
От 0 до 1600 |
|
V 204020 |
От 0 до 2000 |
От 0 до 4000 |
От 0 до 2000 |
|
V205016 |
От 0 до 2000 |
От 0 до 5000 |
От 0 до 1600 |
|
V 205020 |
От 0 до 2000 |
От 0 до 5000 |
От 0 до 2000 |
|
EX 121210R |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 1000 |
|
EX 122010R |
От 0 до 1200 |
От 0 до 2000 |
От 0 до 1000 |
|
EX 123010R |
От 0 до 1200 |
От 0 до 3000 |
От 0 до 1000 |
|
EX 124010R |
От 0 до 1200 |
От 0 до 4000 |
От 0 до 1000 |
Таблица 3 - Метрологические характеристики КИМ CRYSTA-Apex
|
Наименование, характеристики |
Обозначение модификации | |||
|
V 544 |
V 574 |
V 776 |
V 7106 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм | ||||
|
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±(2,2+3L/1000)* / ±(2,2+4L/1000)** |
±(2,2+3L/1000)* / ±(2,2+4L/1000)** | ||
|
REVO с датчиком RSP2 |
- |
±(2,3+4L/1000)* / ±(2,3+5L/1000)** | ||
|
REVO с датчиком RSP3 |
- |
±(1,9+4L/1000)* / ±(1,9+5L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±(1,9+3L/1000)* / ±(1,9+4L/1000)** |
±(1,9+3L/1000)* / ±(1,9+4L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(1,7+3L/1000)* / ±(1,7+4L/1000)** |
±(1,7+3L/1000)* / ±(1,7+4L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||||
|
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±1,8 |
±2,2 | ||
|
REVO с датчиком RSP2 |
- |
±4,0 | ||
|
REVO с датчиком RSP3 |
- |
±1,8 | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±1,5 |
±1,9 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±1,3 |
±1,3 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирова- | ||||
|
ния, с | ||||
|
REVO с датчиком RSP2 |
- |
±2,7 / 59 | ||
|
REVO с датчиком RSP3 |
- |
±2,3 / 59 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M |
±2,3 / 50 |
±2,3 / 50 | ||
|
SP80 |
±2,3 / 50 |
±2,0 / 50 | ||
|
MPP310Q |
±1,8 / 90 |
±1,8 / 80 | ||
|
Примечание: | ||||
|
* - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||
|
Наименование, характеристики |
Обозначение модификации | |||||
|
V 9106 |
V 9108 |
V 9166 |
V 9168 |
V 9206 |
V 9208 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм | ||||||
|
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±(2,2+3L/1000)* / ±(2,2+4L/1000)** | |||||
|
REVO с датчиком RSP2 |
±(2,3+4L/1000)* / ±(2,3+5L/1000)** | |||||
|
REVO с датчиком RSP3 |
±(1,9+4L/1000)* / ±(1,9+5L/1000)** | |||||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±(1,9+3L/1000)* / ±(1,9+4L/1000)** | |||||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q |
±(1,7+3L/1000)* / ±(1,7+4L/1000)** | |||||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±2,2 | |||||
|
REVO с датчиком RSP2 |
±4,0 | |||||
|
REVO с датчиком RSP3 |
±1,8 | |||||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±1,9 | |||||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q |
±1,3 | |||||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / | ||||||
|
время сканирования, с REVO с датчиком RSP2 |
±2,7 / 59 | |||||
|
REVO с датчиком RSP3 |
±2,3 / 59 | |||||
|
PH10(M/MQ/T/iQ) с датчиком SP25M |
±2,3 / 50 | |||||
|
SP80 |
±2,0 / 50 | |||||
|
MPP310Q |
±1,8 / 80 | |||||
|
Примечание: | ||||||
|
* - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
V 9306 |
V 9308 |
V 9406 |
V 9408 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q |
±(2,2+3L/1000)* ±(2,3+4L/1000)* ±(1,9+4L/1000)* ±(1,9+3L/1000)* ±(1,7+3L/1000)* |
/ ±(2,2+4L/1000)** / ±(2,3+5L/1000)** / ±(1,9+5L/1000)** / ±(1,9+4L/1000)** / ±(1,7+4L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±2,2 ±4,0 ±1,8 ±1,9 ±1,3 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком SP25M SP80 MPP310Q |
±2,7 / 59 ±2,3 / 59 ±2,3 / 50 ±2,0 / 50 ±1,8 / 80 | |||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
V121210 |
V122010 |
V123010 |
V124010 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(2,8+3L/1000) ±(2,9+4L/1000) ±(2,5+3L/1000) ±(2,5+3L/1000) ±(2,3+3L/1000) |
| ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±2,4 ±2,9 ±2,5 ±2,0 ±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком SP25M SP80 MPP310Q |
±4,5 / 70 ±4,0 / 70 ±2,3 / 50 ±2,5 / 50 ±2,3 / 80 | |||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
EX 121210R |
EX 122010R |
EX 123010R |
EX 124010R | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм REVO с датчиком RSP2 |
±(2,9+4L/1000)* / ±(2,9+5L/1000)** | |||
|
REVO с датчиком RSP3 |
±(2,5+3L/1000)* / ±(2,5+4L/1000)** | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм REVO с датчиком RSP2 |
±2,9 | |||
|
REVO с датчиком RSP3 |
±2,5 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 |
±4,5 / 70 | |||
|
REVO с датчиком RSP3 |
±4,0 / 70 | |||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
V162012 |
V163012 |
V164012 |
V165012 | |
|
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(7,0+4,5L/1000)* / ±(5,3+6,5L/1000)* / ±(4,9+6,5L/1000)* / ±(6,0+4,5L/1000)* / ±(3,3+4,5L/1000)* / |
±(7,0+5,5L/1000)** ±(5,3+7,5L/1000)** ±(4,9+7,5L/1000)** ±(6,0+5,5L/1000)** ±(3,3+5,5L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±7,0 ±7,5 ±5,3 ±6,0 ±3,3 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком SP25M, SP80 и MPP310Q |
±6,0 / 70 ±6,0 / 70 ±5,0 / 60 | |||
|
Примечание: * - температурный диапазон от +18 от +22 °С; ** - температурный диапазон от +16 до +26 °С | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
V162016 |
V163016 |
V164016 |
V165016 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(8,0+5,5L/1000)* ±(6,5+7,5L/1000)* ±(6,1+7,5L/1000)* ±(7,0+5,5L/1000)* ±(4,5+5,5L/1000)* |
/ ±(8,0+6,5L/1000)** / ±(6,5+8,5L/1000)** / ±(6,1+8,5L/1000)** / ±(7,0+6,5L/1000)** / ±(4,5+6,5L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±8,0 ±8,5 ±6,3 ±7,0 ±4,5 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±6,0 / 70 ±6,0 / 70 ±5,0 / 60 | |||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С | ||||
|
Наименование, характеристики |
Обозначение модификации | ||
|
V203016 |
V204016 |
V205016 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±(10,0+8L/1000)* / ±(10, |
0+9L/1000)** | |
|
REVO с датчиком RSP2 |
±(6,5+10L/1000)* / ±(6,5+11L/1000)** | ||
|
REVO с датчиком RSP3 |
±(6,1+10L/1000)* / ±(6,1+11L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±(9,0+8L/1000)* / ±(9,0+9L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(4,5+8L/1000)* / ±(4,5+9L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±10,0 | ||
|
REVO с датчиком RSP2 |
±10,5 | ||
|
REVO с датчиком RSP3 |
±8,3 | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±9,0 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±4,5 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 |
±7,0 / 70 | ||
|
REVO с датчиком RSP3 |
±7,0 / 70 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±6,0 / 60 | ||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С | |||
|
Наименование, характеристики |
Обозначение модификации | ||
|
V 203020 |
V 204020 |
V 205020 | |
|
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±(10,0+8L/1000)* / ±(10,0+9L/1000)** | ||
|
REVO с датчиком RSP2 |
±(6,5+10L/1000)* / ±(6,5+11L/1000)** | ||
|
REVO с датчиком RSP3 |
±(6,1+10L/1000)* / ±(6,1+11L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±(9,0+8L/1000)* / ±(9,0+9L/1000)** | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±(4,5+8L/1000)* / ±(4,5+9L/1000)** | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 |
±10,0 | ||
|
REVO с датчиком RSP2 |
±10,5 | ||
|
REVO с датчиком RSP3 |
±8,3 | ||
|
PH10(M/MQ/T/iQ) с датчиком TP200 |
±9,0 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±4,5 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 |
±7,0 / 70 | ||
|
REVO с датчиком RSP3 |
±7,0 / 70 | ||
|
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q |
±6,0 / 60 | ||
|
Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С | |||
Таблица 4 - Габаритные размеры и масса КИМ CRYSTA-Apex
|
Наименование КИМ |
Модификация машины |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
CRYSTA-Apex |
V 544 |
1191 |
1082 |
2185 |
515 |
|
V 574 |
1548 |
1082 |
2185 |
625 | |
|
V 776 |
1700 |
1470 |
2730 |
1675 | |
|
V 7106 |
2000 |
1470 |
2730 |
1951 | |
|
V 9106 |
2000 |
1670 |
2730 |
2231 | |
|
V 9108 |
2000 |
1670 |
3130 |
2261 | |
|
V 9166 |
2740 |
1670 |
2730 |
2868 | |
|
V 9168 |
2740 |
1670 |
3130 |
2898 | |
|
V 9206 |
3220 |
1670 |
2730 |
3912 | |
|
V 9208 |
3220 |
1670 |
3130 |
3942 | |
|
V 9306 |
4395 |
1670 |
2730 |
5837 | |
|
V 9308 |
4395 |
1670 |
3130 |
5867 | |
|
V 9406 |
5395 |
1670 |
2730 |
7622 | |
|
V 9408 |
5395 |
1670 |
3130 |
7652 | |
|
V 121210 / EX 121210R |
2595 |
2200 |
3645 |
4050 | |
|
V 122010 / EX 122010R |
3395 |
2200 |
3645 |
6150 | |
|
V 123010 / EX 123010R |
4395 |
2200 |
3645 |
9110 | |
|
V 124010 / EX 124010R |
5395 |
2200 |
3645 |
12070 | |
|
V162012 |
3650 |
2700 |
4140 |
9300 | |
|
V163012 |
4650 |
2700 |
4140 |
10600 | |
|
V164012 |
5650 |
2700 |
4190 |
14800 | |
|
V165012 |
6650 |
2700 |
4190 |
19500 | |
|
Наименование КИМ |
Модификация машины |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
CRYSTA-Apex |
V162016 |
3650 |
2700 |
4940 |
9350 |
|
V163016 |
4650 |
2700 |
4940 |
10650 | |
|
V164016 |
5650 |
2700 |
4990 |
14850 | |
|
V165016 |
6650 |
2700 |
5040 |
19550 | |
|
V203016 |
4650 |
3100 |
4990 |
14100 | |
|
V 203020 |
4650 |
3100 |
5790 |
14150 | |
|
V204016 |
5650 |
3100 |
5040 |
19400 | |
|
V 204020 |
5650 |
3100 |
5840 |
19450 | |
|
V205016 |
6650 |
3100 |
5140 |
28000 | |
|
V 205020 |
6650 |
3100 |
5940 |
28050 | |
Таблица 5 - Технические характеристики КИМ CRYSTA-Apex
|
Наименование КИМ |
Модификация машины |
Температура окружающего воздуха, °С |
Допускаемое изменение температуры |
Относительная влажность воздуха, без конденсата, %, не более |
Расход воздуха при измерении, нл/мин |
Требуемое давление сжатого воздуха, кПа |
Напряжение питания переменного тока, В |
Частота переменного тока, Гц | |
|
°С/ч |
°С/24ч | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
от +15 до +30 |
2 |
от 2 до 5 |
65 |
50 | ||||
|
CRYSTA- Apex |
|
от +15 до +30 |
2 |
от 2 до 5 |
65 |
60 |
400 |
220±22 |
50/60 |
V124010 |
от +15 до +30 |
2 |
от 2 до 5 |
65 |
100 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
CRYSTA- Apex |
V162012
V204016 |
от +15 до +30 |
1 |
от 2 до 5 |
|
V205016
|
от +15 до +30 |
1 |
от 2 до 5 | |
|
EX 121210R EX 122010R EX 123010R EX 124010R |
от +15 до +30 |
2 |
от 2 до 5 |
|
6 |
7 |
8 |
9 |
10 |
|
65 |
150 |
400 |
220±22 |
50/60 |
|
65 |
150 | |||
|
65 |
150 |
