Номер по Госреестру СИ: 82188-21
82188-21 Барьеры безопасности серии
(TIK-BIS.ХХХ.ХХХХ)
Назначение средства измерений:
Барьеры безопасности серии TIK-BIS.XXX.XXXX (далее - барьеры) предназначены для передачи аналоговых унифицированных электрических сигналов во вторичную цепь измерительной системы, для измерений сигналов силы электрического тока, а также для ограничения тока и напряжения до искробезопасных значений в электрических цепях и сопряжения искробезопасных и искроопасных цепей.

Внешний вид.
Барьеры безопасности серии
Рисунок № 1

Внешний вид.
Барьеры безопасности серии
Рисунок № 2

Внешний вид.
Барьеры безопасности серии
Рисунок № 3

Внешний вид.
Барьеры безопасности серии
Рисунок № 4

Внешний вид.
Барьеры безопасности серии
Рисунок № 5

Внешний вид.
Барьеры безопасности серии
Рисунок № 6

Внешний вид.
Барьеры безопасности серии
Рисунок № 7

Внешний вид.
Барьеры безопасности серии
Рисунок № 8

Внешний вид.
Барьеры безопасности серии
Рисунок № 9

Внешний вид.
Барьеры безопасности серии
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) служит для обработки и визуализации информации. ПО представляет собой фирменное программное обеспечение, записанное в энергонезависимую память барьеров модификаций TIK-BIS.517.XXXX и TIK-BIS.527.XXXX.
Защита ПО от преднамеренного или непреднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой барьера и процессом измерений.
Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
TIK-BIS.517.XXXX |
TIK-BIS.527.XXXX | |
Идентификационное наименование ПО |
Barrier 51-7 v212 |
Barrier 52-7 v212 |
Номер версии (идентификационный номер) ПО |
не ниже 2.12 |
не ниже 2.12 |
Цифровой идентификатор ПО |
ADEB1C5B |
25F88CBB |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 (SFV) |
CRC32 (SFV) |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на паспорт барьеров, а также на корпус барьеров в виде металлографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 эксплуатационного документа ЛПЦА.468243.090 РЭ «Барьеры безопасности серии TIK-BIS.XXX.XXXX. Руководство по эксплуатации».
Нормативные и технические документы
Принцип действия барьеров основан на линейном преобразовании электрических сигналов, поступающих на вход барьера, в электрические сигналы на его выходе.
Конструктивно барьеры выполнены в пластмассовом корпусе, состоящем из двух частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс шириной 35 мм.
Модификации в серии барьеров отличаются назначением, количеством каналов преобразования, характеристиками входных и выходных сигналов, наличием (отсутствием) устройств защиты от импульсных перенапряжений (далее - УЗИП) и гальванической развязки, а также видом взрывозащиты.
Заводской номер наносится методом гравировки на пластиковую панель на передней части корпуса барьеров, буквенно-цифровое обозначение модификации наносится на корпус барьеров в виде металлографической наклейки.
Модификации выпускаемых барьеров и их отличия указаны в таблице 1.
аблица 1 - Модификации барьеров
Модификация барьера и обозначение в конструкторской документации |
Назначение |
Входной интерфейс |
Выходной интерфейс |
TIK-BIS.111.XXXX |
Обеспечение искробезопасности линии «токовая петля» |
(4 - 20) мА |
(4 - 20) мА |
TIK-BIS.121.XXXX |
Обеспечение искробезопасности двух линий «токовая петля» |
(4 - 20) мА |
(4 - 20) мА |
TIK-BIS.313.XXXX |
Обеспечение искробезопасности канала IEPE |
IEPE |
IEPE |
TIK-BIS.323.XXXX |
Обеспечение искробезопасности двух каналов IEPE |
IEPE |
IEPE |
TIK-BIS.517.XXXX |
Обеспечение искробезопасности датчика с интерфейсами «токовая петля» и TWD |
(4 - 20) мА и TWD |
(4 - 20) мА и RS-485 |
Модификация барьера и обозначение в конструкторской документации |
Назначение |
Входной интерфейс |
Выходной интерфейс |
TIK-BIS.527.XXXX |
Обеспечение искробезопасности двух датчиков с интерфейсами «токовая петля» и TWD |
(4 - 20) мА и TWD |
(4 - 20) мА и RS-485 |
Общий вид барьеров представлен на рисунках 1 - 4.

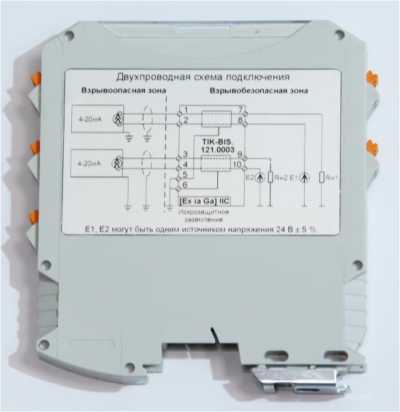

Рисунок 1 - Общий вид барьеров TIK-BIS.1X1.XXXX

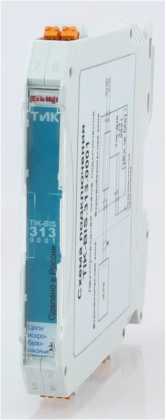

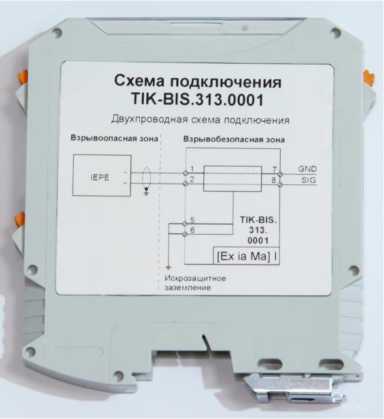

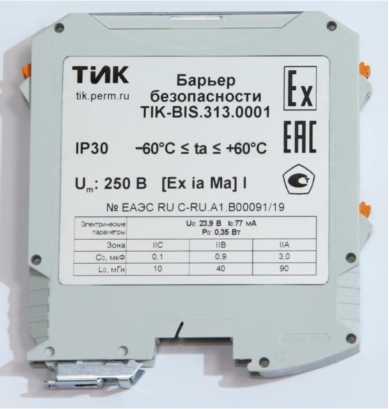

Рисунок 2 - Общий вид барьеров TIK-BIS.3X3.XXXX

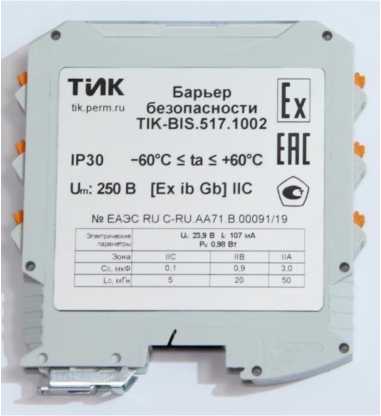

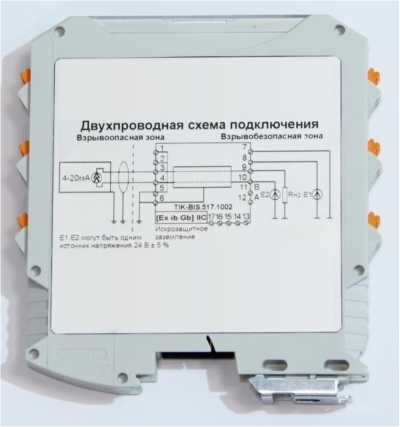

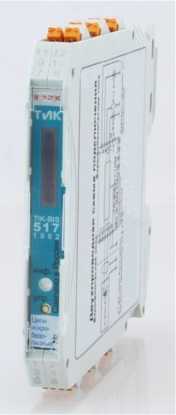

Рисунок 3 - Общий вид барьеров TIK-BIS.517.XXXX

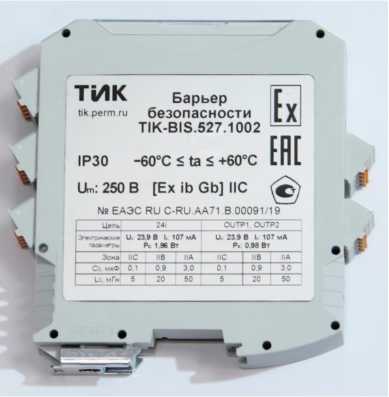

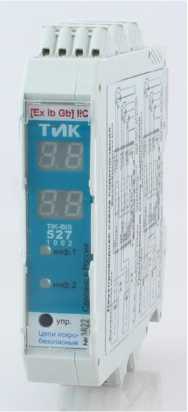

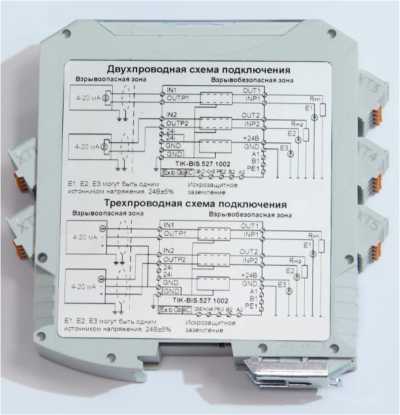

Рисунок 4 - Общий вид барьеров TIK-BIS.527.XXXX
Пломбирование барьеров не предусмотрено.
Комплектность барьеров приведена в таблице 8.
Таблица 8 - Комплектность барьеров
Наименование |
Обозначение |
Количество, шт. |
Барьер безопасности |
TIK-BIS.XXX.XXXX |
1 |
«Барьеры безопасности серии TIK- BIS.XXX.XXXX. Руководство по эксплуатации» |
ЛПЦА.468243.090 РЭ |
1 |
«Барьер безопасности серии TIK- BIS.XXX.XXXX. Паспорт» |
ЛПЦА.ХХХХХХ.ХХХ ПС |
1 |
«Государственная система обеспечения единства измерений. Барьеры безопасности серии TIK-BIS.XXX.XXXX. Методика поверки» |
согласно заказу |
Метрологические характеристики барьеров приведены в таблицах 3 - 5.
Таблица 3 - Метрологические характеристики барьеров TIK-BIS.1X1.XXXX
Наименование характеристики |
Значение |
Диапазон входных сигналов силы электрического тока, мА |
4 - 20 |
Диапазон выходных сигналов силы электрического тока, мА |
4 - 20 |
Пределы допускаемой основной приведенной1 погрешности преобразования сигналов силы электрического тока, % |
±0,3 |
Дополнительная приведенная1 погрешность преобразования сигналов силы электрического тока в рабочих условиях температуры окружающего воздуха на 1 °С, % |
±0,004 |
1 - За нормирующее значение принимается значение диапазона измерений. |
Таблица 4 - Метрологические характеристики барьеров TIK-BIS.3X3.XXXX
Наименование характеристики |
Значение |
Амплитуда входных сигналов переменного напряжения в диапазоне частот от 10 до 10000 Гц, В |
5 |
Амплитуда выходных сигналов переменного напряжения в диапазоне частот от 10 до 10000 Гц, В |
5 |
Пределы допускаемой основной приведенной1 погрешности преобразования сигналов переменного напряжения, % |
±0,3 |
Дополнительная приведенная1 погрешность преобразования сигналов переменного напряжения в рабочих условиях температуры окружающего воздуха на 1 °С, % |
±0,0014 |
1 - За нормирующее значение принимается значение амплитуды переменного напряжения. |
Таблица 5 - Метрологические характеристики барьеров TIK-BIS.517.XXXX и TIK-BIS.527.XXXX
Наименование характеристики |
Значение |
Диапазон входных сигналов силы электрического тока, мА |
4 - 20 |
Диапазон выходных сигналов силы электрического тока, мА |
4 - 20 |
Пределы допускаемой основной приведенной1 погрешности преобразования сигналов силы электрического тока, % |
±0,3 |
Пределы допускаемой основной приведенной1 погрешности измерений сигналов силы электрического тока, % |
±0,5 |
Дополнительная приведенная1 погрешность преобразования сигналов силы электрического тока в рабочих условиях температуры окружающего воздуха на 1 °С, % |
±0,014 |
Наименование характеристики |
Значение |
Дополнительная приведенная1 погрешность измерений сигналов силы электрического тока в рабочих условиях температуры окружающего воздуха на 1 °С, % |
±0,04 |
1 - За нормирующее значение принимается значение диапазона измерений. |
Основные технические характеристики барьеров приведены в таблицах 6 - 7.
Таблица 6 - Основные технические характеристики барьеров TIK-BIS.1X1.XXXX, TIK-
BIS.3X3.XXXX, TIK-BIS.517.XXXX
Наименование характеристики |
Значение |
Масса, кг, не более |
0,2 |
Условия эксплуатации: температура окружающей среды, °С |
от минус 60 до плюс 60 |
Габаритные размеры, мм, не более
|
107,0 13,0 114,0 |
Таблица 7 - Основные технические характеристики барьеров TIK-BIS.527.XXXX
Наименование характеристики |
Значение |
Масса, кг, не более |
0,2 |
Условия эксплуатации: температура окружающей среды, °С |
от минус 60 до плюс 60 |
Габаритные размеры, мм, не более
|
118,5 23,0 114,0 |
