Номер по Госреестру СИ: 88859-23
88859-23 Датчики линейных перемещений
(ТИК-ДЛП 3)
Назначение средства измерений:
Датчики линейных перемещений ТИК-ДЛП 3 (далее - датчики) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.
Внешний вид.
Датчики линейных перемещений
Рисунок № 1
Внешний вид.
Датчики линейных перемещений
Рисунок № 2
Внешний вид.
Датчики линейных перемещений
Рисунок № 3
Общие сведения
Дата публикации - 18.04.2023
Срок свидетельства - 18.04.2028
Номер записи - 190834
ID в реестре СИ - 1407967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№858 от 2023.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики линейных перемещений (ТИК-ДЛП 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53631-13 11.04.2028 |
Виброметры, "ТИК-ПИОН" (TIK-PION) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
56857-14 07.12.2028 |
Вибростенды взрывозащищенные, ТИК-ВВ (TIK - VV) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
70743-18 28.03.2028 |
Стенды вибрационного контроля подшипников качения, СВК-А Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
76091-19 13.09.2029 |
Устройства для поверки и настройки вихретоковых преобразователей, ТИК-ЮСТ Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
81982-21 18.06.2026 |
Измерители вибрации, TIK-WS Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
82188-21 16.07.2026 |
Барьеры безопасности серии, TIK-BIS.ХХХ.ХХХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
85457-22 04.05.2027 |
Преобразователи, TIK-DSA Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
88859-23 18.04.2028 |
Датчики линейных перемещений, ТИК-ДЛП 3 Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
88908-23 24.04.2028 |
Датчики линейных перемещений, ТИК-ДЛП 2 Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
88909-23 24.04.2028 |
Датчики линейных перемещений, ТИК-ДЛП 1 Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90229-23 23.10.2028 |
Системы информационно-измерительные, TIK-RVM Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК") (РОССИЯ г. Пермь) |
ОТ МП |
3 года |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Датчики линейных перемещений (ТИК-ДЛП 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики линейных перемещений (ТИК-ДЛП 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации и на корпус датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 6 «Подготовка и порядок работы датчика» документа ЛПЦА.421453.001 РЭ «Датчик линейных перемещений ТИК-ДЛП 3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.64-058-12036948-2022 Датчик линейных перемещений ТИК-ДЛП 3. Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ТИК» (ООО НПП «ТИК»)
ИНН 5902140693
Юридический адрес: 614067, г. Пермь, ул. Марии Загуменных, д. 14 «А»
Телефон: + 7 (342) 214-75-75
E-mail: tik@perm.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ТИК» (ООО НПП «ТИК»)
ИНН 5902140693
Адрес: 614067, г. Пермь, ул. Марии Загуменных, д. 14 «А»
Телефон: + 7 (342) 214-75-75
E-mail: tik@perm.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ТИК» (ООО НПП «ТИК»)
ИНН 5902140693
Юридический адрес: 614067, г. Пермь, ул. Марии Загуменных, д. 14 «А»
Телефон: + 7 (342) 214-75-75
E-mail: tik@perm.ru
Принцип действия датчиков основан на преобразовании линейного перемещения в последовательность электрических сигналов, содержащих информацию о величине перемещения.
Конструктивно датчики выполнены в виде корпуса с рычажным механизмом на валу с двумя эксцентриками и размещенными внутри корпуса двумя индуктивными преобразователями перемещения для увеличения надежности и повышения достоверности показаний датчика. Рычажный механизм состоит из двух тяг, шарнирно соединённых между собой. Один конец закреплён на валу, другой соединяется с контролируемым объектом. Индуктивные преобразователи имеют чувствительную поверхность, предназначенную для контроля положения металлических объектов. Приближение металлического объекта, которым является эксцентрик, к чувствительной поверхности преобразователей вызывает плавное уменьшение выходного тока. Характеристика преобразователей имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Датчик вырабатывает электрический сигнал, состоящий из тока, пропорционального положению эксцентрика относительно преобразователя.
Измеренное значение перемещения выдаётся в аналоговом виде.
Датчики выпускаются в одной модификации. Используя разную длину тяги L1 рычажного механизма (рисунок 1) можно изменять диапазон измерений линейных перемещений. Тяга L2 не влияет на диапазон измерений, её длина, составляющая от 100 до 1000 мм, выбирается в зависимости от места монтажа датчика. Значение длины тяги L1 рычажного механизма приведено в паспорте датчика.

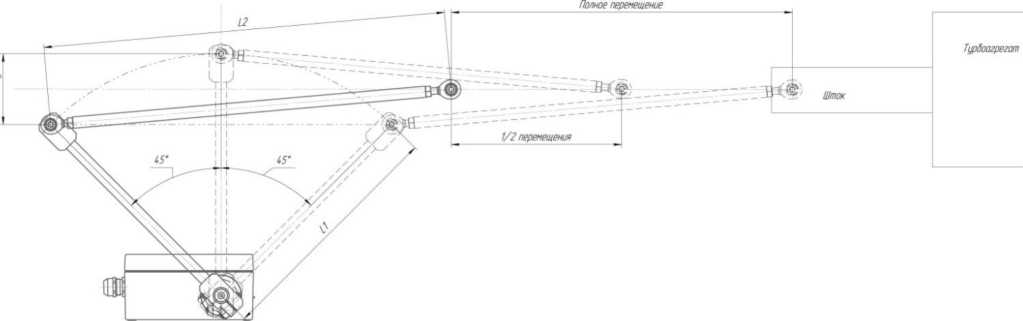

Высота дуги
Рисунок 1 - Схема рычажного механизма.
Заводской номер датчика в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на корпус датчика.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид датчиков приведён на рисунке 2.
Рисунок 2 - Общий вид датчиков линейных перемещений ТИК-ДЛП 3
Место нанесения маркировочной наклейки с заводским номером средства измерений и знаком утверждения типа
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Датчик линейных перемещений |
ТИК-ДЛП 3 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Монтажный комплект |
- |
1 шт. (по заказу) |
|
Паспорт |
ЛПЦА.421453.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЛПЦА.421453.001 РЭ |
1 экз.* |
* в бумажном или электронном виде.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений1), мм, при длине элементов2):
|
от 0 до 106,0 от 0 до 212,1 от 0 до 353,5 от 0 до 530,3 от 0 до 707,1 |
|
Предел допускаемой приведенной к диапазону измерений погрешности измерения, % |
±5 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
24,0 ± 2,4 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Коэффициент преобразования, при длине элементов, мм/мА: - L1 = 150 мм |
6,625 |
|
- L1 = 300 мм |
i3,256 |
|
- L1 = 500 мм |
22,094 |
|
- L1 = 750 мм |
33,i44 |
|
- Li = 1000 мм |
44,194 |
|
Диапазон рабочих температур, °С |
от -40 до +70 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
520x235x220 |
|
Масса датчика, кг, не более |
5,1 |
