Номер по Госреестру СИ: 82253-21
82253-21 Преобразователи измерительные разделительные
(MACX MCR)
Назначение средства измерений:
Преобразователи измерительные разделительные MACX MCR (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы постоянного тока, сигналов термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), силы переменного тока частотой от 45 до 65 Гц в электрические выходные сигналы силы постоянного тока.
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 6
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 7
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 8
Внешний вид.
Преобразователи измерительные разделительные
Рисунок № 9
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства - 16.07.2026
Номер записи - 183509
ID в реестре СИ - 1391269
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MCR-S-10/50-UI-DCI, MACX MCR-S-10-50-UI-DCI, MACX MCR-EX-SL-RTD-I, MACX MCR-EX-RTD-I, MACX MCR-CAC (MACX MCR-SL-CAC-5-I-UP),
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Со. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 18
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)
№1417 от 2022.06.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1958 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№896 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи измерительные разделительные (MACX MCR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
82253-21 Преобразователи измерительные разделительные (MACX MCR) Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
59809-15 Преобразователи измерительные (Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
|
82253-21 Преобразователи измерительные разделительные (MACX MCR) Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
79110-20 Барьеры искрозащиты (ЭнИ-БИС-Ex (Метран-630-Ex)) Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник») (РОССИЯ г. Челябинск) |
Все средства измерений Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74564-19 01.04.2029 |
Приборы для измерения параметров электрической энергии, EEM Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
82253-21 16.07.2026 |
Преобразователи измерительные разделительные, MACX MCR Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
83455-21 26.10.2026 |
Модули безопасности, PSR Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
84944-22 25.03.2027 |
Преобразователи измерительные разделительные, MACX MCR-ЕХ Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Кто поверяет Барьеры искрозащиты (ЭнИ-БИС-Ex (Метран-630-Ex))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО «НПО «Феникс Контакт» (RA.RU.313218) | 19 | 19 | 0 | 0 | 19 | 19 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Барьеры искрозащиты (ЭнИ-БИС-Ex (Метран-630-Ex))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО преобразователей является метрологически значимым. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Преобразователи модификаций MACX MCR-RTD, MACX MCR-TC имеют также внешнее ПО. Внешнее ПО является метрологически незначимым и используется для настройки и конфигурации преобразователей.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
встроенное ПО |
внешнее ПО модификаций MACX MCR-RTD, MACX MCR-TC | |
|
Идентификационное наименование ПО |
MACX MCR Firmware |
ANALOG-CONF |
|
Номер версии (идентификационный номер ПО), не ниже |
1.000 |
1.4.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и в виде наклейки на боковую поверхность корпуса преобразователей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Методы измерений» паспорта.
Нормативные и технические документы
Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы и напряжения постоянного тока, силы переменного тока и электрического сопротивления постоянному току, их измерении, обработке и выдаче электрических выходных сигналов силы постоянного тока, пропорциональных входному сигналу.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания. Преобразователи предназначены для установки на DIN-рейку. Части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.
Преобразователи выпускаются в модификациях MACX MCR-IDS, MACX MCR-RTD, MACX MCR-TC, MACX MCR-CAC, отличающихся типом входного сигнала и пределами допускаемой погрешности преобразований.
Структура условного обозначения исполнений для модификаций MACX MCR-IDS, MACX MCR-RTD, MACX MCR-TC:
MACX MCR-X1-X2-X3-X4
Х1 - тип входного сигнала:
IDS - сила постоянного тока;
RTD - сигналы от термопреобразователей сопротивления;
TC - сигналы от преобразователей термоэлектрических.
Х2 - тип изоляции электрических цепей:
I - гальваническая развязка 3 цепей;
I-I - гальваническая развязка 3 цепей, обнаружение повреждений на линии;
2I-2I - гальваническая развязка 4 цепей, обнаружение повреждений на линии.
Х3 - тип зажимов:
SP - пружинные Push-in клеммные зажимы;
SP отсутствует - винтовые зажимы.
Х4 - конфигурация:
C - предварительно сконфигурированы в соответствии с заказом;
C отсутствует - стандартная конфигурация.
Структура условного обозначения исполнений для модификации MACX MCR-CAC:
MACX MCR-X1-X2-X3-X4-X5
Х1 - линейка:
SL - стандартная линейка.
Х2 - тип входного сигнала:
CAC - сила переменного тока частотой от 45 до 65 Гц.
Х3 - диапазоны входного сигнала:
5 - от 0 до 1 А от 0 до 5 А;
12 - от 0 до 5 А; от 0 до 12 А.
Х4 - тип выходного сигнала:
I - сила постоянного тока.
|
Х5 - напряжение питания: UP - напряжение питания от 19,2 до 30 В постоянного тока и от 187 до 253 переменного | |
|
тока; |
UP отсутствует - напряжение питания от 19,2 до 30 В постоянного тока. |
Заводской номер наносится на корпус в виде цифрового кода любым технологическим способом.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование преобразователей не предусмотрено.

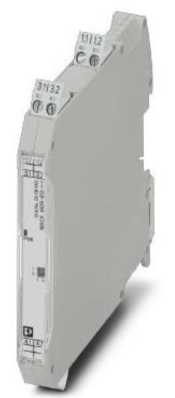

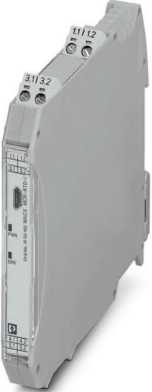

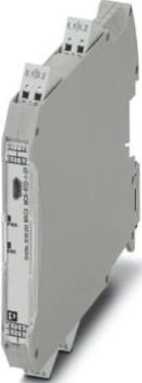

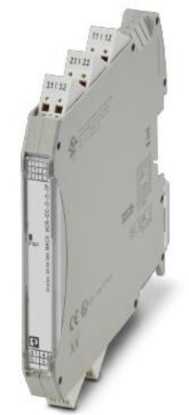

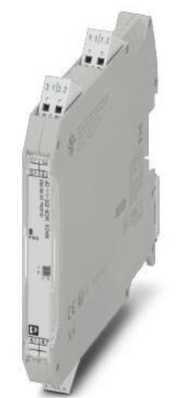

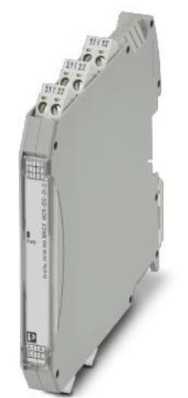

Общий вид преобразователей представлен на рисунке 1.
"/у ■*
&
б) исполнения MACX MCR-TC-I MACX MCR-TC-I-C
г) исполнения MACX MCR-RTD-I MACX MCR-RTD-I-C
е)исполнения MACX MCR-RTD-I-SP MACX MCR-RTD-I-SP-C
з) исполнение MACX MCR-IDS-I-I
к) исполнение
MACX MCR-IDS-I-I-SP
м) исполнение
MACX MCR-IDS-2I-2I
о) исполнение MACX MCR-IDS-2I-2I-SP

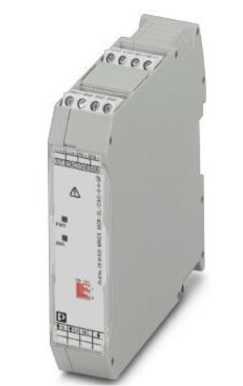

п) исполнения MACX MCR-SL-CAC-5-I MACX MCR-SL-CAC-5-I-UP
MACX MCR-SL-CAC-12-I-UP
Рисунок 1 - Общий вид преобразователей
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный разделительный MACX MCR |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Инструкция по установке для электромонтажника |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Исполнения |
Тип входного сигнала |
Диапазоны входного сигнала |
Тип выходного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, %/ °С |
|
MACX MCR-IDS-I-I MACX MCR-IDS-I-I-SP |
Сила постоянного тока |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
Сила постоянного тока |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
MACX MCR-IDS-2I-2I MACX MCR-IDS-2I-2I-SP |
Сила постоянного тока |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
Сила постоянного тока |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
MACX MCR-TC-I MACX MCR-TC-I-C |
Сигналы от ТП 1) |
диапазоны ТЭДС в мВ по ГОСТ Р 8.585-2001 для соответствующего ТП |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
|
Напряжение постоянного тока и сигналы от милливольтных источников напряжения |
от -1000 до +1000 мВ от -500 до +500 мВ от -250 до +250 мВ от -125 до +125 мВ от -60 до +60 мВ от -30 до +30 мВ от -15 до +15 мВ |
|
Исполнения |
Тип входного сигнала |
Диапазоны входного сигнала |
Тип выходного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, %/ °С |
|
MACX MCR-RTD-I MACX MCR-RTD-I-C MACX MCR-RTD-I-SP MACX MCR-RTD-I-SP-C |
Сигналы от ТС 2) |
диапазоны сопротивления в Ом по ГОСТ 6651-2009 для соответствующего ТС |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
|
Сопротивление постоянному току и сигналы от потенциометров |
от 0 до 75 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 1,2 кОм от 0 до 2,4 кОм от 0 до 4,8 кОм от 0 до 6,25 кОм от 0 до 12,5 кОм от 0 до 25 кОм от 0 до 50 кОм | |||||
|
MACX MCR-SL-CAC-5-I MACX MCR-SL-CAC-5-I-UP |
Сила переменного тока частотой от 45 до 65 Гц |
от 0 до 1 А от 0 до 5 А |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
±0,015 |
|
MACX MCR-SL-CAC-12-I-UP |
от 0 до 5 А от 0 до 12 А |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
±0,015 |
|
Исполнения |
Тип входного сигнала |
Диапазоны входного сигнала |
Тип выходного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, %/ °С |
|
1) Типы преобразователей термоэлектрических и их характеристики приведены в таблице 3. 2) Типы термопреобразователей сопротивления, подключаемых по двух-, трех- или четырехпроводной схемам, и их характеристики приведены в таблице 4. | ||||||
Таблица 3 - Характеристики преобразователей термоэлектрических
|
Тип преобразователя термоэлектрического |
Диапазон измерений температуры, °С |
|
B (ГОСТ 8.585-2001) |
от +500 до +1820 |
|
E (ГОСТ 8.585-2001) |
от -230 до +1000 |
|
J (ГОСТ 8.585-2001) |
от -210 до +1200 |
|
K (ГОСТ 8.585-2001) |
от -250 до +1372 |
|
N (ГОСТ 8.585-2001) |
от -250 до +1300 |
|
R (ГОСТ 8.585-2001) |
от -50 до +1768 |
|
S (ГОСТ 8.585-2001) |
от -50 до +1768 |
|
T (ГОСТ 8.585-2001) |
от -200 до +400 |
|
L (ГОСТ 8.585-2001) |
от -200 до +100 |
|
A-1 (ГОСТ 8.585-2001) |
от 0 до +2500 |
|
A-2 (ГОСТ 8.585-2001) |
от 0 до +1800 |
|
A-3 (ГОСТ 8.585-2001) |
от 0 до +1800 |
|
M (ГОСТ 8.585-2001) |
от -200 до +100 |
Таблица 4 - Характеристики термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
|
Pt50 (ГОСТ 6651-2009) |
от -200 до +850 |
|
Pt100 (ГОСТ 6651-2009) |
от -200 до +850 |
|
Pt200 (ГОСТ 6651-2009) |
от -200 до +850 |
|
Pt500 (ГОСТ 6651-2009) |
от -200 до +850 |
|
Н100 (ГОСТ 6651-2009) |
от -60 до +180 |
|
Н500 (ГОСТ 6651-2009) |
от -60 до +180 |
|
М50 (ГОСТ 6651-2009) |
от -180 до +200 |
|
М53 (ГОСТ 6651-2009) |
от -180 до +200 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
MACX MCR-SL-CAC-12-I-UP:
|
от 19,2 до 30 от 187 до 253 50/60 от 19,2 до 30 |
|
Потребляемая мощность, Вт (В • А), не более |
3,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
22,5Х116,0Х114,5 |
|
Масса, кг, не более |
0,2 |
|
Нормальные условия измерений:
|
от +10 до +30 от 10 до 90 |
|
Рабочие условия измерений:
|
от -20 до +65 от 5 до 95 (без конденсации) от -40 до +70 от 5 до 95 (без конденсации) |
|
Средняя наработка на отказ, ч |
840000 |
|
Средний срок службы, лет |
20 |
