Номер по Госреестру СИ: 83455-21
83455-21 Модули безопасности
(PSR)
Назначение средства измерений:
Модули безопасности PSR (далее - модули) предназначены для измерений входных аналоговых сигналов напряжения постоянного тока и силы постоянного тока.
Внешний вид.
Модули безопасности
Рисунок № 1
Внешний вид.
Модули безопасности
Рисунок № 2
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184979
ID в реестре СИ - 1394163
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PSR-M-EF7-SAI4-SC,
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Со. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули безопасности (PSR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83455-21 Модули безопасности (PSR) Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
67592-17 Контроллеры промышленные многофункциональные (SmartNexus) Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт") (РОССИЯ г. Тула) |
Все средства измерений Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82253-21 16.07.2026 |
Преобразователи измерительные разделительные, MACX MCR Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
83455-21 26.10.2026 |
Модули безопасности, PSR Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
84944-22 25.03.2027 |
Преобразователи измерительные разделительные, MACX MCR-ЕХ Фирма "Phoenix Contact GmbH & Со. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Контроллеры промышленные многофункциональные (SmartNexus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Контроллеры промышленные многофункциональные (SmartNexus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для функционирования модулей и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО предназначено для конфигурации модулей и является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного и внешнего ПО
|
Идентификационные данные |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
PSRmodular |
PSRmodular Software |
|
Номер версии (идентификационный номер ПО), не ниже |
1.7.1.7 |
- |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную наклейку модулей любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям безопасности PSR ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия модулей основан на аналого-цифровом преобразовании входных аналоговых сигналов в цифровой сигнал с последующей передачей на исполнительные механизмы.
Конструктивно модули выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. На корпус модуля крепятся пружинные клеммы для присоединения подводящих проводников и кабелей питания. Модули изготавливаются в корпусе одного из цветов: желтый, серый или зеленый.
Модули выпускаются в исполнениях: PSR-M-EF7-SAI4-SC и PSR-M-EF7-SAI4-PI, отличающихся габаритными размерами и внешним видом. Модули могут одновременно измерять сигналы от 4 независимых источников аналоговых сигналов. Модули используются в сочетании с базовым устройством PSR-M-B2-SDI8-SDO4-DO4-SC и/или PSR-M-B2-SDI8-SDO4-DO4-PI и настраиваются с помощью программного обеспечения.
Заводской номер наносится на корпус модулей в виде цифрового или цифро-буквенного кода любым технологическим методом.
Общий вид модулей представлен на рисунках 1-2. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование модулей не предусмотрено.

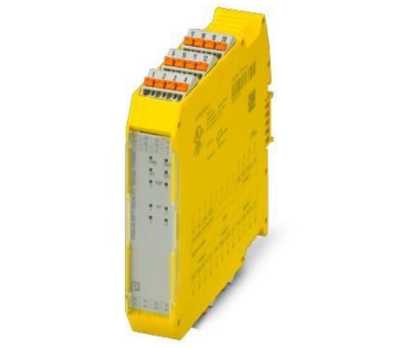

Рисунок 1 - Общий вид модулей безопасности PSR исполнения PSR-M-EF7-SAI4-SC

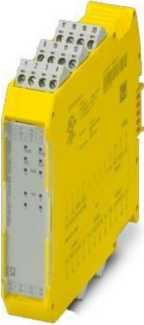

Рисунок 2 - Общий вид модулей безопасности PSR исполнения PSR-M-EF7-SAI4-PI
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока, % |
±1 |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений дополнительной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % |
±0,07 |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока, % |
±2 |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % |
±0,07 |
|
Нормальные условия измерений:
|
от +15 до +25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±2 |
|
Габаритные размеры (высотахдлинахширина), мм, не более:
|
23х113х114 23x108x114 |
|
Масса, кг, не более |
0,196 |
|
Рабочие условия измерений:
|
от -10 до +55 95 |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
20 |
