Номер по Госреестру СИ: 82127-21
82127-21 Ключи моментные предельные
(Holex серии 65)
Назначение средства измерений:
Ключи моментные предельные Holex серии 65 (далее -ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства - 07.07.2026
Номер записи - 183340
ID в реестре СИ - 1390938
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RTD30CN, Holex, модификация 657272_500, HOLEX, модель 657272_500, HOLEX, модель 657272_1000, Holex серии 657272_500, Holex серии 65, модификация 657272_1000, Holex серии 65, мод. 657272_1000, Holex серии 65 7272_1000, Holex 657272_800, Holex 657272_1000, Holex 657272-800, Holex 657272-500, Holex 657272 800, Holex 657272_1000, Holex, 657272_800, 657272_500, 657272_1000, 657272-500, 657272 800,
Производитель
Изготовитель - Hoffmann GmbH Qualitätswerkzeuge
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 59
Выдано извещений - 11
Кол-во периодических поверок - 43
Кол-во средств измерений - 41
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Ключи моментные предельные (Holex серии 65)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
82127-21 Ключи моментные предельные (Holex серии 65) Hoffmann GmbH Qualitätswerkzeuge (ГЕРМАНИЯ ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82127-21 07.07.2026 |
Ключи моментные предельные, Holex серии 65 Hoffmann GmbH Qualitätswerkzeuge (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82126-21 07.07.2026 |
Ключи моментные предельные, Garant серии 65 Hoffmann GmbH Qualitätswerkzeuge (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
88031-23 27.01.2028 |
Уровни, Garant Hoffmann GmbH Qualitätswerkzeuge (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94537-25 04.02.2030 |
Штангенциркули специальные, Holex 41 Hoffmann GmbH Qualitätswerkzeuge (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 2 | 4 | 3 | 5 | 1 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 9 | 9 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 16 | 0 | 16 | 3 | 16 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 3 | 1 | 2 | 3 | 3 | 1 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Ключи динамометрические (моментные) предельные Holex серии 65. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным Holex серии 65Техническая документация Hoffmann GmbH Qualitatswerkzeuge, Германия.
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке ключей силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма и головки с трещоткой и присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в трех модификациях: 657272_500, 657272_800, 657272_1000, которые различаются диапазонами измерений, габаритными размерами и массой.
Заводской номер ключей указывается на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей приведён на рисунке 1.
Пример типовой маркировки ключей приведен на рисунке 2.

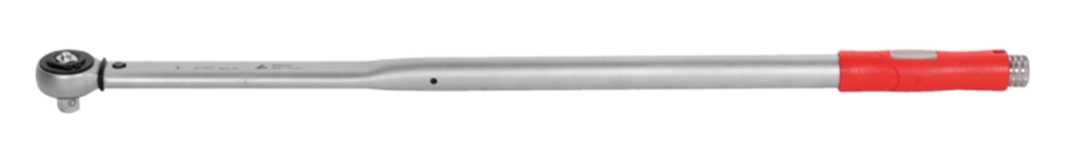

Рисунок 1 - Общий вид ключей моментных предельных Holex серии 65

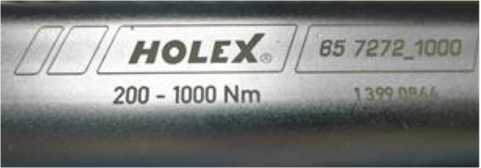

Рисунок 2 - Типовая маркировка ключей моментных предельных Holex серии 65
В процессе эксплуатации ключи не предусматривают внешних механических регулировок. Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по часовой стрелке, % |
Цена деления шкалы, Н^м |
|
657272 500 |
от 100 до 500 |
±4 |
5 |
|
657272 800 |
от 160 до 800 | ||
|
657272_1000 |
от 200 до 1000 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм), прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
657272 500 |
19,1 (3/4) |
4218 |
830 |
|
657272 800 |
5020 |
1030 | |
|
657272 1000 |
6400 |
1330 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
от 40 до 75 |
