Номер по Госреестру СИ: 88031-23
88031-23 Уровни
(Garant)
Назначение средства измерений:
Уровни Garant (далее - уровни) предназначены для измерений отклонений от вертикального и горизонтального положения поверхностей.
Внешний вид.
Уровни
Рисунок № 1
Внешний вид.
Уровни
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Руководства по эксплуатации» типографским способом и на футляр методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 4 «Подготовка и порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация Hoffmann GmbH Qualitatswerkzeuge.
ПравообладательHoffmann GmbH Qualitatswerkzeuge, Германия
Адрес: HaberlandstraBe 55, D-81241 Munchen, Германия
Телефон (факс): +(49)89 8391 0 (+(49)89 8391 89)
Web-сайт: www.hoffmann-group.com
Изготовитель
Hoffmann GmbH Qualitatswerkzeuge, ГерманияАдрес: HaberlandstraBe 55, D-81241 Munchen, Германия
Телефон (факс): +(49)89 8391 0 (+(49)89 8391 89)
Web-сайт: www.hoffmann-group.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийскийнаучно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Правообладатель
Hoffmann GmbH Qualitatswerkzeuge, ГерманияАдрес: HaberlandstraBe 55, D-81241 Munchen, Германия
Телефон (факс): +(49)89 8391 0 (+(49)89 8391 89)
Web-сайт: www.hoffmann-group.com
Уровень брусковый конструктивно состоит из прочного корпуса из специального чугуна с призматическим основанием с вышлифованными под углом упорными поверхностями. Уровень рамный конструктивно состоит из прочного корпуса в виде рамы из высококачественного специального чугуна с тремя призматическими сторонами с вышлифованными под углом упорными поверхностями и одна сторона ровная. Внутри корпуса установлены основные измерительные элементы уровня - ампулы из стекла бочкообразной формы с нанесенными на её корпус рисками, продольная и поперечная. Ампулы заполнены спиртосодержащей жидкостью с небольшим пузырьком воздуха. Корпус уровней имеет термоизоляционные ручки и защитные стекла над колбами уровня. Уровни имеют регулировочный узел для установки на ноль.
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Уровни выпускаются двух модификаций:
-
- рамные, предназначенные для измерений отклонений от вертикального и горизонтального положения поверхностей - исполнений 150/2 и 200/1;
-
- брусковые, предназначенные для измерений отклонений от горизонтального
положения поверхностей - исполнений 150/1, 200/1, 300/1, которые отличаются
особенностями конструкции, метрологическими и техническими характеристиками согласно таблиц 1-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер имеет цифровое обозначение и наносится на основание уровня методом лазерной гравировки. Цифровые обозначения исполнения уровня, которые идентифицируют каждый экземпляр, наносятся на корпус уровня и состоят из арабских цифр.
Пломбирование уровней не предусмотрено. Конструкция уровней обеспечивает ограничение доступа к частям уровня, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид уровней, обозначение места нанесения заводских номеров и цифровых обозначений исполнений представлен на рисунках 1 и 2.

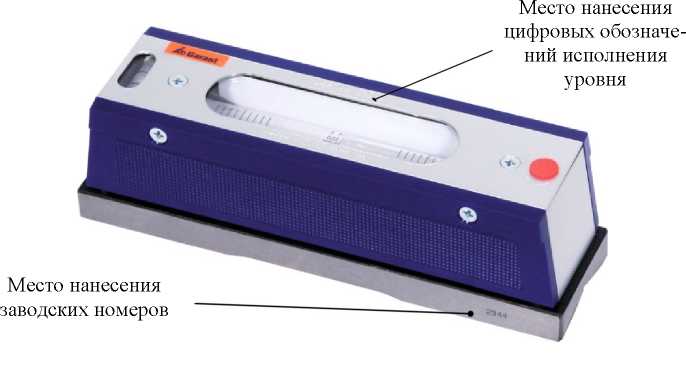

Рисунок 1 - Общий вид уровня Garant брускового, обозначение места нанесения заводских номеров и цифровых обозначений исполнений

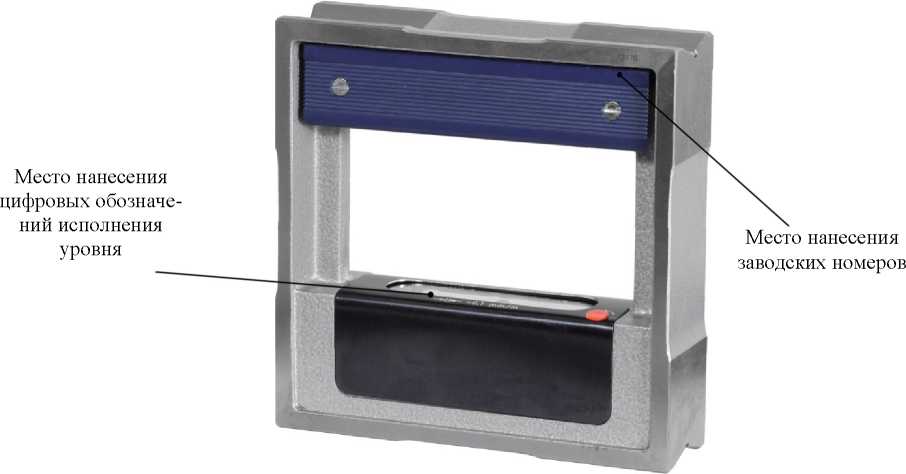

Рисунок 2 - Общий вид уровня Garant рамного, обозначение места нанесения заводских номеров и цифровых обозначений исполнений
аблица 1 - Метрологические характеристики уровней
Наименование характеристики |
Брусковый уровень исполнение |
Рамный уровень исполнение | ||||
150/1 |
200/1 |
300/1 |
200/1 |
150/2 | ||
Цена деления основной ампулы, мм/м |
0,02 |
0,02 |
0,1 | |||
Пределы допускаемой абсолютной погрешности уровня на одном делении, мм/м |
0,010 |
0,010 |
0,030 | |||
Допускаемое отклонение значения средней цены деления уровня от номинального значения, мм/м |
±0,006 |
±0,006 |
±0,015 | |||
Разность показаний уровня с механизмом установки на ноль, дел.: | ||||||
- при установке уровня на |
1 |
1 |
1 | |||
горизонтальную плоскость, горизонтально расположенный цилиндр; |
2 |
2 |
5 | |||
- при установке любой из его вертикальных рабочих поверхностей по вертикальной плоскости или |
1 |
1 | ||||
вертикально расположенному цилиндру и основанием на горизонтальную плоскость; |
2 | |||||
- при установке верхней стороной корпуса по горизонтальной плоскости или горизонтально расположенному цилиндру и основанием на горизонтальную плоскость. |
- |
- |
- |
1 |
1 2 | |
Изменение показаний уровня, установленного нижней призматической канавкой на горизонтально расположенный |
1 | |||||
цилиндр, при повороте уровня относительно оси цилиндра на угол в пределах шкалы установочной ампулы, дел. |
2 |
аблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Шероховатость Ra доведенных и шлифованных рабочих поверхностей, мкм, не более |
0,63 |
Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней, мкм, не более |
1 4 +-- 250 |
Отклонение от параллельности верхней рабочей поверхности рамного уровня к нижней, мкм, не более |
1 4 +-- 125 |
Отклонение от параллельности боковых поверхностей рамного уровня, мкм, не более |
1 100+ — 10 |
Отклонение от перпендикулярности боковой поверхности рамного уровня к рабочей поверхности основания, мкм |
b 100 + 2 |
Условия эксплуатации:
|
от +18 до +22 80 |
где 1 - длина рабочей поверхности уровня в мм; b - ширина рабочих поверхностей уровня в мм. |
Таблица 3 - Габаритные размеры и масса уровней
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
модификация |
исполнение |
высота |
ширина рабочей поверхности |
длина рабочей поверхности | |
Брусковый |
150/1 |
50 |
40 |
150 |
1 |
200/1 |
50 |
40 |
200 |
1,3 | |
300/1 |
50 |
40 |
300 |
1,5 | |
Рамный |
150/2 |
150 |
40 |
150 |
2 |
200/1 |
200 |
40 |
200 |
3 |
