Номер по Госреестру СИ: 81816-21
81816-21 Расходомеры-счётчики электромагнитные
(ProcessMaster/HygienicMaster 600)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster 600 (далее -расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 5 мкСм/см (20мкСм/см для деминерализованной воды).
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерения
Таблица 5 —
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Конструкция и принцип действия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным ProcessMaster/ HygienicMaster 600Техническая документация фирмы ABB Engineering (Shanghai) Ltd., Китай.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры выпускаются в различных модификациях: для промышленного и гигиенического применения; с обычной или расширенной функциональностью; в интегральном или разнесенном исполнении; с взрывозащитой или без.
Код модели, в зависимости от модификации, формируется следующим образом:
F E x 6 x x
P - ProcessMaster (промышленное исполнение)
H - HygienicMaster (исполнение для пищевой и фармацевтической промышленности)
-
1 - базовая функциональность измерительного преобразователя
3 - расширенная функциональность измерительного преобразователя
-
1 - интегральное исполнение
-
2 - разнесенное исполнение
Расходомеры разнесенного исполнения дополнительно комплектуются измерительными преобразователями следующих модификаций:
F E T 6 x 2
1 - базовая функциональность измерительного преобразователя
-
3 - расширенная функциональность измерительного преобразователя
Измерительные преобразователи (далее преобразователи) обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотно-импульсный выходной сигнал (0-10500 Гц), цифровые выходные сигналы по протоколам HART, ProfiBus DP, Modbus RTU, Modbus TCP, HART DTM через высокоскоростной ИК-порт.
Преобразователи отличаются по типу монтажа: интегральный - на датчике расхода, разнесенный - настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.
Преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают анализ сохраненной и полученной информации с помощью встроенной функции FingerPrint, которая позволяет осуществлять быструю диагностику функционального состояния расходомера без демонтажа и остановки расхода. Более глубокую функциональную диагностику расходомера позволяет выполнить дополнительное программное обеспечение ABB Ability™.
Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «e», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», с видом взрывозащиты «n», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Общий вид расходомеров представлен на рисунке 1.

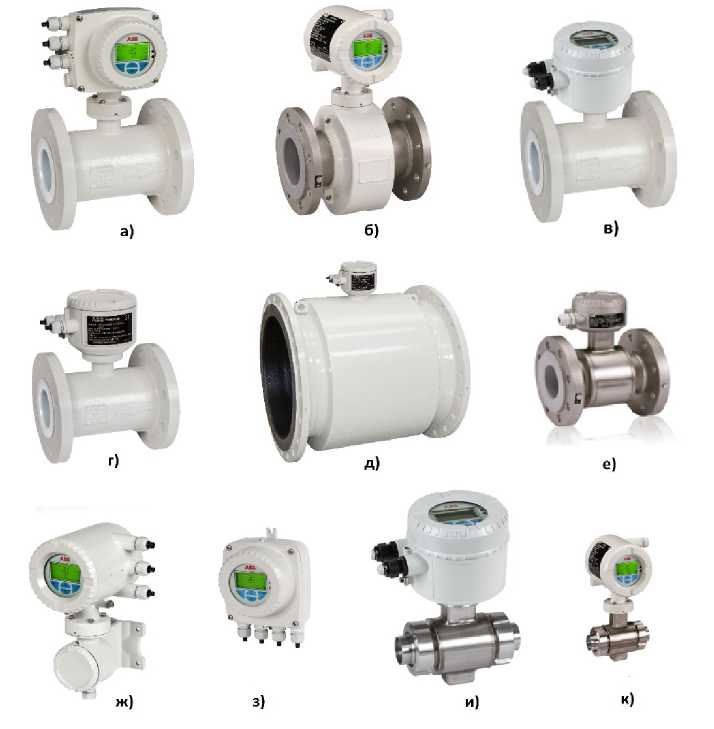

Рисунок 1 - Общий вид расходомеров электромагнитных ProcessMaster/HygienicMaster. а)-б)-в) - расходомеры модификации ProcessMaster (FEP), г)-д)-е) - расходомеры разнесенного исполнения, ж)-з) - измерительные преобразователи различных модификаций, и)-к) -расходомеры модификации HygienicMaster (FEH)
Пломбирование приборов не предусмотрено.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт счетчика-расходомера.
Наименование |
Обозначение |
Кол-во |
1 |
2 |
3 |
Расходомер |
Согласно заказу |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
Согласно заказу |
1 экз.* |
Методика поверки |
МП-208-31-2020 |
1 экз.* |
Комплект монтажных частей |
Согласно заказу |
- |
* Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес, допускается предоставление на электроном носителе. |
