Номер по Госреестру СИ: 81934-21
81934-21 Расходомеры-счётчики электромагнитные
(FSM4000)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные FSM4000 (далее - расходомеры)
предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 20 мкСм/см (5 и 0,5 мкСм/см с использованием предусилителя).
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Для версии с протоколом Foundation Fieldbus, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через протокол связи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
Идентификационные данные (признаки) |
Значение | ||
Цифровые выходные сигналы |
Hart |
Foundation Fieldbus |
Profibus-PA |
Идентификационное наименование ПО |
3KXF000001S0001 |
D699G004U03 |
D699G004U02 |
Номер версии (идентификационный номер) ПО |
D14 |
C14 |
C14 |
Цифровой идентификатор ПО |
- |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерения
Таблица 5 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 руководства по эксплуатации D184B140U0x.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным FSM4000Техническая документация фирмы ABB Engineering (Shanghai) Ltd., Китай.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Датчики расхода выпускаются в различных модификациях: для промышленного (SE41F, SE21F и SE21W) и гигиенического (SE21) применений.
Расходомеры комплектуются измерительными преобразователями S4.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотноимпульсный выходной сигнал (0-5000 Гц), цифровые выходные сигналы по протоколам HART, Foundation Fieldbus, ProfiBus-PA. Преобразователи отличаются по монтажу: настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.
Электронные преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают сохранение полученной информации (функция FingerPrint).
Общий вид расходомеров представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт счетчика-расходомера.

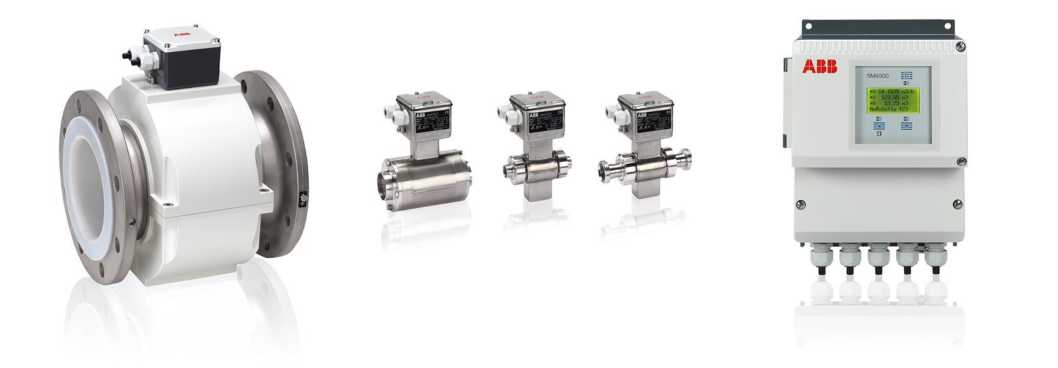

а) датчик расхода модификаций SE41F, SE21F и SE21W
б) датчик расхода модификации SE21
в) измерительный преобразователь S4
Рисунок 1 - Общий вид расходомеров FSM4000.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификации |
SE41F |
SE21F |
SE21W |
SE21 |
Номинальный диаметр, DN |
от 3 до 1000 |
от 3 до 100 |
от 3 до 100 |
от 1 до 100 |
Диапазон измерения, QmaxDN 1) |
см. Таблицу 4 | |||
Пределы допускаемой относительной погрешности измерения объема или объемного расхода, %: Для номинального диаметра DN1: Для номинальных диаметров DN1,5, DN2: Для номинальных диаметров от DN3 до DN1000
|
± (1+0,15 QmaxDN/ Qизм)2); ± ± (1+0,1 QmaxDN/ Qизм) 2) ± ± 0,52); ± 0,025•QmaxDN/Qизм2);± ( |
(1,1+0,15 QmaxDN/ Qизм) 3) v1,1+0,1 QmaxDN/ Qизм) 3) ± 0,6; 3) 0,1+0,025•QmaxDN/Qизм)3) | ||
Диапазон температур измеряемой среды, °С 4) |
от -25 до +130 (+180 для высокотемпературног о исполнения) |
от -25 до +130 |
от -40 до +130 |
от -25 до +130 |
Номинальное давление измеряемой среды, МПа:
|
от 1 до 4 в зависимости от типа применяемых фланцев | |||
Минимальная электропроводность измеряемой среды, мкСм/см |
20 (5 и 0,5 с использованием предусилителя) | |||
Выходной токовый сигнал, мА |
от 4 до 20 | |||
Пределы допускаемой абсолютной погрешности цифроаналогового преобразователя, мА |
0,1 | |||
Частотно-импульсный выходной сигнал, Гц |
от 0 до 5000 | |||
Цифровые выходные сигналы |
По протоколам HART, Profibus PA, Foundation Fieldbus | |||
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температур окружающей среды при эксплуатации, °С |
от -20 до +60 |
Длина кабеля между первичным преобразователем расхода и измерительным преобразователем, м |
не более 50 (не более 200, при наличии усилителя) |
Параметры электрического питания: - напряжение в сети переменного тока, В: |
220-+11020 24+2,4 |
- частота в сети переменного тока, Гц - напряжение от источника постоянного тока, В |
24-3,6 50-+33; 60-+44 24±7,2 |
Степень защиты обеспечиваемая оболочкой, в зависимости от модификации преобразователя (по ГОСТ 14254-2015 (МЭК 60529:2015) |
1Р 65, 1Р 67, 1Р 68 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
15 |
Таблица 4 - Номинальные диаметры условного прохода, диапазоны измерения
Номинальный диаметр условного прохода DN |
Мин. верхний предел диапазона измерения, QminDN, м3/ч (соответствует скорости потока 0,5 м/с)1-* |
Макс. верхний предел диапазона измерения, QmaxDN, M’Vm (соответствует скорости потока 10 м/с) 1) |
1 |
0,0018 |
0,036 |
1,5 |
0,0036 |
0,072 |
2 |
0,006 |
0,12 |
3 |
0,012 |
0,24 |
4 |
0,024 |
0,48 |
6 |
0,06 |
1,2 |
8 |
0,09 |
1,8 |
10 |
0,135 |
2,7 |
15 |
0,3 |
6 |
20 |
0,45 |
9 |
25 |
0,6 |
12 |
32 |
1,2 |
24 |
40 |
1,8 |
36 |
50 |
3 |
60 |
65 |
6 |
120 |
80 |
9 |
180 |
100 |
12 |
240 |
125 |
21 |
420 |
150 |
30 |
600 |
200 |
54 |
1080 |
250 |
90 |
1800 |
300 |
120 |
2400 |
350 |
165 |
3300 |
Номинальный |
Мин. верхний предел диапазона |
Макс. верхний предел диапазона |
диаметр |
измерения, |
измерения, |
условного |
QminDN, м3/ч |
QmaxDN, м3/ч |
прохода DN |
(соответствует скорости потока 0,5 м/с)1-* |
(соответствует скорости потока 10 м/с) 1) |
400 |
225 |
4500 |
450 |
300 |
6000 |
500 |
330 |
6600 |
600 |
480 |
9600 |
700 |
660 |
13200 |
800 |
900 |
18000 |
900 |
1200 |
24000 |
1000 |
1350 |
27000 |
1) Нижний предел измерений - 0 м3/ч (соответствует скорости потока 0 м/с). В качестве | ||
верхнего предела диапазона измерений может быть установлено значение расхода от QminDN до QmasDN ВКЛЮЧитеЛЬНО. |
