Сведения о средстве измерений: 81797-21 Комплекс измерительный параметров активных и пассивных электронных компонентов

Номер по Госреестру СИ: 81797-21
81797-21 Комплекс измерительный параметров активных и пассивных электронных компонентов
(ДМТ-220-9)

Назначение средства измерений:
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (далее - комплекс) предназначен для воспроизведения и измерений силы и напряжения постоянного тока, а также измерений электрического сопротивления постоянному току.

сертификация программного обеспечения
Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс измерительный параметров активных и пассивных электронных компонентов
Рисунок № 1
Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс измерительный параметров активных и пассивных электронных компонентов
Рисунок № 2
Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекс измерительный параметров активных и пассивных электронных компонентов
Рисунок № 3
Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплекс измерительный параметров активных и пассивных электронных компонентов
Рисунок № 4
Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплекс измерительный параметров активных и пассивных электронных компонентов
Рисунок № 5

Общие сведения

Дата публикации - 09.06.2021
Срок свидетельства -
Номер записи - 181095
ID в реестре СИ - 1388580
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ДМТ-220-9, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ")
Страна - БЕЛАРУСЬ
Населенный пункт - г. Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81797-21

Комплекс измерительный параметров активных и пассивных электронных компонентов, ДМТ-220-9
Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ") (БЕЛАРУСЬ г. Минск)
ОТ
МП
1 год
94099-24

Комплекс измерительный параметров активных и пассивных элементов, ДМТ-2200
Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ") (БЕЛАРУСЬ г. Минск)
ОТ
МП
4 года

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КИА"
(РОСС RU.0001.310033)
  • ДМТ-220-9
  • -
  • 5 1 4 0 4 1 3

    Стоимость поверки Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист формуляра комплекса типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 руководства по эксплуатации ТИВН 668710.029 РЭ


    Нормативные и технические документы

    Принцип действия комплекса основан на одновременном воспроизведении и измерении аналоговых электрических сигналов в заданных пределах, с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результато в с помощью управляющей ПЭВМ.

    Конструктивно комплекс состоит из одного автоматизированного рабочего места (АРМ) и относится в соответствии с эксплуатационной документацией к модификации 9 с заводским номером 15 (далее - ДМТ-220-9). В АРМ комплекса посредством отдельных средств измерений под управлением ПЭВМ по шинам GPIB или USB и контактирующих устройств сформированы измерительные каналы для испытания элементов радиоэлектронной аппаратуры. В измерительных каналах комплекса применяют источник питания постоянного тока программируемый, серии Keitley 2260В-30-108 (далее - 2260В-30-108), калибратор-мультиметр цифровой 2410 (далее - калибратор-мультиметр 2410) и калибратор-измеритель напряжения и силы тока Keitley 2461 (далее - калибратор-измеритель 2461).

    Общий вид ДМТ-220-9 и место нанесения знака утверждения типа представлены на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде оттисков клейм или в виде наклеек, размещающихся на задней панели приборов комплекса, как показано на рисунках 2 и 3.

    Место нанесения знака утверждения типа

    Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9), http://oei-analitika.ru

    компле:

    ■ nfi

    Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9), http://oei-analitika.ru

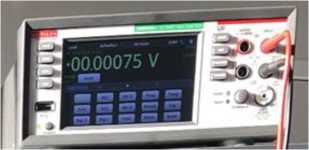

    Калибратор- мультиметр 2410

    Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9), http://oei-analitika.ru

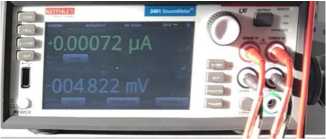

    Калибратор-измеритель 2461

    Общий вид

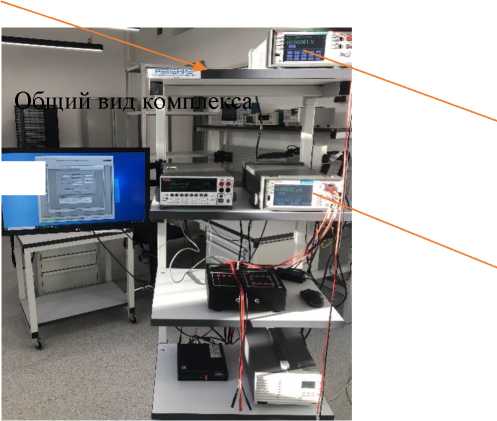

    Рисунок 1 - Общий вид ДМТ-220-9

    Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9), http://oei-analitika.ru

    1

    - место для нанесения оттисков клейм или размещения наклеек

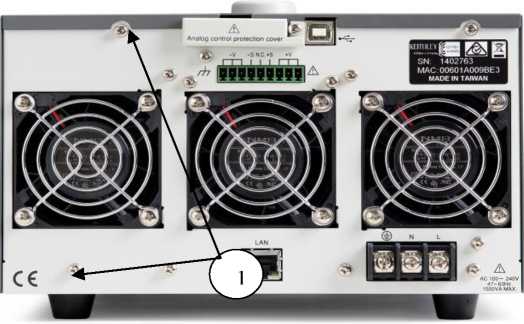

    Рисунок 2 - Источник питания программируемый серии Кeitley модель 2260В-

    30-108, вид сзади.

    Внешний вид. Комплекс измерительный параметров активных и пассивных электронных компонентов (ДМТ-220-9), http://oei-analitika.ru

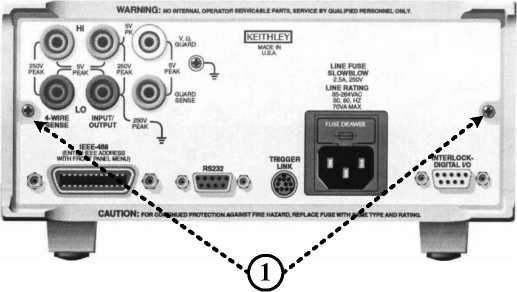

    Рисунок 3 - Калибратор-мультиметр цифровой 2410, вид сзади.


    Таблица 4 - Комплектность комплекса

    Наименование

    Обозначение

    Количество шт./экз.

    Комплекс в составе:

    1

    Калибратор-мультиметр цифровой

    2410

    1

    Калибратор-измеритель напряжения и силы тока Keitley

    2461

    1

    Источник питания программируемый серии Keitley

    2260В-30-108

    1

    Управляющая ПЭВМ в комплекте

    ПЭВМ НИКС

    1

    Монитор 21.5"

    PHILIPS

    221B7QPJEB/00

    1

    Устройство контактирующее переходное

    ДМТ-П-001

    1

    Устройство контактирующее универсальное

    ДМТ-КУ-107У

    1

    Устройство контактирующее

    ДМТ-КУ-101.01 ТО-ЗР

    ДМТ-КУ-101.02 ТО-247 ДМТ-КУ-101.03 ТО-220 ДМТ-КУ-103.01 AXIAL

    1

    1

    1

    1

    Модуль устройства контактирующего (для транзистора) ТО-18

    ДМТ-МКУ-107т ТО-18

    1

    Комплект измерительных проводов и кабелей

    -

    1

    Комплект кабелей питания и управления

    -

    3

    Методика поверки

    ТИВН 668710.029 МП

    1

    Формуляр

    ТИВН 668710.029 ФО

    1

    Руководство по эксплуатации

    ТИВН 668710.029 РЭ

    1
