Номер по Госреестру СИ: 94099-24
94099-24 Комплекс измерительный параметров активных и пассивных элементов
(ДМТ-2200)
Назначение средства измерений:
Комплекс измерительный параметров активных и пассивных элементов ДМТ-2200 (далее - комплекс) предназначен для воспроизведений/измерений напряжения и силы постоянного тока.

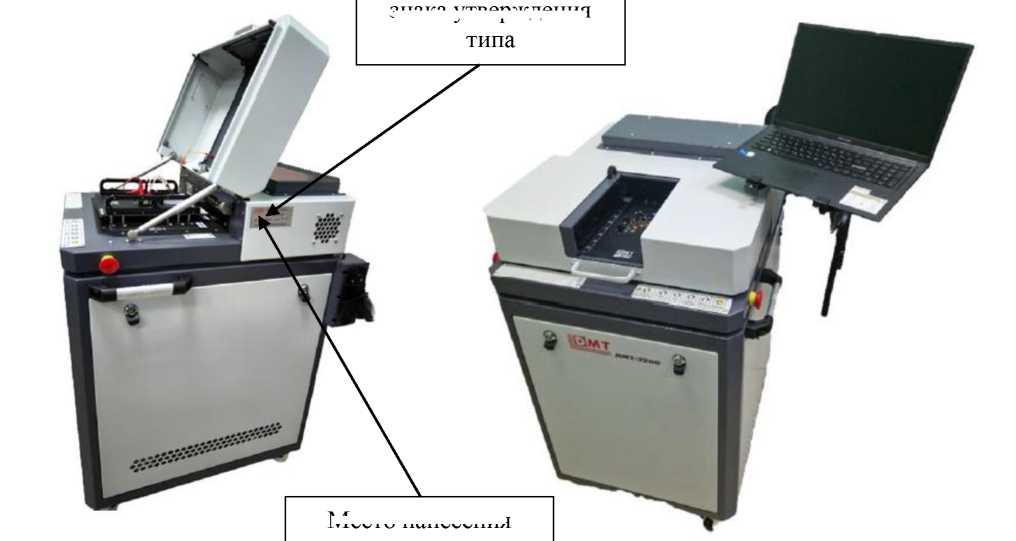

Внешний вид.
Комплекс измерительный параметров активных и пассивных элементов
Рисунок № 1
Общие сведения
Дата публикации - 16.12.2024
Срок свидетельства -
Номер записи - 195919
ID в реестре СИ - 1421895
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ")
Страна - БЕЛАРУСЬ
Населенный пункт - г. Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2967 от 2024.12.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс измерительный параметров активных и пассивных элементов (ДМТ-2200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81797-21 |
Комплекс измерительный параметров активных и пассивных электронных компонентов, ДМТ-220-9 Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ") (БЕЛАРУСЬ г. Минск) |
ОТ МП |
1 год |
|
94099-24 |
Комплекс измерительный параметров активных и пассивных элементов, ДМТ-2200 Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ") (БЕЛАРУСЬ г. Минск) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Комплекс измерительный параметров активных и пассивных элементов (ДМТ-2200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекс измерительный параметров активных и пассивных элементов (ДМТ-2200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса является специализированным и предустановленным.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики комплекса нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО комплекса приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
DMT 22ОО |
|
Номер версии (идентификационный номер ПО) |
vl.O.x.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - x.x - номер версии метрологически незначимой части ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра, руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ТИВН 2200.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10“16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
ПравообладательОбщество с ограниченной ответственностью «ДМТ Трейдинг» (ООО «ДМТ Трейдинг»)
Адрес юридического лица: 220020, Республика Беларусь, г. Минск, пр-кт Победителей, д. 89, к. 2, помещ. 1, ком. 01
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия комплекса основан на одновременном воспроизведении и измерении аналоговых электрических сигналов в заданных пределах, с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результатов с помощью управляющей ПЭВМ.
Комплекс обеспечивает в автоматизированном режиме:
-
- получение семейства вольтамперных характеристик диодов, биполярных и полевых транзисторов;
-
- алгоритмическое определение параметров производных от вольтамперных характеристик, таких как статический коэффициент передачи тока для биполярных транзисторов, крутизна для полевых транзисторов, параметры режима насыщения транзисторов, М-характеристики p-n переходов;
-
- определение основных параметров диодов, биполярных и полевых транзисторов в различных режимах работы;
-
- отбраковку (с возможностью задания параметров отбраковки) пассивных и активных комплектующих;
-
- определение параметров активных и пассивных двухполюсников и четырехполюсников с максимальными воздействиями импульсного тока до 60 А, или постоянного напряжения до 2000 В;
-
- определение нагрузочных характеристик активных и пассивных двухполюсников и четырехполюсников с выходными импульсными токами до 60 А, или до 300 В (200 мА) в импульсном режиме.
Конструктивно комплекс выполнен в металлическом корпусе и состоит из каналов воспроизведений/ измерений сигналов, устройства контактирующего переходного, комплекта контактирующих устройств для установки испытуемых элементов радиоэлектронной аппаратуры (далее - РЭА) и управляющей персональной электронно-вычислительной машины (далее - ПЭВМ).
К комплексу данного типа относится комплекс измерительный параметров активных и пассивных элементов ДМТ-2200 с зав. № 220024001.
Заводской номер нанесен на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид комплекса с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на комплекс не предусмотрено. Пломбирование мест настройки (регулировки) комплекса не предусмотрено.
Место нанесения
знака утверждения
Место нанесения
заводского номера
Рисунок 1 - Общий вид комплекса с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный параметров активных и пассивных элементов |
ДМТ-2200 |
1 шт. |
|
Управляющая ПЭВМ |
- |
1 шт. |
|
Комплект измерительных проводов и кабелей |
- |
1 компл. |
|
Комплект кабелей питания и управления |
- |
1 компл. |
|
Набор контактирующих устройств:
2200-КУ-КТ-43С-ПС1 |
- |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Формуляр |
ТИВН 2200.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
ТИВН 2200.00.000 РЭ |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Диапазон воспроизведений/измерений |
Дискретность |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений |
|
Канал высоковольтного источника-измерителя | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 100 В включ. |
10 мВ |
±(0,003 •lUl + 0,04) В |
|
св. 100 до 600 В включ. |
60 мВ |
±(0,003 •lUl + 0,6) В | |
|
св. 600 до 1000 В включ. |
100 мВ |
±(0,003 •lul + 0,3) В | |
|
св. 1000 до 1500 В включ. |
150 мВ |
±(0,02-|и| + 0,4) В | |
|
св. 1500 до 2000 В включ. |
200 мВ |
±(0,02-|и| + 0,6) В | |
|
Сила постоянного тока (положительной и отрицательной полярности) |
от 0 до 1 мкА включ. |
100 пA |
±(0,002^|1| + 0,001) мкА |
|
св. 1 до 10 мкА включ. |
1 нA |
±(0,002^|l| + 0,005) мкА | |
|
св. 10 до 100 мкА включ. |
10 нA |
±(0,001-|I| + 0,05) мкА | |
|
св. 0,1 до 1,0 мА включ. |
100 нA |
±(0,001^|1| + 0,0003) мА | |
|
св. 1 до 100 мА включ. |
10 мкA |
±(0,001^|1| + 0,01) мА | |
|
Канал четырехквадрантного источника-измерителя импульсного тока высокой мощности | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 300 мВ включ. |
30 мкВ |
±(0,001-|и| + 0,3) мВ |
|
св. 0,3 до 3,0 В включ. |
300 мкВ |
±(0,001-|и| + 0,002) В | |
|
св. 3 до 30 В включ. |
3 мВ |
±(0,001-|и| + 0,005) В | |
|
св. 30 до 100 В включ. |
10 мВ |
±(0,002-|и| + 0,02) В | |
|
св. 100 до 300 В включ. |
30 мВ |
±(0,002-|и| + 0,06) В | |
|
Сила постоянного тока (положительной и отрицательной полярности) |
от 0 до 10 нА включ. |
2 пА |
±(0,002-|I| + 0,6) нА |
|
св.10 до 100 нА включ. |
10 пА |
±(0,002-|I| + 1) нА | |
|
св.0,1 до 1,0 мкА включ. |
100 пА |
±(0,001-|I| + 0,002) мкА | |
|
св.1 до 10 мкА включ. |
1 нА |
±(0,001-|I| + 0,01) мкА | |
|
св.10 до 100 мкА включ. |
10 нА |
±(0,001-|I| + 0,1) мкА | |
|
св.0,1 до 1,0 мА включ. |
100 нА |
±(0,001-|I| + 0,0005) мА | |
|
св. 1 до 10 мА включ. |
1 мкА |
±(0,001-|I| + 0,01) мА | |
|
св. 10 до 100 мА включ. |
10 мкА |
±(0,001-|i| + 0,02) мА | |
|
св. 0,1 до 1,0 А включ. |
100 мкА |
±(0,001-|I| + 0,002) А | |
|
св. 1 до 4 А включ. |
400 мкА |
±(0,002-|l| + 0,008) А | |
|
св. 4 до 10 А включ. |
1 мА |
±(0,06^|I| + 0,02) А | |
|
св.10 до 30 А включ. |
3 мА |
±(0,06^|l| + 0,03) А | |
|
св. 30 до 60 А включ. |
6 мА |
±(0,06^|I| + 0,1) А | |
|
Канал четырехквадрантного источника-измерителя импульсного тока | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 300 мВ включ. |
30 мкВ |
±(0,001-|U| + 0,3) мВ |
|
св. 0,3 до 3,0 В включ. |
300 мкВ |
±(0,001^|U| + 0,003) В | |
|
св. 3 до 30 В включ. |
3 мВ |
±(0,001^|u| + 0,003) В | |
|
св. 30 до 100 В включ. |
10 мВ |
±(0,001-|U| + 0,01) В | |
|
св. 100 до 300 В включ. |
30 мВ |
±(0,001-|u| + 0,03) В | |
|
Сила постоянного тока |
от 0 до 10 нА включ. |
1 пА |
±(0,001-|I| + 0,6) нА |
|
св.10 до 100 нА включ. |
10 пА |
±(0,001-|I| + 1) нА | |
|
св. 0,1 до 1,0 мкА включ. |
100 пА |
±(0,001-|I| + 0,003) мкА | |
|
св. 1 до 10 мкА включ. |
1 нА |
±(0,001-|l| + 0,005) мкА | |
|
св. 10 до 100 мкА включ. |
10 нА |
±(0,001-|I| + 0,05) мкА | |
|
св. 0,1 до 1,0 мА включ. |
100 нА |
±(0,001-|I| + 0,0003) А | |
|
св. 1 до 10 мА включ. |
1 мкА |
±(0,001-|I| + 0,005) мА | |
|
Наименование характеристики |
Диапазон воспроизведений/измерений |
Дискретность |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений |
|
св. 10 до 100 мА включ. |
10 мкА |
±(0,001-|I| + 0,02) мА | |
|
св. 0,1 до 1,0 А включ. |
100 мкА |
±(0,001-|I| + 0,002) А | |
|
св. 1 до 4 А включ. |
400 мкА |
±(0,002-|l| + 0,004) А | |
|
св. 4 до 30 А включ. |
1 мА |
±(0,06^|l| + 0,03) А |
Примечания:
U - воспроизведенное/измеренное значение напряжения постоянного тока; I - воспроизведенное/измеренное значение силы постоянного тока.
|
Таблица 3 - Технические ха |
рактеристики в импульсном режиме | |
|
Максимальный ток |
Длительность импульса |
Коэффициент заполнения |
|
Канал четырехквадрантного источника-измерителя импульсного тока высокой мощности | ||
|
100 мА при 300 В |
постоянный |
100 % |
|
1 А при 30 В |
постоянный |
100 % |
|
4 А при 10 В |
постоянный |
100 % |
|
200 мА при 300 В |
20 мс |
50 % |
|
200 мА при 100 В |
100 мс |
50 % |
|
2 А при 300 В |
10 мс |
5 % |
|
2 А при 100 В |
100 мс |
10 % |
|
1 А при 300 В |
100 мс |
10 % |
|
8 А при 300 В |
2 мс |
2,5 % |
|
8 А при 30 В |
20 мс |
30 % |
|
20 А при 30 В |
5 мс |
10 % |
|
20 А при 10 В |
20 мс |
10 % |
|
60 А при 10 В |
2 мс |
3,33 % |
|
Канал четырехквадрантного источника-измерителя импульсного тока | ||
|
100 мА при 300 В |
постоянный |
100 % |
|
1 А при 30 В |
постоянный |
100 % |
|
4 А при 10 В |
постоянный |
100 % |
|
200 мА при 300 В |
20 мс |
50 % |
|
200 мА при 100 В |
100 мс |
50 % |
|
1 А при 300 В |
10 мс |
5 % |
|
1 А при 100 В |
100 мс |
10 % |
|
4 А при 300 В |
2 мс |
2,5 % |
|
4 А при 100 В |
10 мс |
2,5 % |
|
4 А при 30 В |
20 мс |
30 % |
|
10 А при 30 В |
5 мс |
10 % |
|
10 А при 10 В |
20 мс |
10 % |
|
30 А при 10 В |
2 мс |
3,33 % |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
3500 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
700x1500x800 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
15О |
|
Условия эксплуатации:
|
от +15 до +25 до 80 от 97 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
1О |
|
Средняя наработка на отказ, ч |
8ООО |
