Сведения о средстве измерений: 81718-21 Система измерительная испытательного стенда вертолетного редуктора

Номер по Госреестру СИ: 81718-21
81718-21 Система измерительная испытательного стенда вертолетного редуктора
(ВР-252 "Редуктор-3")

Назначение средства измерений:
Система измерительная испытательного стенда вертолетного редуктора ВР-252 «Редуктор-3» (далее - система) предназначена для измерений температуры, давления жидкости, расхода жидкости, частоты вращения, крутящего момента силы, напряжения, силы и мощности переменного электрического тока, интервалов времени, а также для регистрации и отображения результатов измерений и расчетных величин.

сертификация программного обеспечения
Внешний вид. Система измерительная испытательного стенда вертолетного редуктора, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная испытательного стенда вертолетного редуктора
Рисунок № 1
Внешний вид. Система измерительная испытательного стенда вертолетного редуктора, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная испытательного стенда вертолетного редуктора
Рисунок № 2
Внешний вид. Система измерительная испытательного стенда вертолетного редуктора, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная испытательного стенда вертолетного редуктора
Рисунок № 3
Внешний вид. Система измерительная испытательного стенда вертолетного редуктора, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система измерительная испытательного стенда вертолетного редуктора
Рисунок № 4

Общие сведения

Дата публикации - 18.05.2021
Срок свидетельства -
Номер записи - 180909
ID в реестре СИ - 1388012
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, без модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система измерительная испытательного стенда вертолетного редуктора (ВР-252 "Редуктор-3")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81718-21

Система измерительная испытательного стенда вертолетного редуктора, ВР-252 "Редуктор-3"
Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
85108-22

Система измерительная испытательного стенда вертолетных хвостовых трансмиссий "СИИС-ХТ1", Обозначение отсутствует
Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
86930-22

Система измерительная испытательного стенда коробок самолетных агрегатов КСА-54 и КСА-54М, Запуск-5
Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93843-24

Видеоизмерители геометрических параметров, ВИТЭК TRI122S/M2528
Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.

Содержимое отчета:

  1. Соотношение между Действующими и Аннулированными эталонами:
    • Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
  2. Статус или разряд (уровень) эталона:
    • Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
  3. Владельцы/держатели эталонов:
    • Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
  4. Форма собственности:
    • Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
  5. Распределение эталонов по годам (по дате регистрации):
    • Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.

Таблица с подробной информацией об эталонах:

  • Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
  • Наименование эталона: официальное название эталона.
  • Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
  • Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
  • Статус: состояние эталона (действует или аннулирован).
  • Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.

Пример записи из таблицы:

Рег. номер, дата приказа Наименование эталона Владелец/держатель эталона Статус или разряд (уровень) эталона Статус Наличие ЛПС, межаттестационный интервал (месяцы)
3.7.АСЛ.0001.2024 от 19.01.2024 - ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) Рабочий эталон Действует Да, 24

Выбранный Государственный первичный эталон:

ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ

Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная испытательного стенда вертолетного редуктора (ВР-252 "Редуктор-3")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ"
(РОСС СОБ 3.00255.2014)
  • без модификации
  • нет модификации
  • 3 1 2 1 0 3 2 1

    Стоимость поверки Система измерительная испытательного стенда вертолетного редуктора (ВР-252 "Редуктор-3")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    К метрологически значимым компонентам системы измерительной испытательного стенда вертолетного редуктора ВР-252 «Редуктор-3» (далее - ПО системы) относятся программы «Измерительная станция 1» (шкаф №1) и «Измерительная станция 2» (шкаф №2), установленные на соответствующих контроллерах.

    Программы «Измерительная станция 1» и «Измерительная станция 2» в формате исполняемого файла «startup.rtexe» устанавливаются на промышленные контроллеры NI PXIe-8840 и NI PXI-8840, размещенные в электромонтажных шкафах №1 и №2, и работают под управлением операционной системы жесткого реального времени NI LabVIEW Real Time.

    Обмен служебной информацией и данными между программами нижнего и верхнего уровней осуществляется по проводной локальной сети Ethernet посредством стандартного протокола обмена данными TCP IP.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные . ПО

    Идентификационные данные (признаки)

    Значение

    Значение

    Наименование ПО

    Измерительная станция 1

    Измерительная станция 2

    Идентификационное наименование ПО

    va hp252 pxi main.rtexe

    va hp252 pxi power.rtexe

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.19.01

    не ниже 2.0.19.01


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю часть электромонтажного шкафа № 1 в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 3 руководства по эксплуатации АЭ2-659.09.00 РЭ.


    Нормативные и технические документы

    Конструктивно система представляет собой два электромонтажных шкафа: шкаф №1 и шкаф №2. В электромонтажном шкафу №1 размещены:

    - 9-ти слотовое шасси с промышленным контроллером и модулями аналогового ввода/вывода измерительной платформы NI PXIe (1 шт.);

    - 1-канальный блок согласования сигналов от датчика расхода с установленным модулем типа SCM5B45-02D (1 шт.);

    - 8-ми канальный блок согласования сигналов от датчиков крутящего момента и частоты вращения с установленными модулями типа SCM5B45-06D и SCM5B45-04D (1 шт.);

    - 10-портовый сетевой коммутатор DGS-1210-10 (1 шт.);

    - источник бесперебойного питания UPS VH Series 1000 (1 шт.);

    • - стабилизированный источник питания ЕР1311-1SH13 (1 шт.);

    • - стабилизированный источник питания, 4-х канальный, БП14Б-Д.4-24 (1 шт.);

    • - клеммные блоки;

    • - комплект соединительных монтажных кабелей.

    В электромонтажном шкафу № 2 размещены:

    • - 6-ти слотовое шасси с промышленным контроллером и модулями аналогового ввода/вывода измерительной платформы NI PXI (1 шт.);

    • - 8-ми слотовое шасси с промышленным контроллером и модулями распределенного ввода/вывода и промышленного управления линейки NI cRIO (1 шт.);

    • - 8-канальный блок гальванической развязки сигналов напряжения до ±10В с установленными модулями типа SCM5B49-05D (1 шт.);

    • - датчик напряжения LEM CV3-500 (2 шт.)

    • - источник бесперебойного питания UPS VH Series 1000 (1 шт.);

    • - стабилизированный источник питания 6EP1333-2BA20 (1 шт.);

    • - стабилизированный источник питания 6ЕP1311-1SH13 (1 шт.);

    • - стабилизированный источник питания 6ЕP1352-1SH03 (2 шт.);

    • - клеммные блоки;

    • - комплект соединительных монтажных кабелей.

    Промышленные контроллеры, установленные в электромонтажных шкафах №1 и №2, соединены со стационарным персональным компьютером, расположенным на рабочем месте оператора испытаний, через 10-ти портовый сетевой коммутатор с помощью стандартных сетевых кабелей Ethernet.

    Первичные измерительные преобразователи (датчики) измерительных каналов (ИК) установлены на испытательном стенде и с помощью измерительных кабелей подключены к соответствующим модулям ввода/вывода сигналов через клеммные блоки электромонтажных шкафов.

    Функционально система состоит из:

    • -  ИК температуры;

    • -  ИК давления жидкости;

    • -  ИК расхода жидкости;

    • -  ИК частоты вращения;

    • -  ИК крутящего момента силы;

    • -  ИК напряжения, силы и мощности переменного электрического тока;

    • -  ИК интервалов времени (таймер).

    ИК температуры

    В состав системы входят ИК температуры с термометрами сопротивления.

    Принцип действия ИК основан на измерении падения напряжения постоянного тока на термометре, сопротивление которого изменяется в зависти от измеряемой температуры. ИК выполнен по четырехпроводной схеме. По одной паре проводов осуществляется питание термометра стабилизированным постоянным током. Другая пара проводов подключает сигнал от термометра (напряжение постоянного тока) к входу измерительного усилителя. Выходной сигнал усилителя преобразуется аналого-цифровым преобразователем (АЦП) в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемого сопротивления термометра по известной градуировочной характеристике ИК. Далее измеренное сопротивление термометра преобразуется с использованием таблицы его номинальной статической характеристики (НСХ) из ГОСТ Р 8.6252006, внесенной в память контроллера, в значение измеряемой температуры.

    ИК давления жидкости

    Принцип действия ИК основан на преобразовании давления жидкости, воздействующего на чувствительный элемент датчика давления, в электрический сигнал (сила постоянного тока) пропорциональный измеряемому давлению. Токовый сигнал на нагрузочном резисторе преобразуются в напряжение постоянного тока и поступает на вход измерительного усилителя. Выходной сигнал усилителя преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемого давления по известной градуировочной характеристике ИК.

    ИК расхода жидкости

    Принцип действия ИК основан на преобразовании измеряемого расхода жидкости датчиком генераторного типа (турбинным преобразователем расхода) в электрический сигнал переменного тока, частота которого пропорциональна измеряемой величине. Сигнал от датчика поступает на вход преобразователя, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала. Сигнал напряжения постоянного тока преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемой частоты сигнала по известной градуировочной характеристике ИК.

    Далее измеренное значение частоты сигнала датчика преобразуется с использованием внесенных в память контроллера коэффициентов индивидуальной функции преобразования датчика в значение измеряемого объемного расхода жидкости.

    ИК частоты вращения

    Принцип действия ИК основан на преобразовании измеряемой частоты вращения датчиком в электрический сигнал переменного тока, частота которого пропорциональна измеряемой величине. Сигнал от датчика поступает на вход преобразователя, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала. Сигнал напряжения постоянного тока преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемой частоты сигнала по известной градуировочной характеристике ИК.

    Далее измеренное значение частоты сигнала датчика преобразуется с использованием внесенного в память контроллера постоянного коэффициента передачи датчика в значение измеряемой частоты вращения.

    ИК крутящего момента силы

    Принцип действия ИК основан на преобразовании датчиком измеряемого крутящего момента в электрический сигнал переменного тока, частота которого пропорциональна измеряемой величине крутящего момента. Сигнал от датчика поступает на вход преобразователя, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала. Сигнал напряжения постоянного тока преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемого крутящего момента силы по известной градуировочной характеристике ИК.

    ИК напряжения, силы и мощности переменного электрического тока

    Принцип действия ИК основан на измерении мгновенных значений сигналов напряжения переменного тока, поступающих от измерительных преобразователей напряжения и силы переменного тока, с формированием массивов измеренных значений. Результаты измерений используются для вычисления контроллером действующих (среднеквадратичных) значений сигналов методом приближенного интегрирования. Далее действующие значения сигналов используются для вычисления действующих значений измеряемого тока и напряжения по известным градуировочным характеристикам ИК.

    Активная мощность в цепи переменного тока вычисляется путем приближенного интегрирования произведения одновременно измеренных мгновенных значений напряжения и тока.

    ИК интервалов времени (таймер)

    Принцип действия таймера основан на подсчете числа импульсов опорного генератора таймера в течение измеряемого промежутка времени (между двумя внешними дискретными сигналами «Пуск» и «Стоп», которые поступают через модуль ввода сигналов). Количество подсчитанных импульсов, деленное на значение опорной частоты, определяет измеряемый интервал времени.

    Общий вид электромонтажных шкафов №1 и №2, места нанесения знака утверждения типа и знака поверки приведены на рисунках 1, 2.

    В конструкции предусмотрена защита от несанкционированного доступа в виде замков на дверцах электромонтажных шкафов №1 и №2.

    Место нанесения знака поверки

    Место нанесения знака утверждения типа

    Внешний вид. Система измерительная испытательного стенда вертолетного редуктора (ВР-252

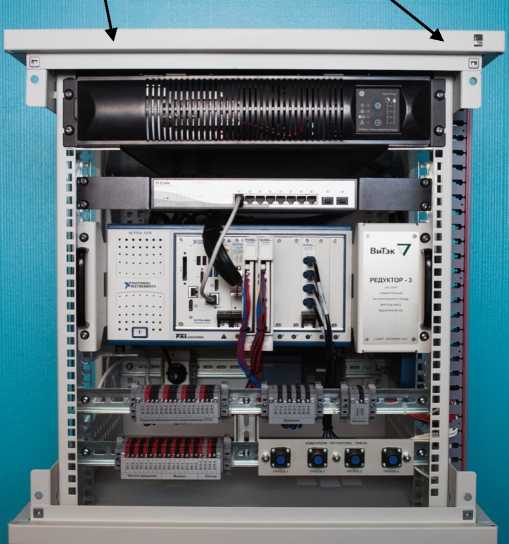

    Рисунок 1 - Общий вид электромонтажного

    шкафа №1

    Внешний вид. Система измерительная испытательного стенда вертолетного редуктора (ВР-252

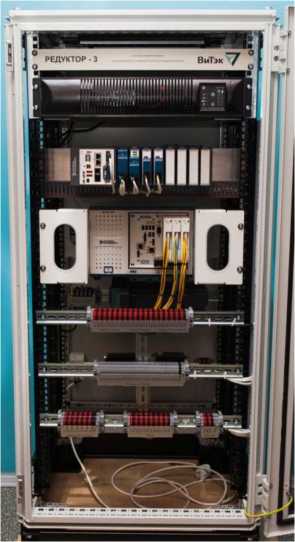

    Рисунок 2 - Общий вид электромонтажного

    шкафа №2

    Внешний вид. Система измерительная испытательного стенда вертолетного редуктора (ВР-252
    Внешний вид. Система измерительная испытательного стенда вертолетного редуктора (ВР-252

    Рисунок 3 - Внешний вид замка на дверце электромонтажного шкафа №1

    Рисунок 4 - Внешний вид замка на дверце электромонтажного шкафа №2

    Знак поверки наносится на дверцу электромонтажного шкафа №1 в виде наклейки и в свидетельство о поверки в виде оттиска клейма.


    Таблица 4 - Комплектность системы

    Наименование

    Обозначение

    Кол-во

    Шкаф электромонтажный № 1 в составе:

    Источник бесперебойного питания, выходная мощность 1000 ВA/700 Вт

    Сетевой коммутатор 10-ти портовый 10/100/1000 Мб (D-Link)

    UPS VH Series 1000

    DGS-1210-10

    1 шт.

    1 шт.

    9-ти слотовое шасси для установки измерительного оборудования платформы NI PXIe

    NI PXIe-1078

    1 шт.

    Контроллер Core i5 2.7ГГц, двухядерный процессор с ОС реального времени

    NI PXIe-8840

    1 шт.

    4-х портовая плата последовательгого интерфейса RS485/422

    NI PXI-8431/4

    1 шт.

    Многофункциональная плата, 16-ти канальное АЦП 24 бита, 48 каналов дискретного ввода/вывода, 4-х канальный ЦАП

    NI PXIe-6358

    1 шт.

    Терминальный блок для платы NI PXIe-6358

    SCB-68A

    2 шт.

    Кабель 1 м

    SHC68-68-EPM

    2 шт.

    8-ми канальная плата АЦП 16 бита с поканальной изоляцией, 250 кГц/канал

    NI PXIe-4300

    1 шт.

    Продолжение таблицы 4

    Наименование

    Обозначение

    Кол-во

    Терминальный блок для согласования входов платы NI

    PXIe-4300 с выходами датчиков 4 .. 20мА

    TB-4300C

    1 шт.

    20-ти канальная плата АЦП 16 бита для измерения 2-, 3-или 4-проводных резистивных датчиков температуры (RTD)

    NI PXIe-4357

    1 шт.

    Терминальный блок для платы NI PXIe-4357

    TB-4357

    1 шт.

    Модуль аналогового ввода; частотный вход 0 .. 25 кГц; диапазон выходных напряжений 0 В... 10 В

    SCM5B45-06D

    4 шт.

    Модуль аналогового ввода; частотный вход 0 .. 5 кГц ; диапазон выходных напряжений 0 В... 10 В

    SCM5B45-04D

    4 шт.

    Монтажная панель для установки 8-ми модулей типа SCM5B, без мультиплексирования, без CJC, монтаж на DIN-рейку

    SCMPB07-3

    1 шт.

    Модуль аналогового ввода; частотный вход 0 .. 1 кГц ; диапазон выходных напряжений 0 В... 10 В

    SCM5B45-02D

    1 шт.

    Монтажная панель для установки 1-ого модуля типа SCM5B, без мультиплексирования, без CJC, монтаж на DIN-рейку

    SCMPB03-2

    1 шт.

    Стабилизированный источник питания, выход 5В постоянного тока

    6ЕP 1311-1SH13

    1 шт.

    Блок питания 4-х канальный с выходной мощностью 14 Вт (24 В постоянного тока)

    БП14Б-Д.4-24

    1 шт.

    Сетевой кабель Ethernet

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Шкаф электромонтажный № 2 в составе:

    1 шт.

    Источник бесперебойного питания, выходная мощность 1000 ВA/700 Вт

    UPS VH Series 1000

    1 шт.

    6-ти слотовое шасси для установки измерительного оборудования платформы NI PXI

    NI PXI-1036

    1 шт.

    Контроллер Core i5 2.6ГГц, четырехядерный процессор с ОС реального времени

    NI PXI-8840

    1 шт.

    8-ми канальная плата АЦП 16 бита, 250 кГц/канал

    NI PXI-6143

    3 шт.

    Терминальный блок для платы NI PXIe-4357

    TB-2706

    3 шт.

    Шасси с интегрированным контроллером под управлением ОС реального времени

    NI cRIO-9035

    1 шт.

    34-х канальный модуль дискретного ввода, 24В

    NI9425

    1 шт.

    Терминальный блок «под винт» на переднюю панель модуля NI 9475

    NI9923

    1 шт.

    8-ми канальный модуль дискретного вывода, 60В

    NI9475

    1 шт.

    25-ти контактный конекторный блок,

    «под винт» на переднюю панель модуля NI 9475

    NI9924

    1 шт.

    4-х канальный модуль аналогового вывода, ±10 В, 100кГц, ЦАП 16 бит

    NI9263

    2 шт.

    Защитный кожух для разъема «под винт» на передней панеле модуля NI 9263

    NI9927

    2 шт.

    Продолжение таблицы 4

    Модуль-заглушка

    NI9977

    4 шт.

    Модуль гальванической развязки, диапазон напряжений ±10 В

    SCM5B49-05

    8 шт.

    Монтажная панель для установки 8-ми модулей типа SCM5B, без мультиплексирования, без CJC, монтаж на DIN-рейку

    SCMPB07-3

    1 шт.

    Стабилизированный источник питания, выход 5В постоянного тока

    6ЕР 1311-1SH13

    1 шт.

    Стабилизированный источник питания, выход 15В постоянного тока

    6ЕР 1352-1SH03

    2 шт.

    Стабилизированный источник питания, выход 24В постоянного тока

    6ЕР 1333-2BA20

    1 шт.

    Сетевой кабель Ethernet

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Для установки на испытательный стенд:

    Монтажная панель для установки модуля типа SCM5B Изолированный усилитель по напряжению, диапазон входных напряжений ± 100мВ, диапазон выходных напряжений ± 10В, полоса пропускания 400 Гц Датчик частоты вращения (рег. № 69416-17) Датчик крутящего момента

    Датчик давления

    Датчик давления

    Датчик давления

    Преобразователь расхода турбинный (рег. № 8326-04) Термометр сопротивления (рег. № 34737-07) Трансформатор тока (рег. № 20466-00) Трансформатор тока (рег. № 20466-00)

    Датчик тока (руг. № 57086-14)

    Датчик напряжения

    SCMPB03 SCM5B40-03D

    A5S07C50 T10FS-010R-L-SU2-S МИДА-ДИ- 13П-К-У2-0,5/0,6МПа-01 МИДА-ДИ- 13П-К-У2-0,5/1МПа-01 МИДА-ДИ- 13П-К-У2-0,5/10МПа-01

    ТПР13-2-1

    ТСМ, 100М, класс В

    ТФ1, 150/1А

    ТФ1, 200/1А LEM LA25-NP/SP11 LEM CV3-500

    1 шт.

    1 шт.

    1 шт.

    4 шт.

    4 шт.

    1 шт.

    • 1 шт.

    • 2 шт.

    • I шт.

    4 шт.

    6 шт.

    • 3 шт.

    9 шт.

    • II шт.

    Программное обеспечение:

    Измерительная станция 1

    Измерительная станция 2

    va hp252_pxi main.rtexe va hp252 pxi power.rtexe

    1 экз.

    1 экз.

    Документация:

    Паспорт

    Руководство по эксплуатации

    Методика поверки

    АЭ2-659.09.00 ПС

    АЭ2-659.09.00 РЭ

    АЭ2-659.09.00 МП

    1 экз.

    1 экз.

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры масла в поддоне редуктора, °С

    от 0 до 100

    Пределы допускаемой абсолютной погрешности измерений температуры масла в поддоне редуктора, °С

    ±2,0

    Количество ИК

    1

    Диапазон измерений температуры масла на входе в редуктор, °С

    от 0 до 115

    Пределы допускаемой абсолютной погрешности измерений температуры масла на входе в редуктор, °С

    ±1,0

    Количество ИК

    1

    Диапазон измерений температуры масла на выходе из редуктора, °С

    от 0 до 115

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерений температуры масла на выходе из редуктора, °С

    ±1,0

    Количество ИК

    1

    Диапазон измерений температуры (резервный канал), °С

    от 0 до 115

    Пределы допускаемой абсолютной погрешности измерений температуры (резервный канал), °С

    ±1,0

    Количество ИК

    1

    Диапазон измерений давления масла на входе в редуктор, кПа (кгс/см2)

    от 0 до 785 (от 0 до 8 )

    Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений давления масла на входе в редуктор, %

    ±1,0

    Количество ИК

    1

    Диапазон измерений давления масла в нагнетающей магистрали редуктора, кПа (кгс/см2)

    от 0 до 588 (от 0 до 6)

    Пределы допускаемой приведенной (к ВП) погрешности измерений давления масла в нагнетающей магистрали редуктора, %

    ±1,0

    Количество ИК

    1

    Диапазон измерений давления жидкости за насосами основной и дублирующей гидросистем, МПа (кгс/см2)

    от 0 до 7,85 (от 0 до 80)

    Пределы допускаемой приведенной (к ВП) погрешности измерений давления жидкости за насосами основной и дублирующей гидросистем, %

    ±2,0

    Количество ИК

    2

    Диапазон измерений расхода масла при прокачке через редуктор, л/мин

    от 105 до 130

    Пределы допускаемой приведенной (к ВП) погрешности измерений расхода масла при прокачке через редуктор, %

    ±2,5

    Количество ИК

    1

    Диапазон измерений частоты вращения левого и правого приводных электродвигателей, об/мин

    от 0 до 3500

    Пределы допускаемой приведенной (к ВП) погрешности измерений частоты вращения левого и правого приводных электродвигателей, %

    ±0,2

    Количество ИК

    2

    Диапазон измерений частоты вращения левого и правого тормозных генераторов, об/мин

    от 0 до 3500

    Пределы допускаемой приведенной (к ВП) погрешности измерений частоты вращения левого и правого тормозных генераторов, %

    ±0,2

    Количество ИК

    2

    Диапазон измерений крутящего момента силы на валу левого и правого приводных электродвигателей, Н-м (кгс-м)

    от 0 до 6865 (от 0 до 700)

    Пределы допускаемой приведенной (к ВП) погрешности измерений крутящего момента силы на валу левого и правого приводных электродвигателей, %

    ±1,0

    Количество ИК

    2

    Диапазон измерений крутящего момента силы на валу левого и правого тормозных генераторов, Н-м (кгс-м)

    от 0 до 6865 (от 0 до 700)

    Пределы допускаемой приведенной (к ВП) погрешности измерений крутящего момента силы на валу левого и правого тормозных генераторов, %

    ±1,0

    Количество ИК

    2

    Наименование характеристики

    Значение

    Диапазон измерений сигнала линейного напряжения левого и правого тормозных генераторов, В

    от 0 до 105

    Пределы допускаемой приведенной (к ВП) погрешности измерений сигнала линейного напряжения левого и правого тормозных генераторов, %

    ±1,5

    Количество ИК

    2

    Диапазон измерений напряжения на клеммах фаз А, В, С первого и второго бортовых генераторов, В

    от 0 до 125

    Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения на клеммах фаз А, В, С первого и второго бортовых генераторов, %

    ±0,5

    Количество ИК

    6

    Диапазон измерений напряжения на клеммах фаз А, В, С генератора на валу вентилятора, В

    от 0 до 125

    Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения на клеммах фаз А, В, С генератора на валу вентилятора, %

    ±0,5

    Количество ИК

    3

    Диапазон измерений тока нагрузки (фазы А, В, С) первого и второго бортовых генераторов, А

    от 0 до 150

    Пределы допускаемой приведенной (к ВП) погрешности измерений тока нагрузки (фазы А, В, С) первого и второго бортовых генераторов, %

    ±1,0

    Количество ИК

    6

    Диапазон измерений тока нагрузки (фазы А, В, С) генератора на валу вентилятора, А

    от 0 до 160

    Пределы допускаемой приведенной (к ВП) погрешности измерений тока нагрузки (фазы А, В, С) генератора на валу вентилятора, %

    ±1,0

    Количество ИК

    3

    Диапазон измерений активной мощности нагрузки первого и второго бортовых генераторов, кВт

    от 0 до 56

    Пределы допускаемой приведенной (к ВП) погрешности измерений активной мощности нагрузки первого и второго бортовых генераторов, %

    ±1,2

    Количество ИК

    2

    Диапазон измерений активной мощности нагрузки генератора на валу вентилятора, кВт

    от 0 до 60

    Пределы допускаемой приведенной (к ВП) погрешности измерений активной мощности нагрузки генератора на валу вентилятора, %

    ±1,2

    Количество ИК

    1

    Длительность интервала времени, с

    600

    Пределы допускаемой абсолютной погрешности измерений длительности интервала времени 600 с, с

    ±0,05

    Количество ИК

    1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • -  частота переменного тока, Г ц

    220+22

    50+2

    Потребляемая мощность, (не более) В-А, не более:

    - электромонтажный шкаф №1

    300

    - электромонтажный шкаф №2

    300

    Габаритные размеры шкафа № 1 (не более), мм

    - длина

    600

    - ширина

    600

    - высота

    650

    Габаритные размеры шкафа № 2 (не более), мм

    - длина

    720

    - ширина

    600

    - высота

    1310

    Масса, кг, не более:

    - электромонтажный шкаф №1

    70

    - электромонтажный шкаф №2

    110

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре +25°С, %

    • -  атмосферное давление, мм рт. ст.

    от +10 до +30 до 80

    от 626 до 795


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
