Номер по Госреестру СИ: 85108-22
85108-22 Система измерительная испытательного стенда вертолетных хвостовых трансмиссий "СИИС-ХТ1"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерительная испытательного стенда вертолетных хвостовых трансмиссий «СИИС-ХТ1» (далее - система) предназначена для измерений параметров технологических процессов, выраженных в единицах величин: частоты вращения, силы, крутящего момента силы, напряжения, силы и мощности переменного электрического тока, интервалов времени при стендовых испытаниях вертолетных хвостовых трансмиссий на стенде № Т6365-0533.000.00-01 цеха № 109, а также для регистрации и отображения результатов измерений и расчетных величин.

Внешний вид.
Система измерительная испытательного стенда вертолетных хвостовых трансмиссий "СИИС-ХТ1"
Рисунок № 1

Внешний вид.
Система измерительная испытательного стенда вертолетных хвостовых трансмиссий "СИИС-ХТ1"
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) включает в себя общее (ОПО) и функциональное/прикладное (ФПО) программное обеспечение.
ОПО включает в себя операционную систему (ОС) Windows.
ФПО включает в себя метрологически значимую часть - программу «Измерительная станция».
Программа «Измерительная станция» входит в состав ПО нижнего (аппаратного) уровня и обеспечивает:
-
- опрос ИК системы;
-
- преобразование измеренных данных в физические значения контролируемых параметров с использованием коэффициентов аппроксимирующих полиномов или индивидуальных градуировочных характеристик ИК системы, которые определяются в ходе проведения поверки/калибровки (оцифровка измерительных данных);
-
- вычисление значений расчетных параметров испытаний;
-
- обмен служебной информацией и измерительными данными между компонентами системы, в том числе с программой верхнего операторского уровня (программа интерфейса пользователя).
Программа «Измерительная станция» в формате исполняемого файла «va_tt1_pxie8840_01.rtexe» устанавливается на промышленный контроллер NI PXI-8840, размещенный в электромонтажном шкафу, и работает под управлением операционной системы реального времени NI LabVIEW Real Time.
Обмен служебной информацией и данными между программами нижнего и верхнего уровней осуществляется по проводной локальной сети Ethernet посредством стандартного протокола обмена данными TCP IP.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ПО «Измерительная станция» |
|
Идентификационное наименование ПО |
va tt1 pxie8840 OI.rtexe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Метрологически значимая часть ПО системы и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю часть электромонтажного шкафа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип действия» руководства по эксплуатации АЭ2-621.18.00 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерительной испытательного стенда вертолетных хвостовых трансмиссий «СИИС-ХТ1»Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 03.09.2021 № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от 14.05.2015 № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 -10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 -106 Гц».
Изготовитель
Общество с ограниченной ответственностью «Витэк-Автоматика» (ООО «Витэк-Автоматика»)Адрес: 198035, г. Санкт-Петербург, наб. р. Фонтанки, д. 170
ИНН 7826047044
Телефон: (812) 575-45-91; телефон/факс: (812) 251-06-01
Е-mail: info@vitec.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «ВНИИМС»(ФГБУ «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная 46
Телефон: (495) 437-99-79
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Конструктивно система представляет собой электромонтажный шкаф, соединённый со стационарным персональным компьютером (далее ПК), расположенном на рабочем месте оператора испытаний, и набор первичных измерительных преобразователей, установленных на испытательном стенде.
В электромонтажном шкафу размещено следующее оборудование:
-
- 8-ми слотовое шасси с промышленными контроллерами и модулями ввода/вывода и промышленного управления типа NI CompactRIO;
-
- 4-х слотовое шасси с промышленным контроллером и модулями ввода/вывода типа NI PXI;
-
- 8-ми канальный блок согласования частотных сигналов и сигналов напряжения с установленными модулями типа SCM5B40;
-
- клеммные блоки;
-
- 8-портовый сетевой коммутатор;
-
- AC/DC преобразователи напряжения;
-
- комплект соединительных монтажных кабелей;
-
- источник бесперебойного питания.
Промышленные контроллеры, установленные в электромонтажном шкафу, соединены со стационарным ПК, расположенном на рабочем месте оператора испытаний, через 8-ми портовый сетевой коммутатор с помощью стандартных сетевых кабелей Ethernet.
Первичные измерительные преобразователи (датчики физических величин) измерительных каналов (ИК) установлены на испытательном стенде и с помощью измерительных кабелей подключены к соответствующим модулям ввода/вывода сигналов через клеммные блоки электромонтажного шкафа.
Принцип действия системы основан на измерении параметров при испытаниях вертолетных хвостовых трансмиссий датчиками физических величин (далее - датчиками), преобразовании их в электрические сигналы, преобразовании электрических сигналов в цифровой код и передаче цифровой информации в ПК для дальнейшего её использования.
Функционально система включает в себя следующие ИК:
ИК частоты вращения;
ИК крутящего момента силы;
ИК силы;
ИК напряжения, силы и мощности переменного электрического тока;
ИК интервалов времени (таймер).
ИК частоты вращения
Принцип действия ИК основан на преобразовании измеряемой частоты вращения датчиком в электрический сигнал переменного тока, частота которого пропорциональна измеряемой величине. Сигнал от датчика поступает на вход преобразователя, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала.
Сигнал напряжения постоянного тока преобразуется аналого-цифровым преобразователем (АЦП) в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемой частоты сигнала по известной градуировочной характеристике ИК.
Далее измеренное значение частоты сигнала датчика преобразуется с использованием внесенного в память контроллера постоянного коэффициента передачи датчика в значение измеряемой частоты вращения.
ИК крутящего момента силы
Принцип действия ИК основан на преобразовании датчиком измеряемого крутящего момента в электрический сигнал напряжения постоянного тока, которое пропорционально измеряемому значению крутящего момента. Сигнал напряжения постоянного тока преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемого крутящего момента силы с использованием известного коэффициента передачи сигнала датчика крутящего момента силы.
ИК силы
Принцип действия ИК основан на преобразовании датчиком измеряемой силы в электрический сигнал напряжения постоянного тока, который поступает на вход измерительного усилителя. Выходной сигнал усилителя преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением контроллером значений измеряемой силы по известной градуировочной характеристике ИК.
ИК напряжения, силы и мощности переменного электрического тока
Принцип действия ИК основан на измерении мгновенных значений сигналов напряжения переменного тока, поступающих от измерительных преобразователей напряжения и силы переменного тока, с формированием массивов измеренных значений. Результаты измерений используются для вычисления контроллером действующих (среднеквадратичных) значений сигналов методом приближенного интегрирования. Далее действующие значения сигналов используются для вычисления действующих значений измеряемой силы тока и напряжения по известным градуировочным характеристикам ИК.
Активная мощность в цепи переменного тока вычисляется путем приближенного интегрирования произведения одновременно измеренных мгновенных значений напряжения и силы тока.
ИК интервалов времени (таймер)
Принцип действия ИК основан на подсчете числа импульсов опорного генератора таймера в течение измеряемого промежутка времени (между двумя внешними дискретными сигналами «Пуск» и «Стоп», которые поступают через модуль ввода сигналов). Количество подсчитанных импульсов, деленное на значение опорной частоты, определяет измеряемый интервал времени.
Общий вид электромонтажного шкафа системы, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.
В конструкции предусмотрена защита от несанкционированного доступа в виде замка на дверце электромонтажного шкафа (рисунок 2).
Место нанесения знака утверждения типа
Место нанесения знака поверки
ВиТэк

Рисунок 1 - Общий вид электромонтажного шкафа

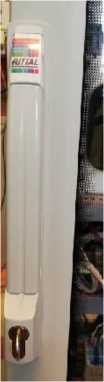

Рисунок 2 - Внешний вид замка на дверце электромонтажного шкафа

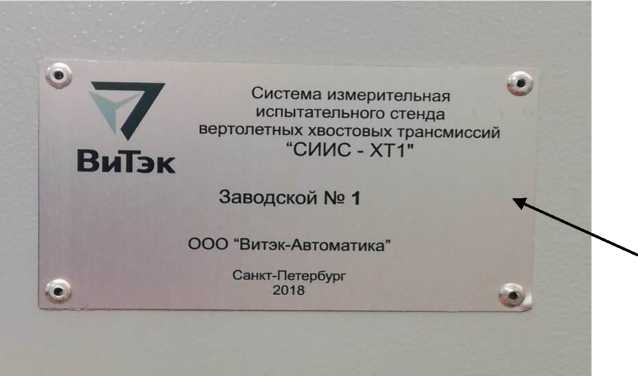

Заводской знак, с наименованием изделия и задней стенке электромонтажного шкафа (рисунок 3).
заводским номером, расположен на
Заводской знак
Рисунок 3
Таблица 10 - Комплектность системы
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Шкаф электромонтажный в составе: | ||
|
1.33 ГГц Dual-Core CRIO, 8-слотов, 70T FPGA, RT, Контроллер |
NI cRIO-9035 |
1 |
|
Модуль дискретного ввода, 24 В, 32 канала |
NI9425 |
1 |
|
Модуль дискретного вывода, 60 В, 8 каналов |
NI9475 |
2 |
|
Модуль аналогового вывода, ±10 В, 100кГц, 4 канала |
NI9263 |
1 |
|
8-слотов 3U PXI шасси |
NI PXIe-1082 |
1 |
|
Core i5-4400E 2.7 ГГц, Dual Core, RT, Контроллер |
NI PXIe-8840 |
1 |
|
Многофункциональная плата X-серии, 8-ми канальное АЦП |
NI PXIe-6356 |
1 |
|
Коннекторный блок на 68 клемм |
NI SCB-68A |
1 |
Продолжение таблицы 10
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
2-х портовая плата последовательного интерфейса RS485/RS422 |
NI PXI-8431/2 |
1 |
|
Плата X-серии, 250 кГц/канал, 16-бит, 8-ми канальное АЦП |
NI PXI-6143 |
2 |
|
Коннекторный блок для NI PXI-6143 |
NI TB-2706 |
2 |
|
Монтажная панель для установки 8-ми модулей типа SCM5B, монтаж на DIN-рейку |
SCMPB07-3 |
1 |
|
Модуль аналогового ввода; частотный вход 0 Гц ... 25 кГц; диапазон выходных напряжений 0 В...10 В |
SCM5B45-06D |
1 |
|
Модуль аналогового вывода SCM5B, диапазон входных напряжений ±10В, диапазон выходных напряжений ±10В, полоса пропускания 400 Гц |
SCM5B49-05 |
5 |
|
Стабилизированный источник питания с выходной мощностью 31,5 Вт (5 В) |
6EP1311-6SB00-0AY0 |
2 |
|
Стабилизированный источник питания с выходной мощностью 120 Вт (24 В) |
6EP1333-2BA20 |
1 |
|
Источник бесперебойного питания, выходная мощность 1000 ВА/700 Вт |
UPS VH Series 1000 |
1 |
|
Гигабитные коммутаторы D-Link • 8 портов 10/100/1000BASE-T |
DGS-1210-10 |
1 |
|
Для установки на испытательный стенд: | ||
|
Датчик частоты вращения (рег. № 69416-17) |
A5S07C50 |
1 |
|
Датчик крутящего момента (рег. № 50769-12) |
T40B-005R-MF-S-M-SU2* |
1 |
|
Датчик силы |
U2B-20kN |
1 |
|
Датчик силы |
U2B-5kN |
1 |
|
Трансформатор тока (рег. № 20466-10) |
ТФ1-200/1** |
6 |
|
Датчик тока |
LA 25-NP/SP11 LEM |
6 |
|
Датчик напряжения |
LEM CV3-500 |
6 |
|
Прикладное программное обеспечение: | ||
|
Программа «Измерительная станция» |
va tt1 pxie8840 01.rtexe |
1 экз. |
|
Документация: | ||
|
Паспорт |
АЭ2-621.18.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
АЭ2-621.18.00 РЭ |
1 экз. |
|
*Допускается вместо датчика крутящего момента силы T40B |
3-005R-MF-S-M-SU2 использование | |
|
датчика крутящего момента силы T10FS-005R-L-SU2-S | ||
|
** Допускается вместо трансформатора тока ТФ1-200/1 использование трансформатора |
тока | |
|
ASK 31.3 200/1A | ||
Метрологические характеристики СИИС-ХТ1 приведены в таблицах 2 - 8.
Таблица 2 - ИК частоты вращения
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Частота вращения (Наименование ИК: Частота вращения ведомого вала хвостового редуктора, количество 1) |
от 0,5 до 20 Гц (от 30 до 1200 об/мин) |
±0,5 % приведенной к ВП (где ВП - верхний предел диапазона измерений) |
Таблица 3 - ИК крутящего момента силы
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Крутящий момент силы (Наименование ИК: Крутящий момент силы на ведомом валу хвостового редуктора, количество 1) |
от 0 до 5 кН-м (от 0 до 510 кгс-м) |
±0,5 % приведенной к ВП |
Таблица 4 - ИК силы
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Сила (Наименование ИК: Осевая сила на ведомом валу хвостового редуктора, количество 1) |
от 10 Н до 19,6 кН (от 2 до 2000 кгс) |
±1,5 % приведенной к ВП |
|
Сила (Наименование ИК: Перерезывающая сила на ведомом валу хвостового редуктора, количество 1) |
от 10 до 3924 Н (от 2 до 400 кгс) |
Таблица 5 - ИК напряжения переменного тока
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока (Наименование ИК: Напряжение переменного тока на клеммах фаз А, В, С левого и правого бортовых генераторов, количество 6) |
от 0 до 135 В |
±0,5 % приведенной к ВП |
Таблица 6 - ИК силы переменного тока
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Сила переменного тока (Наименование ИК: Ток нагрузки фаз А, В, С левого и правого бортовых генераторов, количество 6) |
от 0 до 180 А |
±1,0 % приведенной к ВП |
Таблица 7 - ИК мощности переменного тока
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Мощность переменного тока (Наименование ИК: Активная мощность нагрузки левого и правого бортовых генераторов, количество 2) |
от 0 до 72,9 кВт |
±1,2 % приведенной к ВП |
Таблица 8 - ИК интервала времени (таймер)
|
Измеряемая величина (наименование ИК и количество) |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Интервал времени |
от 0 до 600 с |
± 0,05 с (для интервала времени 600 с) |
Технические характеристики СИИС-ХТ1 приведены в таблице 9.
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Г ц |
50 ± 2 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Габаритные размеры шкафа системы, мм, не более | |
|
- длина |
720 |
|
- ширина |
600 |
|
- высота |
1310 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +10 до +30 |
|
- относительная влажность воздуха при температуре +25°С, %, не более |
80 |
|
- атмосферное давление, мм рт. ст. |
от 626 до 795 |
