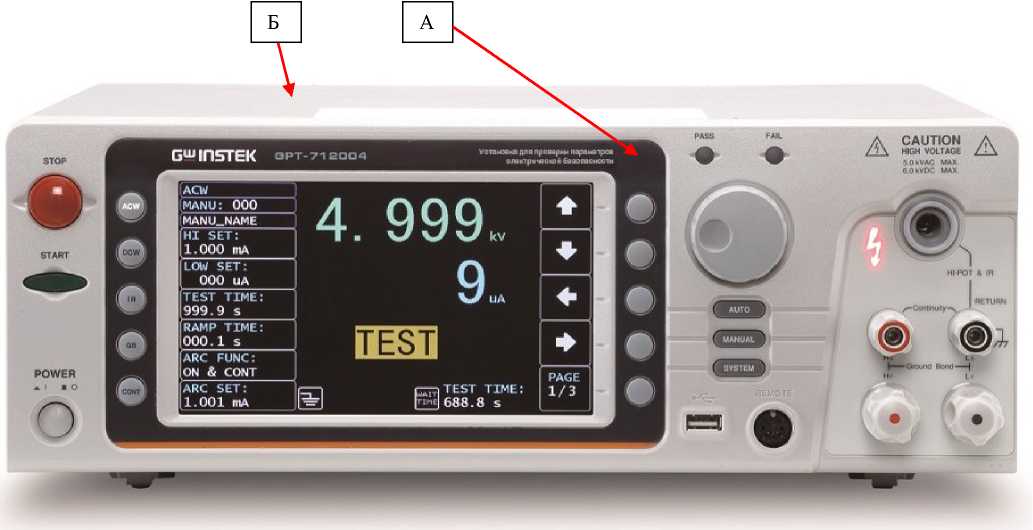

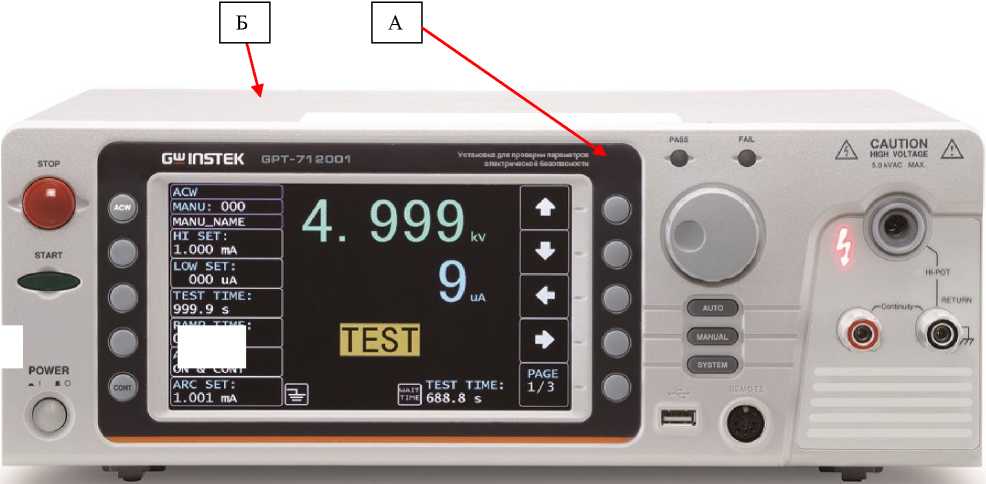

Наименование

Обозначение

Количество, шт.

Установка

1

Кабель питания

1

Высоковольтный измерительный кабель (для всех модификаций)

GHT-115

1

Высокоамперный измерительный кабель (только для модификации GPT-712004)

GTL-215

1

Руководство по эксплуатации

1

Методика поверки

ПР-11-2020МП

1

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, В

от 50 до 5000

Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения переменного тока, В

±(0,0Гиуст(изм)+5)

Частота напряжения переменного тока, Гц

50 / 60

Диапазон выходного напряжения постоянного тока, В

от 50 до 6000

Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока, В

±(0,0Гиуст(изм)+5)

Диапазоны измерений силы тока (тока утечки), мА -переменного:

в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 5000 В включ. -постоянного:

в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 6000 В включ.

от 0,001 до 10

от 0,001 до 40

от 0,001 до 2

от 0,001 до 10

Пределы допускаемой абсолютной погрешности измерений силы тока (тока утечки), мА

-переменного

-постоянного:

в диапазоне измерений до 1 мА не включ.,

в диапазоне измерений от 1 мА до 1пр.

±(0,015-1изм+0,03)

±(0,015-1изм+0,003)

±(0,015-1изм+0,03)

Выходное напряжение постоянного тока в режиме измерения сопротивления изоляции, В

от 50 до 1200

Диапазоны измерений сопротивления изоляции, МОм -при напряжении от 50 до 450 В включ.

-при напряжении от 500 до 1200 В включ.

от 0,1 до 2000 от 0,1 до 50000¹⁾

Примечания

иуст(изм) - установленное и измеренное значение напряжения, В; 1изм - измеренное значение силы тока, мА;

1пр. - верхний предел диапазона измерений силы тока, мА;

1) При включенном режиме «IR Ground» верхний предел измерений сопротивления изоляции ограничен 30 ГОм;

При включенном режиме «IR Ground» необходимо установить GND OFFSET.

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм

-при напряжении от 50 до 450 В включ. в поддиапазонах сопротивлений:

от 0,1 до 1,0 МОм

от 1,1 до 50,0 МОм

от 51 до 2000 МОм

-при напряжении от 500 до 1200 В включ. в поддиапазонах сопротивлений:

от 0,1 до 1,0 МОм

1 до 500 МОм

от 501 до 9999 МОм

от 10000 до 50000 МОм

±(0,05^изм+3 е.м.р.)

±(0,05^изм+1 е.м.р.) ±(0,1<Иизм+1 е.м.р.)

±(0,05^изм+3 е.м.р.) ±(0,05^изм+1 е.м.р.) ±(0,1<Иизм+1 е.м.р.) ±(0,2<Иизм+1 е.м.р.)

Диапазон измерений сопротивления заземления, мОм

(сила тока устанавливается в пределах от 3 до 32 А, частота 50 или 60 Гц)

от 1 до 650

Пределы допускаемой абсолютной погрешности измерений сопротивления заземления, мОм

±(0,01^изм .+2)

Диапазон измерений сопротивления контактных соединений, Ом (номинальное значение силы постоянного тока 100 мА)

от 0,1 до 70,0

Пределы допускаемой абсолютной погрешности измерений сопротивления контактных соединений, Ом

±(0,1Ч<изм.-2)

Нормальные условия измерений

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +15 до +30

70

Примечания

Rизм - измеренное значение сопротивления, МОм (для сопротивления изоляции, мОм (для сопротивления заземления), Ом (для сопротивления контактных соединений);

е.м.р. - значение единицы младшего разряда, МОм.

Наименование характеристики

Значение

Напряжение питания частотой 50/ 60 Гц, В

от 90 до 264

Потребляемая мощность, В^А, не более

400

Габаритные размеры (ширина^хвысота^хдлина), мм

- модификации GPT-712001, GPT-712002, GPT-712003

380x148x436

- модификация GPT-712004

380x148x454

Масса, кг

- модификации GPT-712001, GPT-712002, GPT-712003

14

- модификация GPT-712004

15

Рабочие условия применения:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность воздуха, %, не более

70
