Номер по Госреестру СИ: 80919-21
80919-21 Источники питания переменного и постоянного тока серии ASR-72000
(серия ASR-72000)
Назначение средства измерений:
Источники питания переменного и постоянного тока серии ASR-72000 (далее по тексту - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы переменного и постоянного тока.
Внешний вид.
Источники питания переменного и постоянного тока серии ASR-72000

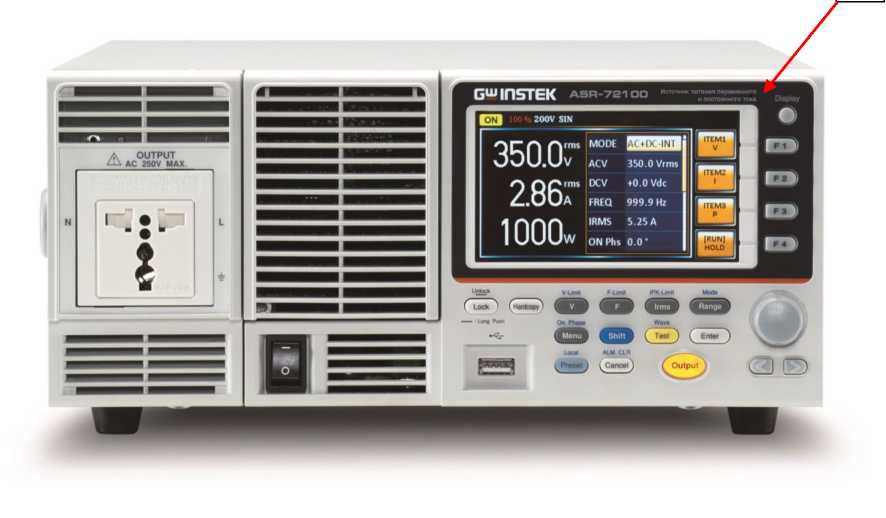

Рисунок № 1
Внешний вид.
Источники питания переменного и постоянного тока серии ASR-72000

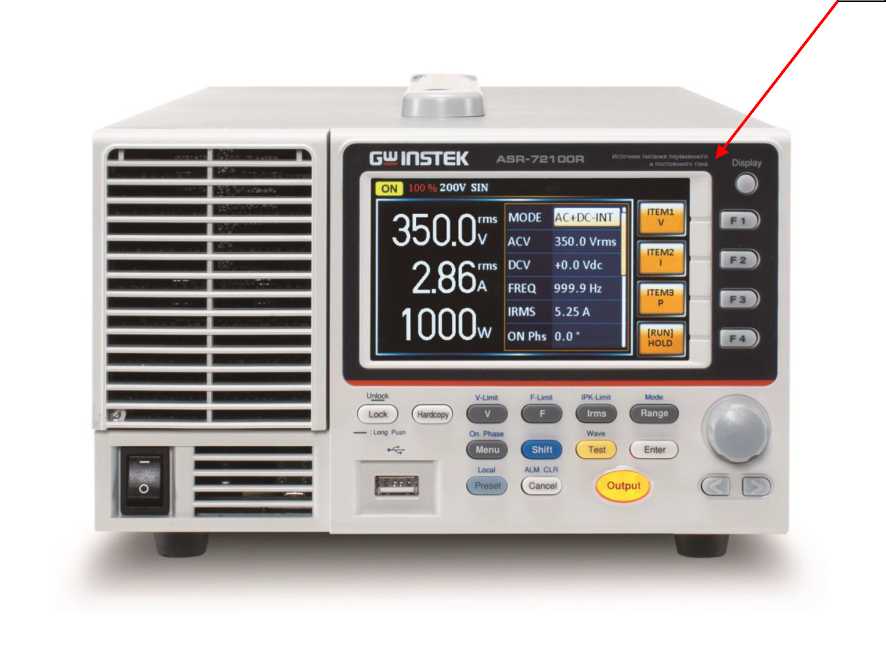

Рисунок № 2
Внешний вид.
Источники питания переменного и постоянного тока серии ASR-72000

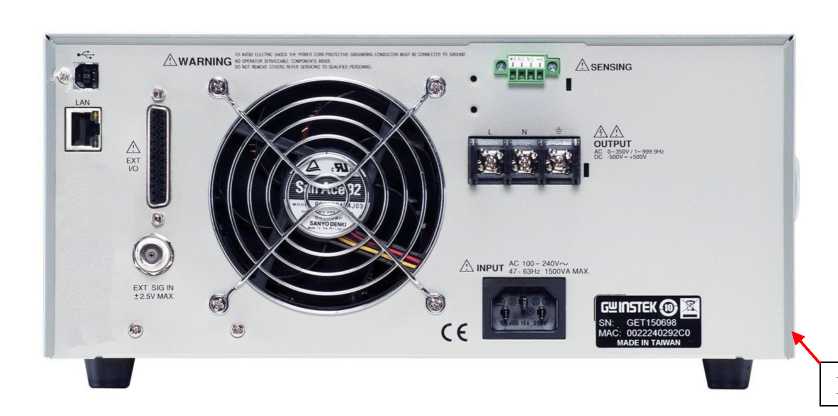

Рисунок № 3
Программное обеспечение
Программное обеспечение источников установлено на внутренний контроллер и служит для управления режимами р аб оты, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GW-INSTEK |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания переменного и постоянного тока серии ASR-72000ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Принцип действия источников основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью высокочастотного (ВЧ) преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного регулятора, расположенных на лицевой панели источников.
Серия источников ASR-72000 имеет четыре модификации: ASR-72050, ASR-72100, ASR-72050R, ASR-72100R.
Модификации отличаются максимальной выходной мощностью, диапазонами установки силы выходного тока, наличием дополнительного выходного разъема.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели источников расположены: жидкокристаллический индикатор, предназначенный для отображения режимов работы и параметров напряжения и силы постоянного или переменного тока на выходе в цифровом виде, кнопки управления меню, светодиодный индикатор состояния источника, выключатель сетевого питания, поворотный регулятор уровня напряжения и силы тока на выходе, выходной разъем (для модификаций ASR-72050R, ASR-72100R выходной разъем расположен только на задней панели), разъем интерфейса USB.
На задней панели источников расположены: клеммы для подключения к сети переменного тока, выходные клеммы, клеммы цепи обратной связи, разъемы интерфейсов управления USB и LAN, разъемы интерфейса аналогового управления, а также разъемы опционально устанавливаемых интерфейсов управления GPIB и RS232.
Источники позволяют контролировать одновременно параметры выходного сигнала и состояние подключенной нагрузки, измеряя: напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.
Источники имеют режимы имитации провала напряжения, прерывания напряжения и перенапряжения, а также режимы формирования сигналов напряжения произвольной формы.
В источниках имеются функции: нарастание/спад напряжения с заданным шагом, создание и воспроизведение тестовых последовательностей. Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.
Общий вид источников и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов боковой панели в задней части корпуса источников. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А
Модификации ASR-72050, ASR-72100
А
Модификации ASR-72050R, ASR-72100R
Рисунок 1 - Общий вид источников серии ASR-72000, место нанесения знака утверждения типа (А)
GW|n5TEK®g
SN: GET150698 MAC: 0022240292C0 t MADE IN TAIWAN
OUTPUT
AC 0-350V/ 1-9999Hz DC -500V- .500V
I
Л ГО М» ШСК SHOO M mu CO® ГЯ0ПС1М OCUOM. tCMWMR Must К COMlCtltl
A WARNING
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 5 - Комплектность источников
Наименование |
Обозначение |
Количество |
Источник питания |
1 шт. | |
Сетевой кабель |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
ПР-13-2020МП |
1 экз. |
Таблица 2 - Метрологические характеристики источников серии ASR-72000
Наименование характеристики |
Значение | |
ASR-72050, ASR-72050R |
ASR-72100, ASR-72100R | |
1 |
2 |
3 |
Максимальная выходная мощность на переменном и постоянном токе, Вт |
500 |
1000 |
Пределы допускаемой абсолютной погрешности измерения выходной мощности переменного и постоянного тока, Вт |
±(0,02-Ризм+0,5) |
±(0,02-Ризм+1,0) |
Продолжение таблицы 2
1 |
2 |
3 |
Диапазоны установки выходного напряжения переменного тока, В
|
от 0,0 до 175,0 от 0,0 до 350,0 | |
Диапазоны установки выходного напряжения постоянного тока, В
|
от -250 до +250 от -500 до +500 | |
Разрешение при установке напряжения переменного и постоянного тока, В |
0,1 | |
Пределы допускаемой абсолютной погрешности установки выходного напряжения переменного тока, В1)
|
±(0,005 •иуст+0,6) ±(0,005-иуст+1,2) | |
Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока, В2)
|
±(0,005 •|иуст|+0,6) ±(0,005 -иуст+1,2) | |
Диапазон установки частоты выходного сигнала, Гц3)
|
от 40,0 до 999,9 от 3,0 до 999,9 | |
Разрешение при установке частоты выходного сигнала, Гц
|
0,01 0,1 | |
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц
|
±(0,0001 Туст) ±(0,0002 Туст) | |
Примечания, здесь и далее иуст - установленное значение напряжения переменного/постоянного тока, В Ризм - измеряемое значение мощности переменного/постоянного тока на выходе источника по встроенному индикатору, Вт Fуст - установленное значение частоты, Гц | ||
|
Продолжение таблицы 2
1 |
2 |
3 |
Нестабильность воспроизведения выходного напряжения переменного и постоянного тока при изменении напряжения питания, В |
±0,002 •UycT | |
Нестабильность воспроизведения выходного напряжения переменного и постоянного тока при изменении силы тока нагрузки от 0,9^Imax до 0,1'Imax, В4)
|
±0,0050^иуст ±0,0015^Uyci- ±0,0050^иуст | |
Коэффициент гармоник напряжения переменного тока, %, не более |
0,5 | |
Диапазон измерения выходного напряжения переменного и постоянного тока, В |
от 0,0 до 500,0 | |
Разрешение при измерении напряжения переменного и постоянного тока, В |
0,1 | |
Пределы допускаемой абсолютной погрешности измерения выходного напряжения переменного и постоянного тока, В
|
±(0,005^+0,3) ±(0,005-0^+0,3) ±(0,007-0^+0,9) ±(0,005-Озм+0,6) ±(0,005-Озм+0,6) ±(0,007-Озм+1,8) | |
Диапазоны воспроизведения силы переменного и постоянного тока, А
|
от 0,0 до 5,0 от 0,0 до 2,5 |
от 0,0 до 10,0 от 0,0 до 5,0 |
Диапазоны измерения силы переменного и постоянного тока, А |
от 0,0 до 5,0 |
от 0 до 10,0 |
Разрешение при измерении силы переменного и постоянного тока, А |
0,01 | |
Примечания, здесь и далее Imax - верхний предел диапазона воспроизведения силы переменного/постоянного тока, А иизм - измеряемое значение напряжения переменного/постоянного тока на выходе источника по встроенному индикатору, В | ||
4) Нестабильность воспроизведения выходного напряжения переменного тока при изменении силы тока нагрузки от 0,9-1макс до 0,1-1макс нормируется в диапазонах от 17,5 до 175 В для шкалы «100 V» / от 35 до 350 В для шкалы «200 V» при коэффициенте мощности PF=1 |
Продолжение таблицы 2
1 |
2 |
3 |
Пределы допускаемой абсолютной погрешности измерения силы переменного и постоянного тока, А
500 Гц включ.
|
±(0,005 ^+0,02) ±(0,005 ^изм+0,02) ±(0,007 ^изм+0,04) ±(0,005 ^изм+0,02) ±(0,005 ^изм+0,02) ±(0,007-1^+0,04) |
±(0,005-1^+0,04) ±(0,005 •1ИЗм+0,04) ±(0,007 •1изм+0,08) ±(0,005 -1изм+0,02) ±(0,005 -1изм+0,02) ±(0,007-1^+0,04) |
Нормальные условия измерений:
|
от +18 до +28 от 20 до 80 от 84,0 до 106,7 | |
Примечания, здесь и далее 1изм - измеряемое значение силы переменного/постоянного тока на выходе источника по встроенному индикатору, А |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
ASR-72050, ASR-72050R |
ASR-72100, ASR-72100R | |
Потребляемая мощность, В^А, не более |
800 |
1500 |
Рабочие условия применения: | ||
- температура окружающего воздуха, °С |
от 0 до +40 | |
- относительная влажность воздуха, %, не более |
от 20 до 80 | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Масса, кг, не более | ||
- ASR-72050, ASR-72100 |
11,5 | |
- ASR-72050R, ASR-72100R |
10,5 | |
Габаритные размеры (ширинахвысотахглубина), мм, не более | ||
- ASR-72050, ASR-72100 |
285х124х480 | |
- ASR-72050R, ASR-72100R |
213х124х480 | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
от 90 до 264 | |
- частота переменного тока, Гц |
от 47 до 63 |
