Общие сведения

Дата публикации - 03.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179716
ID в реестре СИ - 1385461
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "SYSTEA S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_4 Справочник методик поверки СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2337 от 2020.12.31 Об утверждении типа средств измерений

Наличие аналогов СИ: Анализаторы воды автоматические (WIZ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SYSTEA S.p.A."

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
60472-15
16.04.2020
 Анализаторы фотометрические, SmartChem мод. 170, 200, 300
Фирма "SYSTEA S.p.A." (ИТАЛИЯ ) 		ОТ
МП 		1 год
64129-16
02.06.2026
 Анализаторы промышленные многопараметрические, Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000)
Фирма "SYSTEA S.p.A." (ИТАЛИЯ ) 		ОТ
МП 		1 год
80514-20
31.12.2025
 Анализаторы воды автоматические , WIZ
Фирма "SYSTEA S.p.A." (ИТАЛИЯ ) 		ОТ
МП 		1 год
Отчет - OR_1 Приказы Росстандарта

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы воды автоматические (WIZ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы воды автоматические (WIZ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы WIZ имеют встроенное (WIZ Firmware) и автономное (WIZ CONTROL PANEL) программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров состава водных сред.

Метрологически значимым являются оба вида ПО.

Встроенное программное обеспечение осуществляет функции:

  • - управление работой электроклапанов,

  • - управление работой насоса,

  • - управление работой термостата,

  • - расчет содержания определяемого компонента,

  • - передачу результатов измерений по интерфейсу связи с ПК,

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант,

  • - контроль общих неисправностей (связь, конфигурация),

  • - контроль архивации измерений,

  • - контроль внешней связи (RS232),

  • - контроль журналов изменений,

  • - 2 уровня доступа (доступ пользователя, доступ пользователя с разрешением). Влияние встроенного ПО учтено при нормировании метрологических характеристик. Уровень защиты встроенного ПО в соответствии с Р 50.2.077-2014 - «средний». Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет

следующие функции:

  • - отображение результатов измерения концентраций;

  • - контроль и редактирование основных рабочих параметров;

  • - проверка в режиме реального времени значений оптической плотности во время измерений;

  • - обработка измеренных значений, хранящихся в памяти анализатора;

  • - контроль и редактирование установок анализатора;

  • - загрузка из буфера памяти измеренных значений;

  • - задание времени интервала проведения анализов.

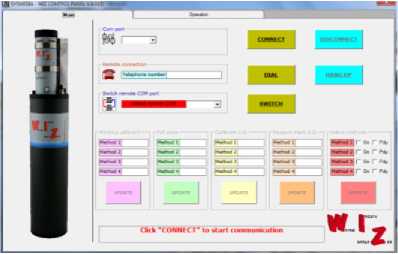

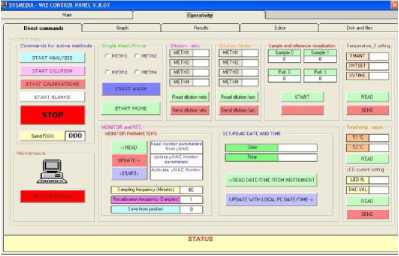

Автономное ПО разделено на две закладки-меню, представленные на рисунках 1 и 2:

Рисунок 1 -Отображение закладки Рисунок 2 - Отображение закладки меню Главная                      меню Работа

Влияние автономного ПО учтено при нормировании метрологических характеристик. Уровень защиты автономного ПО в соответствии с Р 50.2.077-2014 - «средний». Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WIZ Firmware

WIZ CONTROL PANEL

Номер версии (идентификационный номер) Х) ПО

2.15I B96/E

9.11(I)

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора ПО

-

-

1 ’Номер версии ПО должен быть не ниже указанного в таблице.


Знак утверждения типа

Знак утверждения типа

наносится на корпус анализатора и способом компьютерной графики на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим WIZ

Приказ Минприроды России от № 425 от 07.12.2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».

Техническая документация фирмы-изготовителя.

Поверка

Поверка

осуществляется по документу МП-242-2341-2020 «ГСИ. Анализаторы воды автоматические WIZ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.04.2020 г.

Основные средства поверки:

- стандартные образцы состава водных растворов ГСО 7015-93 (аммоний), ГСО 7018-93 (фосфаты), ГСО 7021-93 (нитриты), ГСО 9729-2010 (кремний),7425-97 (ХПК), 7258-96 (нитраты);

- стандартный образец ГСО 2216-81 (калий фталевокислый, с содержанием основного вещества 99,9-100 %);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель

Фирма «SYSTEA S.p.A.», Италия
Адрес: Via Paduni, 2A, 03012 Anagni (FR), Italy/ул. Падуни 2/А,03012, г. Ананьи, Италия.
Телефон: (39) 0775776058 факс: (39) 0775772204
Web-сайт: www.systea.it
E-mail: anagni@systea.it

Заявитель

Акционерное общество «Экология. Компетенции. Развитие. Обучение. Созидание.
Инжиниринг» (АО «ЭКРОС-ИНЖИНИРИНГ»)
ИНН 7801008269
Адрес: 199406, г. Санкт-Петербург, Средний пр., В.О., д. 85 лит. «У» пом. 103-Н Телефон: (812) 500-05-10 Web-сайт: www.ecrose.ru
E-mail: info@ecrose.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия анализаторов - фотометрический, с использованием многолучевого оптоволоконного колориметра с кремниевым детектором

Анализаторы позволяют последовательно определять в автоматическом непрерывном или периодическом режиме до пяти компонентов (параметров) в воде одновременно. Анализаторы могут работать как в составе стационарной, передвижной или плавучей системы автоматического контроля воды, так и автономно. Могут быть установлены на буе, гидроплотике или внутри полой сваи непосредственно в водоеме, в проточной ячейке передвижной лаборатории или стационарного поста. Конструкция анализатора позволяет эксплуатировать его на глубинах до 10 м.

Анализатор обеспечивает автоматическую подачу пробы и реагентов в реактор при помощи насоса, распределение и дозирование пробы и реагентов с использованием электроклапанов, фильтрование и разбавление пробы, смешивание пробы и реагентов, нагрев реакционной смеси, время протекания реакции, автоматическую градуировку, промывку реактора (в автоматическом или ручном режиме), измерение оптической плотности и расчеты концентраций при помощи электронно-вычислительного блока.

Базовая комплектация анализатора включает в себя:

  • -  аналитический химический реактор для анализа с клапанной коробкой, насосом и проточной кюветой, подсоединенный к источнику излучения и детектору с помощью оптоволоконных кабелей.

  • -  электронный отсек с платой питания, платой ЦП PC 104, платой предварительного усилителя, детектором и т.д.

  • -  емкость для хранения пакетов с реагентами, растворов для калибровки, воды и отходов.

Емкость для пакетов подсоединяется к аналитическому химическому реактору при помощи 10-позиционного переключателя, позволяющего быстро подсоединять и отсоединять всю емкость.

Режим работы анализатора - циклический, включающий в себя следующие этапы:

  • - измерение и сохранение данных для холостой пробы,

  • - введение пробы в аналитический химический реактор,

  • - дозирование реагентов в химический реактор в заданной последовательности и интервалом времени,

  • - смешивание пробы и реагентов,

  • - нагрев (при необходимости),

- время для протекания реакции,

- измерение оптической плотности полученного раствора и ее сохранение,

- расчет концентрации веществ в пробе с помощью сохраненного в ПО калибровочного коэффициента.

Анализатор в зависимости от количества определяемых компонентов (параметров) имеет несколько модификаций, приведенных в таблице 2.

Управление работой анализатора проводится дистанционно при помощи компьютера, планшета или ноутбука с установленным на них внешним лицензионным ПО (входит в комплект поставки).

Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты, RS232 для индикации нарушений в работе анализатора и нарушения подачи воды.

Конструкцией предусмотрено ограничение доступа к настройкам и аппаратным изменениям (отсутствие органов настройки и регулировки на анализаторе).

Измерительная ячейка анализатора термостатирована.

Общий вид анализатора приведен на рисунках 1, 2.

Внешний вид. Анализаторы воды автоматические (WIZ), http://oei-analitika.ru

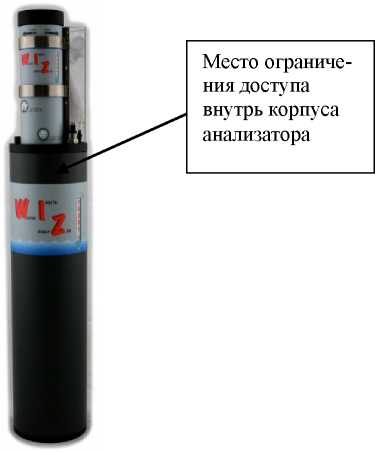

Рисунок 1 - Общий вид анализатора с указанием места ограничения доступа внутрь корпуса анализатора

Внешний вид. Анализаторы воды автоматические (WIZ), http://oei-analitika.ru

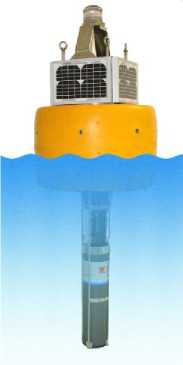

Рисунок 2 - Общий вид установки анализатора на буе

Таблица 5 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор воды автоматический WIZ1’

-

1 шт.

Расходные материалы на один год эксплуатации анализатора WIZ

-

1 комп.

Руководство по эксплуатации WIZ

1 экз.

Анализаторы воды автоматические WIZ. Методика поверки.

МП-242-2341-2020

1 экз.

Х)Конструкция анализатора с разбавлением и без разбавления, а также определяемые компоненты устанавливается при заказе.


анализаторов приведены в таблицах 2, 3 и 4. Таблица 2- Диапазоны измерений и пределы допускаемой основной абсолютной погрешности

Модификации

Измеряемый компонент (параметр)

Диапазон измерений без разбавления пробы1), мг/дм3

Диапазон измерений с автоматическим разбавлением про-бы2), мг/дм3

Пределы допускаемой основной абсолютной погрешности, мг/дм3

MP4 NITROGEN

Азот общий

от 0,05 до 5

от 0,05 до 20

±(0,005+0,15<) 3)

Нитраты 4) (в пересчете на азот)

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15-С) 3)

Нитриты (в пересчете на азот)

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15-С) 3)

Аммоний (в пересчете на аммонийный азот)

от 0,01 до 0,5

от 0,01 до 2

±(0,001+0,15<) 3)

MP3 PHOSPHORUS & AMMONIA

Фосфор общий

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Фосфаты (в пересчете на фосфор)

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Аммоний (в пересчете на аммонийный азот)

от 0,01 до 0,5

от 0,01 до 2

±(0,001+0,15<) 3)

MP4 NUTRIENTS

Аммоний (в пересчете на аммонийный азот'

от 0,01 до 0,5

от 0,01 до 2

±(0,001+0,15<) 3)

Нитраты1)

(в пересчете на нитратный азот)

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15<) 3)

Нитриты (в пересчете на нитритный азот)

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15<) 3)

Фосфаты (в пересчете на фосфор)

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

П Продолжение таблицы 2

Модификации

Измеряемый компонент (параметр)

Диапазон измерений без разбавления пробы1), мг/дм3

Диапазон измерений с автоматическим разбавлением про-бы2), мг/дм3

Пределы допускаемой основной абсолютной погрешности, мг/дм3

MP4 NUTRI

ENTS & SiO2

Аммоний

(в пересчете на аммонийный азот)

от 0,01 до 0,5

от 0,01 до 2

±(0,001+0,15-С) 3)

Нитраты 1) в пересчете на нитратный азот

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15-С) 3)

Фосфаты (в пересчете на фосфор)

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Силикаты (в пересчете на кремний)

от 0,03 до 2,00

от 0,03 до 10,00

±(0,003+0,15<) 3)

MP4 PHOSPHOROUS

Фосфор общий

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Фосфор неорганический

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Фосфор органический

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Ортофосфаты (в пересчете на фосфор)

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

MP4 ECO

Общий органический углерод

(ООУ)

от 1 до 50 включ.

-

±(0,01+0,15-С) 3)

св. 50 до 200

-

±(0,5+0,15-С) 3)

Химическое потребление кисло рода (ХПК)

от 1 до 50 включ.

-

±(0,01+0,15-С) 3)

св. 50 до 200

-

±(0,5+0,15-С) 3)

MP5 NUTRIENTS

Аммоний (в пересчете на ммонийный азот)

от 0,01 до 0,5

от 0,01 до 2

±(0,001+0,15<) 3)

Нитраты1) (в пересчете на нитратный азот)

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15<) 3)

Нитриты (в пересчете на нитритный) азот

от 0,01 до 0,25

от 0,01 до 1

±(0,001+0,15<) 3)

Фосфаты (в пересчете на фосфор)

от 0,03 до 1,00

от 0,03 до 4,00

±(0,003+0,15<) 3)

Силикаты (в пересчете на кремний)

от 0,03 до 2,00

от 0,03 до 10,00

±(0,003+0,15<) 3)

  • 1) Номинальная цена единицы наименьшего разряда: 0,001 мг/дм3

  • 2) С коэффициентом разбавления, равным 4,0

  • 3) С - измеренное значение концентрации, мг/дм3

  • 4) Нитраты (по разнице суммы нитратов и нитритов с нитритами)

Таблица 3 - Метрологические характеристики анализаторов

Наименование характеристики или параметра

Нормированные значения

Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, %

6

Предел допускаемого изменения показаний за 8 ч непрерывной работы, в долях от основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,3

Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки)

±0,3

Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой пробе, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой относительной погрешности в условиях эксплуатации1^ %

±35

Время измерительного цикла (для 4-х параметров), мин, не более

30

Нормальные условия измерений:

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %, не более

  • - диапазон атмосферного давления, кПа

от +15 до +25

80

от 98 до 104,6

1) В соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более: аналитический блок -

диаметр

140

высота

емкость для реагентов -

520

диаметр

70

высота

200

Масса, кг, не более

8

Потребляемая мощность, Вт, не более

8

Напряжение питания постоянного тока, В

12

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

12000

Средний срок службы, лет

10

Продолжение таблицы 4

Наименование характеристики

Значение

Условия эксплуатации:

-диапазон температуры окружающего воздуха, оС

от 4 до 40

-диапазон относительной влажности окружающего воздуха, % при температуре 25 оС

от 20 до 90

-диапазон атмосферного давления, кПа

от 84 до 106,7

Параметры анализируемой воды:

  • - диапазон температур, оС

  • - отсутствие видимых частиц

от 4 до 30
