Номер по Госреестру СИ: 60472-15
60472-15 Анализаторы фотометрические
(SmartChem мод. 170, 200, 300)
Назначение средства измерений:
Анализаторы фотометрические SmartChem модели 170, 200, 300 (далее по тексту - анализаторы) предназначены для измерений оптической плотности и водородного показателя рН в жидких средах.
Внешний вид.
Анализаторы фотометрические
Рисунок № 1
Внешний вид.
Анализаторы фотометрические
Рисунок № 2
Внешний вид.
Анализаторы фотометрические
Рисунок № 3
Внешний вид.
Анализаторы фотометрические
Рисунок № 4
Программное обеспечение
Управление анализаторами и обработка результатов измерений проводится с помощью специального программного обеспечения (ПО) с пользовательским интерфейсом на базе операционной системы Windows, предустановленного на персональный компьютер (ПК), который соединен с исполнительной частью анализаторов посредством USB кабеля. Программное обеспечение также служит для настройки анализаторов, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
ПО осуществляет контроль и управление всеми этапами операции, начиная от позиционирования отдельных частей и заканчивая тестами самодиагностики. Также в задачу ПО входит получение информации от анализаторов относительно измеренной оптической плотности, пересчёт её в требуемые диагностические величины (концентрацию веществ) и измеренной ЭДС с пересчётом ее в водородный показатель рН, ведение баз данных.
ПО имеет графический пользовательский интерфейс. На экране одновременно можно видеть статус образцов и реагентов в реальном времени, динамический статус выполнения эксперимента, управление температурой, также на экране отображаются кривые титрования и калибровочные кривые.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Smartdem 170 |
Smartdem 200 |
Smartdem 300 |
Номер версии (идентификационный номер) ПО |
3.1.52 и выше |
3.1.52 и выше |
1.1.7 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Алгоритм вычисления цифрового идентификатора ПО |
- |
Лист № 4 Всего листов 6 Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя, а также наличием пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«SmartChem. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам
1 ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
2 ГОСТ 8.120-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
Лист № 6 Всего листов 6
Поверка
Поверкаосуществляется по документу МП 49.Д4-14 «ГСИ. Анализаторы фотометрические SmartChem моделей 170, 200, 300. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 января 2014 г.
Основные средства поверки:
1 Комплект мер оптической плотности КМОП-Н (номер госреестра 52362-13).
Основные метрологические характеристики:
Диапазон оптической плотности мер от 0,01 до 4,0 Б
Значения оптической плотности мер №№ 1-5 в кювете 10 мм при длине волны 546 нм, Б: 0,05±0,04; 0,15±0,05; 1,75±0,25; 3±0,5; 3,5±0,5.
Пределы допускаемой абсолютной погрешности оптической плотности мер: меры № 1, 2 ± 0,007 Б ; меры № 3,4,5 ± 0,07 Б .
2 Стандарт - титры для рН-метрии тип 4 ( рН =3,56), тип 9 ( рН =6,86), тип 13 (рН=9,18) по ГОСТ 8.135-2004.
Основные метрологические характеристики:
Отклонение рН от номинального значения: не более 0,01рН
Изготовитель
«Systea S.p.A.», Италия
Адрес: Via Paduni, 2A, 03012 Anagni (FR), Italy Телефон: +39-0775-776058 Факс: +39-0775-772204
Email: info@systea.it, www.systea.it
Заявитель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко») Адрес: 127549, г. Москва, Алтуфьевское ш., д. 60
Телефон/факс: +7(495) 604-44-44
Email: www.soctrade.com, info@soctrade.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ».
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Анализаторы состоят из двух основных блоков: фотометрического блока и блока про-боподготовки. Дополнительно, по требованию заказчика, анализаторы могут дополняться также электрохимическим блоком ISE.
Принцип действия блока пробоподготовки основан на создании переменного вакуума в микронасосах, в результате чего в наконечники всасывается или сливается из них дозируемая жидкость. С помощью механического манипулятора производится дозирование проб и реагентов, определение уровня жидкости, предварительное разбавление образцов и подогрев реагентов до 37ОС. В дисковом реакционном отделении происходит автоматическая мойка кювет и непрерывный мониторинг качества кювет.
Принцип действия фотометрического блока анализаторов основан на измерении значений оптической плотности жидкой пробы и последующем пересчете, с помощью встроенных программ, полученного значения оптической плотности в необходимый параметр (концентрацию). Световой поток галогеновой лампы фокусируется и коллимируется оптической системой. Сфокусированный свет проходит через измерительную кювету с реакционной смесью, далее попадает в оптическую систему фотометра. В оптической системе фотометра свет проходит через один из 9 светофильтров, которые сменяются автоматически анализатором, в зависимости от настроек методики. Анализатор содержит колесо с набором из 10 светофильтров: 9 интерференционных светофильтров и один темновой. В зависимости от назначения анализатор может комплектоваться интерференционными светофильтрами с длинами волн максимумов пропускания: 340, 380, 405, 420, 480, 492, 510, 520, 546, 550, 570, 578, 590, 600, 620, 630, 660, 700, 750, 810 или 880 нм, из которых заказчик выбирает необходимые ему 9 светофильтров. Вращение колеса светофильтров происходит с помощью пошагового двигателя. Выбор существующего светофильтра происходит с помощью сенсорной панели. После прохождения светофильтра свет от галогеновой лампы попадает на фоторегистратор (цифровой двулучевой детектор). После регистрации светового луча детектором, сигнал с него оцифровывается аналого-цифровым преобразователем и поступает в ЭВМ для обработки данных.
Принцип действия электрохимического блока ISE основан на измерении электродвижущей силы (ЭДС) между измерительным и вспомогательным ион-селективными электродами с последующим автоматическим вычислением водородного показателя рН анализируемого раствора.
Анализаторы представлены тремя моделями: 170, 200 и 300, отличающимися производительностью (соответственно 170, 200 и 300 анализов в час). Длина оптического пути в анализаторах моделей 170 и 200 составляет 10 мм, в анализаторе модели 300 - 6 мм. Рабочий объем кюветы у анализаторов моделей 170 и 200 составляет 300 - 670 мкл, максимальное количество загружаемых образцов 126 шт, для анализаторов модели 300 - 200 - 670 мкл и 68 шт соответственно.
Конструктивно анализаторы выполнены в виде настольных приборов и состоят из фотометра, микродозатора, промывочной станции Smartwash, дискового отделения с многоразовыми кюветами, отделения с реагентами и модуля ISE для определения рН, если он включен в поставку по требованию заказчика.
Места нанесения маркировки

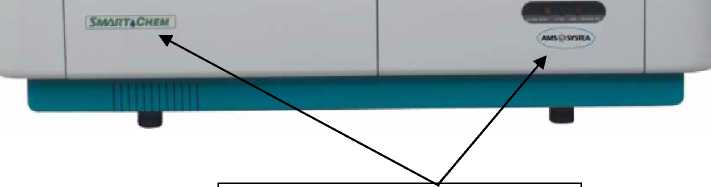

Рисунок 1 - Общий вид анализаторов фотометрических SmartChem модели 200 с обозначением мест нанесения маркировки.
Места нанесения маркировки

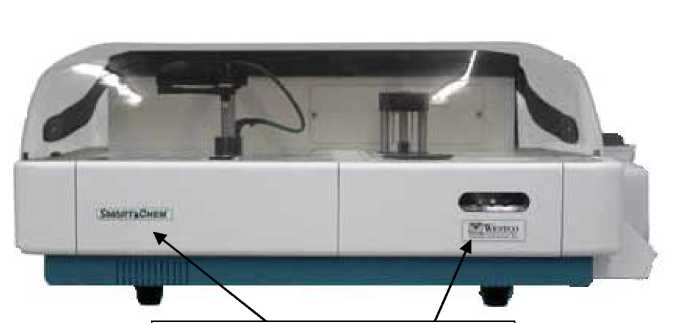

Рисунок 2 - Общий вид анализаторов фотометрических SmartChem модели 170 с обозначением мест нанесения маркировки.
Место нанесения маркировки

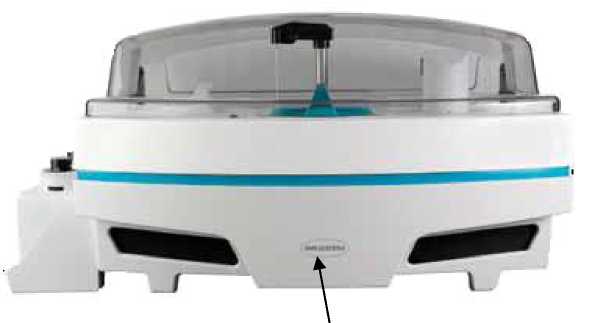

Рисунок 3 - Общий вид анализаторов фотометрических SmartChem модели 300 с обозначением места нанесения маркировки.
Места пломбирования
«I •к
И*'

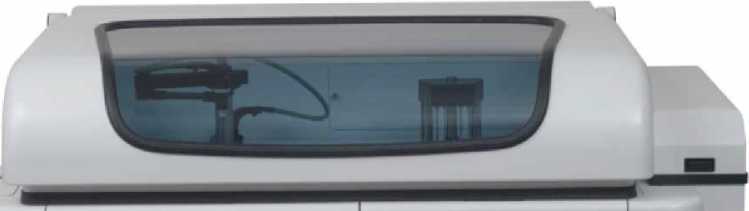

Рисунок 4 - Общий вид анализаторов фотометрических SmartChem с указанием мест пломбирования
Таблица 3
Наименование |
Количество, шт |
Анализаторы фотометрические SmartChem 170/ SmartChem 200/ SmartChem 300 |
1 |
Многоразовые кюветы со встроенной системой контроля качества |
* |
Считыватель 2D штрих-кодов (для моделей SmartChem 170 и SmartChem 200) |
1 |
Комплект кабелей |
1 |
Пельтье-чиллер для модуля реагентов (для моделей SmartChem 170 и SmartChem 200) |
1 |
Модуль ISE для анализа pH** |
1 |
CD-диск с программным обеспечением |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
* Для SmartChem 170 и SmartChem 200 - 60 штук, для SmartChem 300 - 80 штук. ** По требованию заказчика. |
анализаторов приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристик | ||
SmartChem |
SmartChem |
SmartChem | |
170 |
200 |
300 | |
Спектральный диапазон, нм |
340 - 880 | ||
Диапазон показаний оптической плотности, Б |
0,0001 - 3,2 |
0,0001 - 4,2 | |
Диапазон измерений оптической плотности, Б |
0,01 - 3,2 | ||
Предел относительного среднего квадратического отклонения измерения оптической плотности, % |
0,25 | ||
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б |
±0,7 | ||
Диапазон измерений рН |
2 - 10 | ||
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,15 | ||
Диапазон дозирования жидких проб, мкл |
3 - 390 |
2 - 330 | |
Точность дозирования, % |
± 1 | ||
Производительность, ч-1 |
170 |
200 |
300 |
Электропитание осуществляется от сети переменного тока с напряжением, В |
90 - 250 | ||
частотой, Гц |
50 - 60 | ||
Потребляемая мощность, Вт, не более |
300 |
386 | |
Г абаритные размеры, мм, не более (Ш х Г х В) |
103 х 65 х 42 |
107 х 68 х 50 | |
Масса, кг, не более |
55 |
50 | |
Условия эксплуатации: - температура окружающей среды, °С |
18 - 30 | ||
- относительная влажность воздуха, % |
20 - 85 | ||
- атмосферное давление, кПа |
84 - 107 |
