Номер по Госреестру СИ: 80690-20
80690-20 Системы распределенного ввода вывода
(CREVIS/СУЭР)
Назначение средства измерений:
Системы распределенного ввода вывода CREVIS/СУЭР (далее - системы) предназначены для измерений и аналогово-цифрового преобразования унифицированных сигналов силы и напряжения постоянного электрического тока; сигналов от термопар и термопреобразователей сопротивления; напряжения и силы переменного тока, активной, реактивной и полной мощностей, коэффициента мощности, частоты переменного тока; счета электрических импульсов; цифро-аналогового преобразования в сигналы силы и напряжения постоянного электрического тока; а также приёма и обработки дискретных сигналов, формирования управляющих сигналов для управления параметрами технологического процесса.
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 1
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 2
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 3
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 4
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 5
Внешний вид.
Системы распределенного ввода вывода
Рисунок № 6
Общие сведения
Дата публикации - 03.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179758
ID в реестре СИ - 1385419
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GT-3948, GT-3944, GT-3914, GT-3807, GT-3804, GT-3709, GT-3708, GT-3704, GT-3464, GT-3408, GT-319F, GT-3158, GT-3154, GT-3114, CRTVIS GT-319F, CREVIS/СУЭР, GT-4114, CREVIS/СУЭР, GT-317F, CREVIS/СУЭР серии М, Crevis GT-3158, -,
Производитель
Изготовитель - Фирма Crevis Co. Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 300
Выдано извещений - 1
Кол-во периодических поверок - 103
Кол-во средств измерений - 175
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№243 от 2023.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1560 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2952 от 2024.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Системы распределенного ввода вывода (CREVIS/СУЭР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы распределенного ввода вывода (CREVIS/СУЭР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (RA.RU.312000) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 170 | 31 | 95 | 75 | 1 | 168 | 93 | 75 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 14 | 14 | 0 | 0 | 14 | 14 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 53 | 6 | 48 | 5 | 0 | 53 | 48 | 5 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы распределенного ввода вывода (CREVIS/СУЭР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем функционально разделено на две группы: встроенное системное ПО и сервисное ПО, устанавливаемое на персональный компьютер.
Сервисное ПО - CoDeSys предназначено для конфигурирования системы и создания проектов, реализующих алгоритмы управления технологическим процессом. В процессе эксплуатации изменение конфигурации системы посредством сервисного ПО защищено паролем.
Встроенное системное ПО является метрологически значимым. Встроенное системное ПО устанавливается в энергонезависимую память модулей при выпуске в производственном цикле на заводе-изготовителе. Встроенное системное ПО выполняет функции аналогово-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. В процессе эксплуатации изменение встроенного системного ПО невозможно, так как встроенная энергонезависимая память имеет защиту от чтения и записи.
Метрологические характеристики систем нормированы с учетом влияния встроенного системного ПО.
Уровень защиты встроенного системного ПО «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
codesyscontrol |
|
Номер версии (идентификационный номер) системного ПО |
не ниже 3.5.11.0 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.0.0 |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
не используется |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам распределенного ввода вывода CREVIS/СУЭР
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам распределенного ввода вывода CREVIS/СУЭРГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Техническая документация фирмы Crevis Co. Ltd.
Поверка
Поверкаосуществляется по документу МИ 2539-99 "Рекомендация. Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки" с Изменением № 2.
Основные средства поверки:
-
- калибратор многофункциональный со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц (рег. № 55804-13);
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (рег. № 35062-07);
-
- магазин сопротивления Р4831 (рег. № 38510-08);
-
- прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (рег. № 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Системы Управления ЭнергоРесурсами»(ООО «СУЭР»)
ИНН 5407223360
Адрес: Российская Федерация, 630004, г. Новосибирск, ул. Дмитрия Шамшурина, 10, этаж 1
Телефон: +7 (383) 299-19-13
Факс: +7 (383) 299-19-13
E-mail: suer@suer.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия систем основан на измерении и аналогово-цифровом преобразовании сигналов поступающих на входы модулей от датчиков, а также цифроаналоговом преобразовании цифрового кода с целью выработки управляющего сигнала в соответствии с программой.
Системы относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
-
- центрального процессорного устройства;
-
- модулей дискретного ввода/вывода;
-
- модулей аналогового ввода/вывода;
-
- адаптеров шины;
-
- специальных модулей;
-
- модулей питания.
Системы выпускаются в нескольких функционально-конструктивных модификациях, отличающихся типом системной шины:
-
- серия G - шина G-bus (рис. 1);
-
- серия R - шина R-bus (рис. 2);
-
- серия S - шина Fn-bus (рис. 3);
-
- серия M - шина M-bus (рис. 4).
Рис. 1. Общий вид системы распределенного ввода/вывода CREVIS/СУЭР серии G
Рис. 2. Общий вид системы распределенного ввода/вывода CREVIS/СУЭР серии R

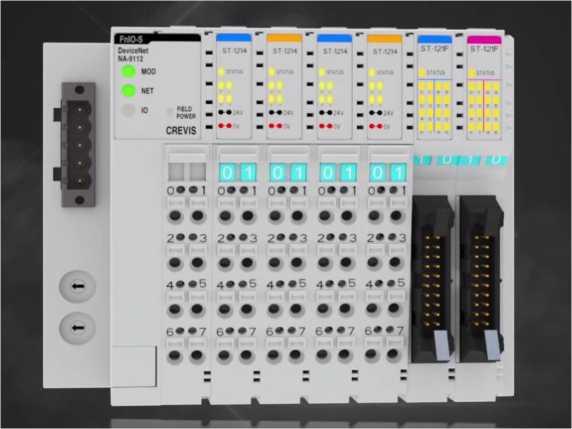

Рис. 3. Общий вид системы распределенного ввода/вывода CREVIS/СУЭР серии S
Рис. 4. Общий вид системы распределенного ввода/вывода CREVIS/СУЭР серии M
(с поддержкой горячей замены модулей)
Рис. 5. Общий вид модулей серий G, S и R слева, серии M справа.
Модули серий G, R, S имеют конструкцию (форм-фактор типа «slice io»), которая позволяет производить сборку системы путем присоединения модулей к центральному процессорному устройству или адаптеру шины справа путем совмещения направляющих и сдвига (рис.5).
Серия G производится на базе схемотехнических решений серии S с применением новой элементной базы, отличается низким энергопотреблением, большей плотностью каналов на модуль. Поддерживает до 63 модулей на один сетевой узел с центральным процессором или адаптером шины. В серии G конструкция модулей предусматривает возможность применения 10 и 18 контактных съемных терминальных блоков, 20 и 40 контактных разъемов IDC типа для присоединения сигнальных проводок.
Серия S производится более 15 лет. При разработке серии S применена элементная база, ориентированная на морское применение. Основная часть центральных процессорных устройств и адаптеров шин поддерживает подключение 32 модулей, некоторые адаптеры шин серии S выпуска последних лет поддерживают до 63 модулей. В серии S конструкция модулей предусматривает возможность применения 8 и 10 контактных съемных терминальных блоков, 20 контактных разъемов IDC типа для присоединения сигнальных проводок.
Серия R имеет системную шину повышенной производительности. Серия R ориентирована на работу в приложениях жесткого реального времени и синхронизации операций. Адаптеры шин серии R поддерживают подключение до 63 модулей на узел, конструкция модулей предусматривает применение 10 и 18 контактных съемных терминальных блоков, 20 и 40 контактных разъемов IDC типа для присоединения сигнальных проводок.
| RTD Ch#tH
G>
RTD Ch#0-
RTOCh*l+
<?) d>
RTD Ch* 1-
RTD ChlT2+
RTD Ch #2-
RTD Ch*3+
RTD Ch#3-
AGND
AGND
4 Channels Analog Input
RTD
PT100, JPT100, N1100
100m Ohm / bit
10 Holes Removable Terminal Block
Модель ----------
Серийный номер
Номер версии ПО модуля
Схема подключения источника (приемника сигнала)
Рис. 6. Заводская информационная этикетка модуля серии G, S, R
8 Channels Analog Input Thermocouple, 18RTB K/J/T/B/R/S/E/N/UU/C/O Type
►13382079002
|
ch*l*в | |
|
г |
Ch»2*„ |
|
Г |
Ch»be |
|
) S |
ChM«„ |
|
J |
CMS», |
|
г |
Модель ------------
Серийный номер
Номер версии ПО модуля —
Схема подключения источника (приемника сигнала) ------------
Рис. 7. Заводская информационная этикетка модуля серии М
Модули серии M имеют усовершенствованный форм-фактор «slice io» с поддержкой горячей замены модулей. Модули серии М имеет в составе конструкции базовый адаптер шины, который не содержит активных элементов и в случае извлечения модуля обеспечивает функционирование системной шины. Поддерживает до 63 модулей на один сетевой узел с центральным процессором или адаптером шины. В серии M конструкция модулей предусматривает возможность применения 18 контактных съемных терминальных блоков, 20 и 40 контактных разъемов IDC типа для присоединения сигнальных проводок.
Модули снабжены заводской информационной этикеткой, содержащей информацию о модели, серийном номере, версии ПО и схеме подключения (рис. 6, 7).
Пломбирование систем не предусмотрено.
Таблица 9 - .
|
Наименование |
Обозначение |
Количество |
|
Системы распределенного ввода вывода Центральное процессорное устройство; модули дискретного ввода/вывода; адаптеры шины; специальные модули; модули питания |
CREVIS/ СУЭР |
В соответствии с заказом |
|
«Системы распределенного ввода вывода CREVIS/ СУЭР. Паспорт» |
СРВВ.425200.001 ПС |
1 экз. |
Основные метрологические и технические характеристики приведены в таблицах 2-8.
Таблица 2 - Основные метрологические характеристики при измерениях силы и напряжения постоянного тока
|
Наименование и обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль аналогового ввода: GT-31xx; M31xx; RT-31xx; RT-32xx; ST-31xx; ST-32xx |
от 0 до 20 мА от 4 до 20 мА |
Y = ±0,1 % |
Y = ±0,3 % |
|
Модуль аналогового ввода: GT-39xx; M39xx; RT-39xx |
от -20 до +20 мА от 0 до 20 мА от 4 до 20 мА |
Y = ±0,1 % |
Y = ±0,3 % |
|
Модуль аналогового ввода: M59xx; GT-59xx |
от 4 до 20 мА |
Y = ±0,1 % |
Y = ±0,3 % |
|
Модуль аналогового ввода: GT-34xx; M34xx; RT-Збхх; RT-34xx; ST-34xx; ST-36xx |
от 0 до10 В от 0 до 5 В от 1 до 5 В |
Y = ±0,1 % |
Y = ±0,3 % |
|
Модуль аналогового ввода: GT-39xx; M39xx; RT-39xx; ST-35xх |
от -10 до +10 В от -5 до +5 В от 0 до 10 В от 0 до 5 В от 1 до 5 В |
Y = ±0,1 % |
Y = ±0,3 % |
|
Модуль аналогового ввода: GT-300x; M-300x |
от -25 до +25 мВ |
Y = ±0,05 % |
Y = ±0,1 % |
|
Примечания:
| |||
Продолжение таблицы 2____________________________________________________
Пример система кодирования модели модуля серии G:
GT- серия G
A тип модуля 3 = модуль аналогового ввода, 5 = модуль ввода-вывода специальный
BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже
D определяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8, «F»=16, «А»=32
Первый символ в коде BC определяет диапазон входных сигналов:
0 - модули ввода милливольтовых сигналов (тензометрические измерения и т.п.);
1 - модули ввода сигналов тока диапазона 0..2О/4..20 мА
4 - модули ввода сигналов напряжения диапазона 0..10 В
-
7 - модули ввода сигналов термометров сопротивления, сопротивления и регуляторы
-
8 - модули ввода сигналов термопар, напряжения и PID регуляторы
-
9 - дифференциальные и комплексные модули ввода сигналов тока и напряжения; символы 2,3,5,6 зарезервированы для новых моделей модулей.
Второй символ в коде BC определяет тип АЦП и разъема для подключения и рассматривать его следует одновременно с предыдущим символом:
00 - 24 бит АЦП;
11, 17 - 12 бит АЦП, клеммный блок или разъем в зависимости от количества каналов;
15, 19 - 16 бит АЦП, клеммный блок или разъем в зависимости от количества каналов;
42, 47 - 12 бит АЦП, клеммный блок или разъем в зависимости от количества каналов;
46, 49 - 16 бит АЦП, клеммный блок или разъем в зависимости от количества каналов;
-
70, 80 - 16 бит АЦП температурный, см. табл. 4 и 5;
-
71, 73, 81, 83 - 16 бит АЦП температурный с PID регулятором, см. табл. 4 и 5;
-
90 - трехфазные измерения, см. табл. 3;
-
91 - 12 бит АЦП дифференциальный сигналы тока диапазона -20..20 мА;
-
92 - 12 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В;
-
93 - 16 бит АЦП дифференциальный сигналы тока диапазона -20..20 мА;
-
94 - 16 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В; GT-591D - 16 бит АЦП с встроенной поддержкой HART (ввод-вывод специальный).
Кодирование модулей серии M аналогично серии G, отличие заключается в исполнении модулей с возможностью горячей замены.
Пример система кодирования модели модуля серии S (ST-ABCD):
ST- серия S
A тип модуля 3 = модуль аналогового ввода
BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже
D определяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8
Продолжение таблицы 2
Символы BC определяет диапазон входных сигналов, тип АЦП и разъема для подключения:
11, 21 - 12 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
-
14, 23, 27 - 14 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
42 - 12 бит АЦП, сигналы напряжения диапазона 0..10 В;
44, 47 - 14 бит АЦП, сигналы напряжения диапазона 0..10 В;
52 - 12 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В;
54 - 14 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В;
62 - 12 бит АЦП, сигналы напряжения диапазона 0..5 В;
64 - 14 бит АЦП, сигналы напряжения диапазона 0..5 В;70, 80 - 16 бит АЦП температурный, см. табл. 4 и 5;
71, 73, 81, 83 - 16 бит АЦП температурный с PID регулятором, см. табл. 4 и 5.__________________
Пример система кодирования модели модуля серии R (RT-ABCD):
RT- серия R
A тип модуля 3 = модуль аналогового ввода
BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже
D определяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8
Символы BC определяет диапазон входных сигналов, тип АЦП и разъема для подключения:
11, 21 - 12 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
13, 23 - 14 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
-
15, 25 - 15 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
42, 62 - 12 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
44, 64 - 14 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
46, 66 - 15 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
70, 80 - 16 бит АЦП температурный;
-
91 - 12 бит АЦП дифференциальный сигналы тока диапазона -20..20 мА;
-
92 - 12 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В;
-
93 - 15 бит АЦП дифференциальный сигналы тока диапазона -20..20 мА;
-
94 - 15 бит АЦП дифференциальный сигналы напряжения диапазона -10..10 В.
Таблица 3 - Основные метрологические характеристики при измерениях силы, напряжения, частоты переменного тока трехфазной цепи и угла сдвига фаз меду током и напряжением
|
Наименование и обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль измерения параметров трехфазной сети: GT-3901; M3901; ST-3901 |
от 0 до 1 А от 0 до 288 В (межфазное напряжение от 0 до 500 В) |
y = ±0,5 % |
y = ±1 % |
|
от 45 до 65 Гц |
Д = ±0,01 Гц |
Д = ±0,02 Гц | |
|
от 0 до 90° |
Д = ±0,3° |
Д = ±0,6° | |
|
Примечания:
| |||
Таблица 4 - Метрологические характеристики при преобразовании сигналов от
термопреобразователей сопротивления по ГОСТ 6651-2009
|
Наименование и обозначение модуля |
Тип термопреобразователя сопротивления |
Диапазоны контролируемого параметра (температуры), °С |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль аналогового ввода сигналов термопреобразователей сопротивления: GT-3704, GT-3708, M3708, RT-3704, ST-3702, ST-3704, ST-3708, ST-3714, ST-3734 |
Pt50, Pt100, Pt200, Pt500 |
от -200 до +850 |
Y = ±0,1 % |
Y = ±0,3 % |
|
Pt1000 |
от -200 до +350 | |||
|
50П, 100П |
от -200 до +850 | |||
|
Ni100, Ni200, Ni500 |
от -60 до +250 | |||
|
Ni1000 |
от -60 до +180 | |||
|
Ni120 |
от -80 до +260 | |||
|
50М, 100М |
от -180 до +200 | |||
|
Примечание: 1 y - приведенная погрешность к диапазону входного сигнала; | ||||
Таблица 5 - Метрологические характеристики контроллеров при преобразовании сигналов от термопар по ГОСТ Р 8.585-2001
|
Наименование и обозначение модуля |
Тип термопреобразователя сопротивления |
Диапазоны контролируемого параметра (температуры), °С |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль аналогового ввода сигналов термопар: GT-3804, GT-3808, M3808, RT-3804, ST-3802, ST-3804, ST-3808, ST-3814, ST-3834 |
K |
от -270 до +1372 |
Y = ±0,1 % |
Y = ±0,3 % |
|
J |
от -210 до +1200 | |||
|
T |
от -270 до +400 | |||
|
B |
от 30 до 1820 | |||
|
R |
от -50 до +1768 | |||
|
S |
от -50 до +1768 | |||
|
E |
от -270 до +1000 | |||
|
N |
от -270 до1300 | |||
|
L |
от -200 до 800 | |||
|
Примечания:
| ||||
Таблица 6 - Метрологические характеристики контроллеров при измерении количества импульсов
|
Наименование и обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль счета импульсов: GT-510x, GT-511x; M510x; M511x; RT-510x, RT-511x; ST-510x; ST-511x |
от 1 до 224 импульсов от 1 до 232 импульсов от 1 до 106 Гц |
А = ±1 импульс y = ±0,01 % |
А = ±2 импульса y = ±0,02 % |
|
Примечания:
| |||
Таблица 7 - Метрологические характеристики при воспроизведении сигнала постоянного электрического тока и напряжения
|
Наименование и обозначение модуля |
Диапазоны выходных сигналов |
Пределы допускаемой погрешности в нормальных условиях эксплуатации |
Пределы допускаемой погрешности в рабочих условиях эксплуатации |
|
Модуль аналогового вывода: GT-41xx; M41xx; RT-41xx; ST-41xx |
от 0 до 20 мА |
y = ±0,1 % |
y = ±0,3 % |
|
Модуль аналогового вывода: GT-42xx; M42xx; RT-42xx; ST-42xx |
от 4 до 20 мА |
y = ±0,1 % |
y = ±0,3 % |
|
Модуль аналогового вывода: GT-44xx; M44xx; RT-44xx, ST-44xx |
от 0 до 10 В |
y = ±0,1 % |
y = ±0,3 % |
|
Модуль аналогового вывода: GT-45xx; RT-45xx; ST-45xx |
от -10 до +10 В |
y = ±0,1 % |
y = ±0,3 % |
|
Модуль аналогового вывода: RT-46xx; ST-4622 |
от 0 до 5 В |
Y = ±0,1 % |
Y = ±0,3 % |
|
Примечания:
| |||
|
Пример система кодирования модели модуля серии G (GT-ABCD) GT- серия G A тип модуля 4 = модуль аналогового вывода BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже D определяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8, «F»=16, «А»=32 | |||
|
Символы BC определяет диапазон входных сигналов, тип АЦП и разъема для подключения: 11, 21 - 12 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА; 15, 25 - 16 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА; 42, 47 - 12 бит АЦП, сигналы напряжения диапазона 0..10 В; 46, 49 - 16 бит АЦП, сигналы напряжения диапазона 0..10 В; 52 - 12 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В; 56 - 16 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В; Комбинации начинающиеся с 0, 2, 3, 6 - 9 зарезервированы для новых моделей модулей. | |||
Продолжение таблицы 7
Кодирование модулей серии M аналогично серии G, отличие заключается в исполнении модулей с возможностью горячей замены.
Пример система кодирования модели модуля серии S (ST-ABCD)
ST- серия S
A тип модуля 4 = модуль аналогового вывода
BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже
D определяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8______________________________
Символы BC определяет диапазон входных сигналов, тип АЦП и разъема для подключения: 11, 21 - 12 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
42, 62 - 12 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
52 - 12 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В;
Прочие комбинации не применяются__________________________________________________
Пример система кодирования модели модуля серии R (RT-ABCD)
RT- серия R
A тип модуля 4 = модуль аналогового вывода
BC диапазон измерений, разрядность АЦП и типа разъема, см. ниже
D опр_еделяет количество каналов «1»=1, «2»=2, «4»=4, «8»=8
Символы BC определяет диапазон входных сигналов, тип АЦП и разъема для подключения:
11, 21 - 12 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
13, 23 - 14 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
15, 25 - 15 бит АЦП, сигналы тока диапазона 0..20 / 4..20 мА;
42, 62 - 12 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
44, 64 - 14 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
46, 66 - 16 бит АЦП, сигналы напряжения диапазона 0..10 / 0..5 В;
52 - 12 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В;
54 - 14 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В;
56 - 15 бит АЦП, дифференциальный сигналы напряжения диапазона -10..10 В. Прочие комбинации не применяются.
Таблица 8 - Основные технические характеристики.
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +30 |
|
- относительная влажность окружающего воздуха, % |
от 5 до 90 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -70 до +70 |
|
- относительная влажность окружающего воздуха, % |
от 5 до 90 |
|
Параметры электрического питания модуля питания: - электрическое напряжение постоянного тока, В |
от 18 до 32 |
|
Параметры электрического питания модуля аналогового ввода/вывода: электрическое напряжение постоянного тока, В |
от 18 до 32 |
|
Габаритные размеры не более, мм модулей ввода/вывода - высота |
110 |
|
- ширина |
12 |
|
- глубина |
80 |
|
модулей адаптер шины, центрального процессорного устройства - высота |
110 |
|
- ширина |
54 |
|
- глубина |
80 |
|
Масса составных частей системы, не более, кг - модуль адаптер шины, центрального процессорного устройства |
0,2 |
|
- модуль ввода-вывода |
0,1 |
