Номер по Госреестру СИ: 80161-20
80161-20 Мерники металлические
(OGS Baltia)
Назначение средства измерений:
Мерники металлические OGS Baltia (далее - мерники) предназначены для воспроизведения, хранения и передачи единиц объема жидкости.
Внешний вид.

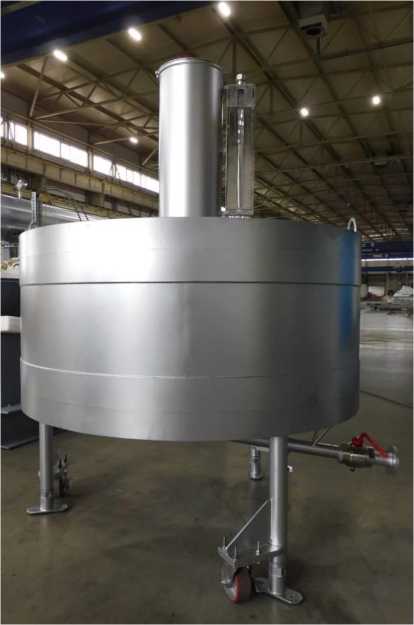

Мерники металлические
Рисунок № 1
Внешний вид.
Мерники металлические
Рисунок № 2
Внешний вид.
Мерники металлические
Рисунок № 3
Внешний вид.
Мерники металлические
Рисунок № 4
Внешний вид.
Мерники металлические
Рисунок № 5
Внешний вид.
Мерники металлические
Рисунок № 6
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 18.12.2025
Номер записи - 179404
ID в реестре СИ - 1385019
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Номинальной вместимостью 500 куб. дм, Нет модификации, ММ OGSB-400-ТУ 26.51.66-006-95715144-2020, ММ OGS Baltia-903,5Н2-ТУ 26.51.66-006-95715144-2020, ММ OGS Baltia-500Н2-ТУ 26.51.66-006-95715144-2020, ММ OGS Baltia-20-В2-ТУ 26.51.66-006-95715144-2020, OGS Baltia 1000 дм³, OGS Baltia 100 дм3, OGS Baltia, MM OGS Baltia-500-Н2-ТУ 26.51.66-006-95715144-2020, MM OGS Baltia-400-B2-ТУ 26.51.66-006-95715144-2020, MM OGS Baltia-200-B2-ТУ 26.51.66-006-95715144-2020, MM OGS Baltia-100-B2-ТУ 26.51.66-006-95715144-2020, 20 Дм³, 100дм3, 1000 дм³, 100 дм3,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия")
Страна - РОССИЯ
Населенный пункт - г. Калининград
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 69
Выдано извещений - 2
Кол-во периодических поверок - 33
Кол-во средств измерений - 24
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2144 от 2020.12.18 Об утверждении типа средств измерений
Наличие аналогов СИ: Мерники металлические (OGS Baltia)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
41326-09 Мерники металлические эталонные (образцовые) 1-го разряда (WRAG Bross) Фирма "WRAG Bross Inc." (ЯПОНИЯ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
44080-10 Мерники металлические эталонные 1-го разряда (J) Фирма "Seraphin Test Measure Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
68493-17 Мерники металлические эталонные 1-го разряда (JLQ-1000) Фирма "Dandong best automation engineering & meter co. ltd." (КИТАЙ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
83375-21 Мерники металлические эталонные (М2р) ЗАО "Опика" (БЕЛАРУСЬ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
28515-05 Мерники металлические эталонные 1-го разряда (М) Фирма "Seraphin Test Measure Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80161-20 18.12.2025 |
Мерники металлические , OGS Baltia Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
89903-23 |
Системы измерений количества и показателей качества нефти для Береговых сооружений Морского терминала, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91986-24 25.04.2029 |
Уровнемеры радарные волноводные, ALT6100 Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
ОТ МП |
3 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Мерники металлические (OGS Baltia)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 11 | 7 | 4 | 0 | 11 | 7 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 33 | 29 | 4 | 0 | 33 | 29 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 0 | 7 | 2 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Мерники металлические (OGS Baltia)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
121 | 4888 |
|
ФБУ Калининградский ЦСМ Калининградская область |
185 | 4888 |
|
ФБУ Калининградский ЦСМ Калининградская область |
436 | 4888 |
|
ФБУ Калининградский ЦСМ Калининградская область |
898 | 4888 |
|
ФБУ Калининградский ЦСМ Калининградская область |
1153 | 4888 |
Знак утверждения типа
Знак утверждения типананосится лазерным способом на специальную табличку, которая крепится, на торцевую часть мерника, и на титульный лист Руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерникам металлическим OGS BaltiaПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.66-006-95715144-2020 Мерники металлические OGS Baltia. Технические условия
ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки (в части Приложения А)
Поверка
Поверкаосуществляется по документу МИ 3604-2018 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
- эталонные гири класса F2 по ГОСТ OIML R 111-1 -2009;
- весы высокого/специального класса точности по ГОСТ OIML R-76-1-2011 с относительным значением размаха от 0,005 % до 0,01 % или компараторы массы с СКО от 0,002 % до 0,004 %.
- термометры жидкостные лабораторные с ценой деления 0,01 °С по ГОСТ 29224 или термометры сопротивления эталонные ЭТС100 3 разряда по ГОСТ 8.558.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия» (ООО «Системы Нефть и Газ Балтия»)ИНН 3908036487 Адрес: г. Калининград, 236039, ул. Портовая, 41 Телефон: +7 (4012) 47 22 47, факс: +7 (4012) 47 41 84
Е-mail: office@ogsb.ru Web-сайт: www.ogsb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип работы мерников металлических основан на измерении объема жидкости. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический через горловину (мерники с верхним наливом) или через наливной кран (мерники с нижним наливом). Конструктивно мерники состоят из цилиндрического резервуара и горловины.
Конструкция горловины может иметь следующие исполнения:
- горловину с прозрачными окнами и шкалой, с отметками вместимости;
- непрозрачную горловину с уровнемерной трубкой и шкалой, расположенными рядом, параллельно оси горловины.
В середину конического днища мерников вварен трубопровод с кранами для заполнения и слива жидкости (мерники с нижним наливом) или трубопроводом с краном для слива жидкости (мерники с верхним наливом). На верхней конической крышке цилиндрического резервуара располагается пузырьковый уровнемер для установки мерников в вертикальном положении. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие устойчивое положение мерников, снабженные регулировочными винтами, а при необходимости колёсиками (опция). Горловина мерников закреплена на цилиндрическом резервуаре с помощью фланцевого соединения (в исполнении мерника с нижним наливом), либо приварена к конической крышке (в исполнении мерника с верхним наливом). Мерники снабжены термокарманами для установки термометров.
Градуированная часть горловины мерника не превышает 1,0 % вместимости мерника выше и ниже отметки номинальной вместимости. Начальное и конечное значения шкалы могут иметь любые промежуточные числовые значения (отметки) в пределах указанного для каждого типоразмера мерника диапазона, кроме этого, градуированная часть горловины мерника может быть асимметричной по отношению к отметке номинальной вместимости в зависимости от назначения конкретного мерника.
Рисунок 1 - Общий вид мерников
Рисунок 2 - Общий вид мерников
Схема пломбирования мерников от несанкционированного доступа приведена на рисунках 3-4.
Рисунок 3 - Места пломбировки от несанкционированного доступа
Рисунок 4 - Места пломбировки от несанкционированного доступа
Пломбировке подлежат следующие элементы конструкции:
- шкала мерника;
- элементы крепления уровнемерной трубки;
- фланцевое соединение горловины мерника;
- ампулы уровня мерника;
- краны для наполнения и слива жидкости;
В случае применения приварных кранов для наполнения или слива жидкости пломбировка кранов не производится.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость при температуре 20 оС, дм3 1) |
от 18,9 до 1000,0 |
|
Пределы допускаемой относительной погрешности мерников, % |
±0,02 (±0,01)2) |
|
1) в зависимости от заказа | |
|
2) по заказу |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура рабочей среды, °С |
от +10 до +30 |
|
Температура окружающего воздуха, °С |
от +10 до +30 |
|
Относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм,1) | |
|
- диаметр |
от 250 до 1600 |
|
- высота |
от 1200 до 2400 |
|
Масса, кг, 1) |
от 30 до 400 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
10000 |
|
1) габаритные размеры и масса мерника указаны в паспорте | |
